UV-Testkammer BS-04: Präzise und flexible UV-Bestrahlung für Materialprüfungen

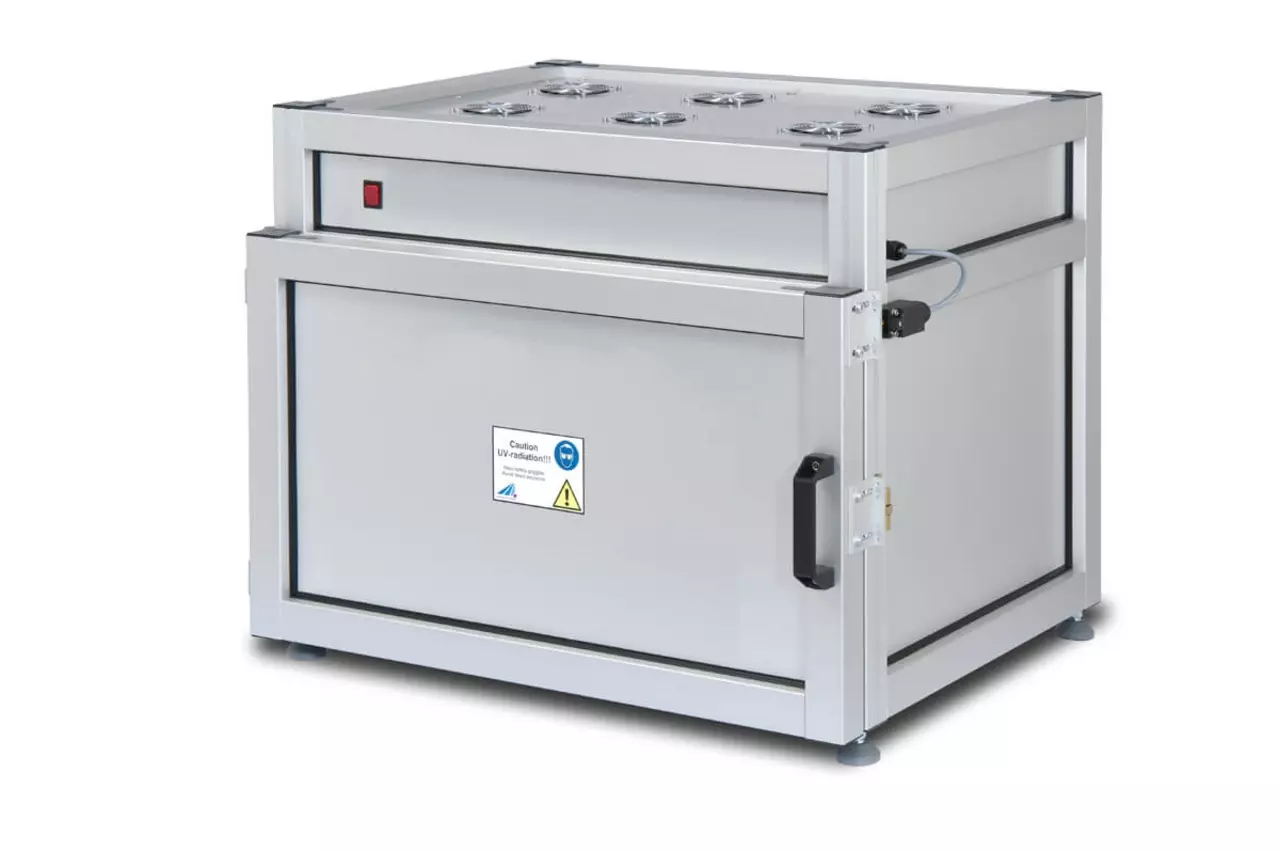

Die BS-04 ist eine große UV-Testkammer zur zeit- oder dosisgesteuerten Bestrahlung von Proben mit UV-Licht. Die Testkammer kann zum Erreichen hoher Bestrahlungsstärken vollständig für einen der Spektralbereiche UVC, UVB oder UVA ausgerüstet werden – 12 mW/cm² im UVC, 5 mW/cm² im UVB, 8 mW/cm² im UVA und 10 mW/cm² im UVA+. Ein besonders flexibler Einsatz ist mit dem Einbau zweier getrennt steuerbarer Spektralbereiche möglich.

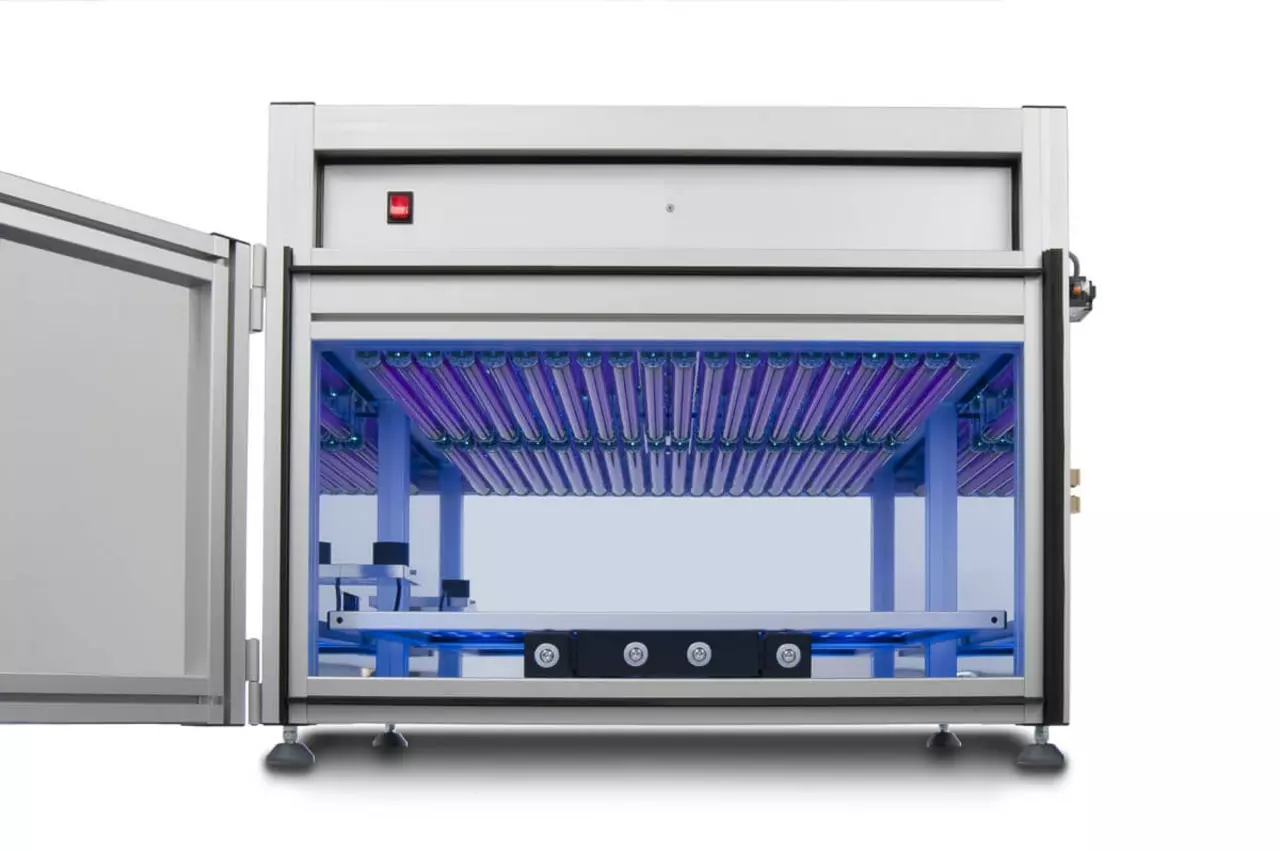

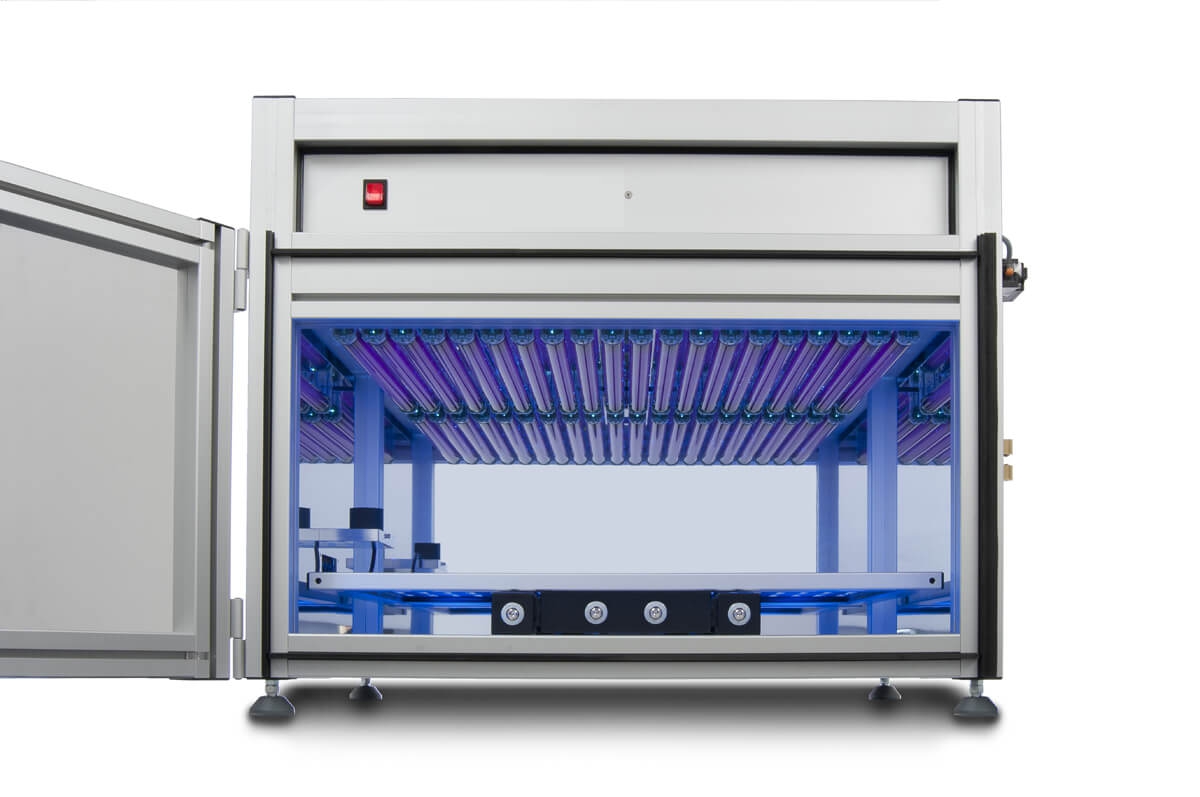

Der Bestrahlungsraum hat eine Grundfläche von 86 x 65 cm² und eine Höhe von 32 cm. Der verschiebbare Probenträger erleichtert das Be- und Entladen. Mit einer Belastung von bis zu 20 kg hält dieser allen Beanspruchungen stand. Die Probenraumtemperatur im Betrieb beträgt ca. 25 °C, so dass eine thermische Schädigung der Proben vermieden wird. Durch die hohe Homogenität der Bestrahlung können die Proben beliebig positioniert werden.
Die BS-04 kann mit zwei Bestrahlungssteuerungen ausgestattet werden: dem UV-MAT und dem UV-MAT Touch. Beide Steuerungen regulieren zwei Spektralbereiche unabhängig voneinander und sichern eine gleichbleibende Dosis trotz Lampenalterung, Verschmutzung oder Temperaturänderungen. Kalibrierte Sensoren messen die Dosis präzise, da sie einen exakten Analog-Digitalwandler und einen integrierten Temperatursensor enthalten.
Der UV-MAT Touch wird über einen hochauflösenden kapazitiven Touchscreen bedient. Ein leistungsfähiger Cortex ARM Prozessor sichert die Langlebigkeit und ermöglicht vor Ort Updates. Das Gerät und die PC-Software sind kompatibel mit Windows 10/11. Die Anzeige von numerischen und grafischen Ein- und Mehrkanalbestrahlungen, Oszillogrammen und Einstellungen ist übersichtlich gestaltet. Die Parametrisierung erfolgt intuitiv und passwortgeschützt direkt am UV-MAT Touch.
Durch die optionale PC-Steuerung des UV-MAT Touch lassen sich mehrstufige Bestrahlungen und eine umfassende Bestrahlungsdokumentation durchführen.
Bestrahlungsstärke und Dosis der BS-04 berechnen
Die BS-04 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit für UVA, UVB und UVC berechnen.
UV-Dosis der BS-04 vor der Materialprüfung berechnen
Für Materialprüfungen mit mehreren Proben je Charge zeigt der UV-Bestrahlungskammer-Simulator, wie homogen die BS-04 ihre Probenträgerfläche von 78 × 60 cm ausleuchtet. Bestrahlungsstärke und Dosis lassen sich für UVA, UVA+, UVB und UVC gegenüberstellen und als Simulationsbericht dokumentieren.
Spektren der Bestrahlungskammer BS-04
Anwendungen der Bestrahlungskammer
- Bestrahlung von Bakterien- und Zellkulturen
- Photostabilitätstests
- UV- und Tageslichtmaterialprüfung
- UV-Kleben, -Versiegeln und -Härten
- Bestrahlung mit UVA-352 / UVB-311
Technische Daten BS-04
| Innenmaße | 86 x 65 x 32 cm |
| Probenträger | 78 x 60 cm |
| Abmessungen | 95 x 73 x 70 cm |
| Leistungsaufnahme | 400 W |
| Lampenanzahl | 20 Stück |
| Probentemperatur | 25 °C +/- 5°C |
| Spektralbereiche | 2 |
| Bestrahlungsstärke UVA | 8 mW/cm² |
| Bestrahlungsstärke UVA+ | 10 mW/cm² |
| Bestrahlungsstärke UVB | 5 mW/cm² |
| Bestrahlungsstärke UVC | 12 mW/cm² |
| Lampenlebensdauer UVA | bis zu 4.000 h |
| Lampenlebensdauer UVB | bis zu 4.000 h |
| Lampenlebensdauer UVC | bis zu 9.000 h |
