UV-LED-Flächenstrahler SFL

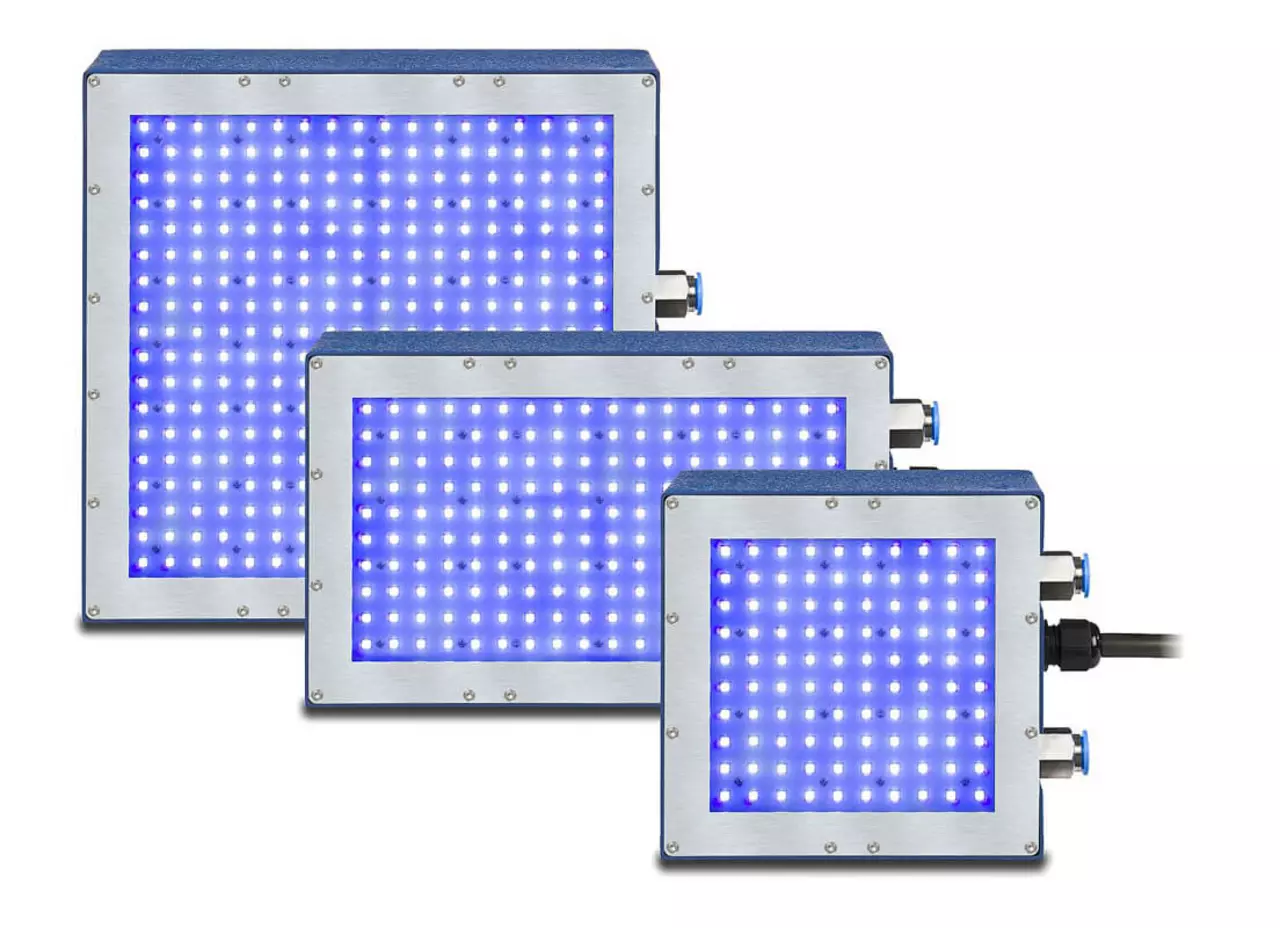

Der UV-LED-Flächenstrahler SFL-UV ist ein wassergekühlter Hochleistungsstrahler für die großflächige, gleichmäßige UV-Bestrahlung. Drei Leuchtflächen von 100 × 100 mm bis 200 × 200 mm stehen in den Wellenlängen 365, 385, 395, 405 und 450 nm zur Verfügung; die HO-Version erreicht bis zu 6000 mW/cm², die ECO-Version bis zu 2200 mW/cm², jeweils in 10 mm Abstand zum Emissionsfenster.
Die UV-LED-Module arbeiten mit intelligenten LED-Treibern. Das Fehlen unwirksamer Infrarotstrahlung reduziert die Wärme im Vergleich zu herkömmlichen UV-Lampen erheblich.
Sondergrößen sind zusätzlich auf Anfrage erhältlich.
Für die Abnahme und die laufende Kontrolle der Bestrahlungsstärke eignen sich unsere UV-Messgeräte und Radiometer.

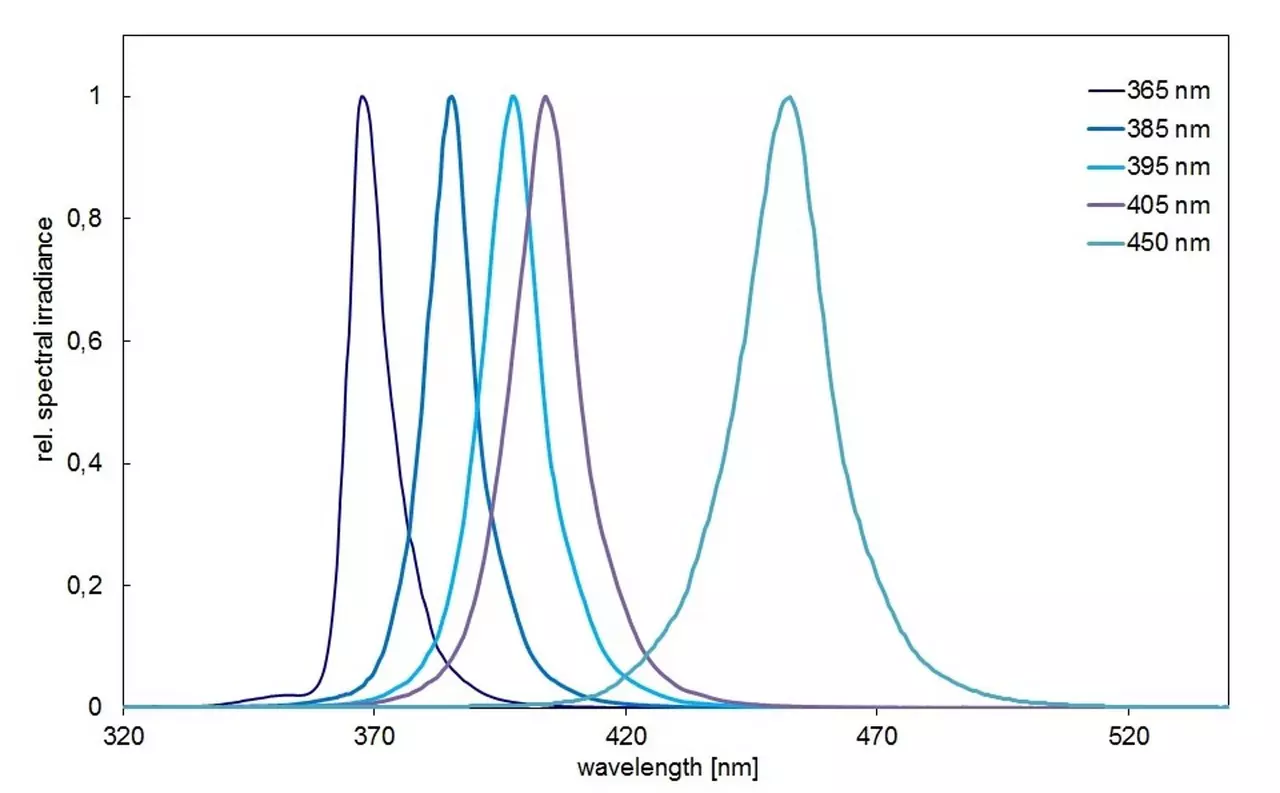

Die hohe Bestrahlungsstärke ermöglicht extrem kurze Bearbeitungszeiten. Für viele verschiedene Anwendungen stehen darüber hinaus die Wellenlängen von 365, 385, 395, 405 und 450 nm zur Verfügung.

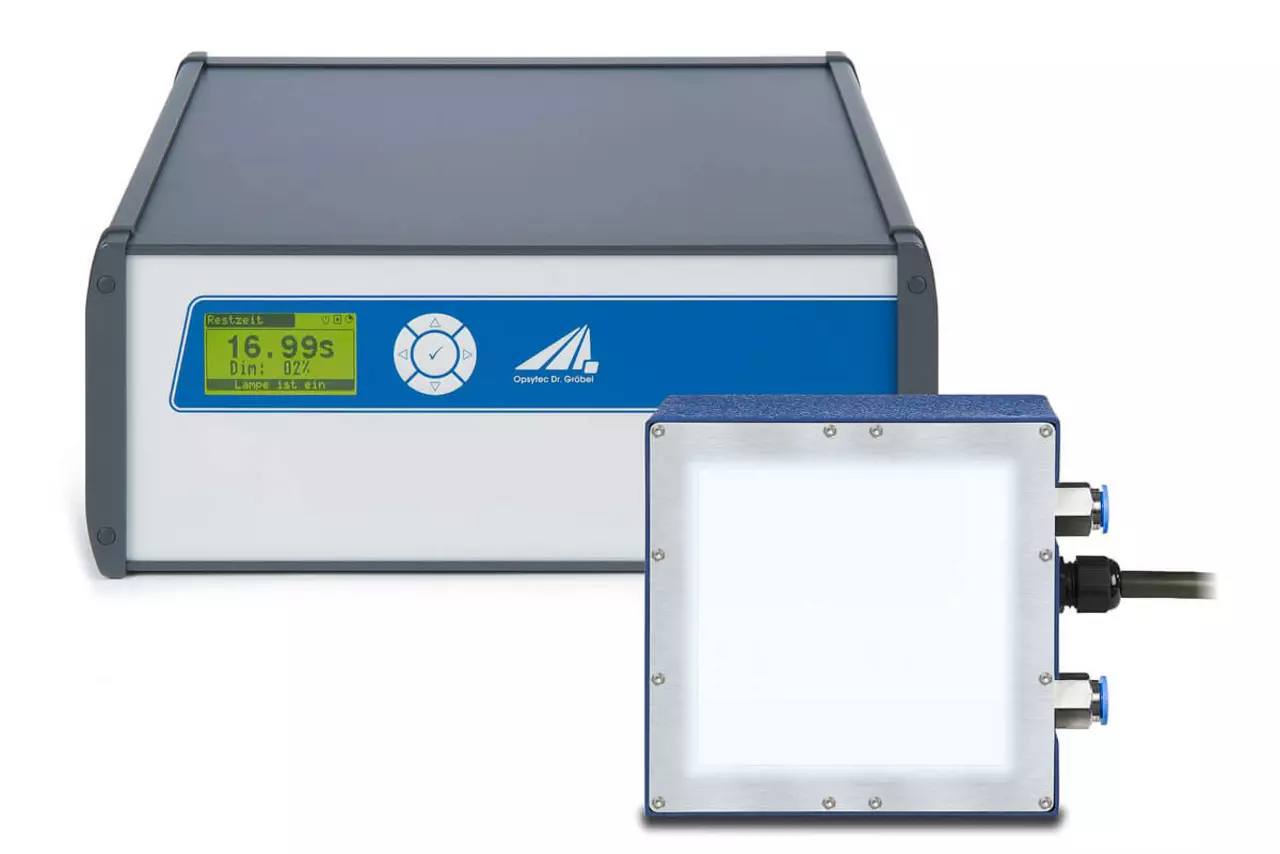

Für die Steuerung der UV-LED-Flächenstrahler bieten wir die LedControl S als Tischgerät und die LedControl DC für die Hutschienenmontage an. Die UV-Flächenstrahler werden mit den entsprechenden Schnittstellen geliefert.
Die LEDControl S kann als Master oder Slave konfiguriert werden und ist beliebig kaskadierbar. Mit der mehrkanaligen LEDControl 5S lassen sich bis zu 5 UV-LEDs einzeln steuern. Die Steuerung erfolgt über RS485, USB oder RS232, was den Einsatz in der industriellen Produktion erleichtert. Zudem stehen digitale und analoge SPS-Eingänge als Option zur Verfügung.
Die LEDControl DC eignet sich optimal für die Integration in eine SPS und erreicht ein hohes Performance Level.
Die Bestrahlungsstärke kann mit unseren langzeitstabilen UV-Sensoren an der gewünschten Position gemessen werden. Zur Überwachung und Steuerung der Bestrahlungsstärke kann die interne Rückkopplung mit dem externen Sensor kalibriert werden. Hierdurch werden LED-Temperaturdrift und Alterung erfolgreich minimiert.
Anwendungen des UV-LED-Flächenstrahlers SFL
- Automatisiertes UV-Härten und UV-Kleben
- IC-Verkapselung
- Versiegeln und Vergießen
- Gleichzeitige und gleichmäßige Bestrahlung
- Riss-/Lecksuche mit Fluoreszenzmarkern
- Oberflächeninspektion
3D Berechnungs Tool für individuelle Auslegungen
Probieren Sie es kostenlos aus!
Funktioniert auch mit step-Daten!
Bestrahlungsstärke des SFL-UV im 3D-Rechner auslegen
Für den SFL-UV zeigt der UV-LED 3D Bestrahlungsstärke-Rechner, wie sich die Bestrahlungsstärke jenseits des Nennabstands von 10 mm entwickelt: Leuchtfläche, Wellenlänge, Leistung und Arbeitsabstand lassen sich einstellen, mehrere Strahler zu einem Array kombinieren und das Ergebnis auf ebenen, geneigten oder als STEP-Datei importierten Bauteilen auswerten.
Gemeinsame technische Daten UV-LED Flächenstrahler SFL
| Wellenlänge | 365, 385, 395, 405 oder 450 nm |
| Bestrahlungsstärke 365 nm | 4500 / 1250 mW/cm² |
| Bestrahlungsstärke 385 nm | 6000 / 1600 mW/cm² |
| Bestrahlungsstärke 395 nm | 5800 / 1600 mW/cm² |
| Bestrahlungsstärke 405 nm | 5800 / 1600 mW/cm² |
| Bestrahlungsstärke 450 nm | 6000 / 2200 mW/cm² |
| Peakwellenlänge | +/- 5 nm |
| Emission, FWHM | 10 - 20 nm |
| Gleichmäßigkeit | > 90 %, typisch in 10 mm |
| Abstand (5% Standardabw.) | |
| Kühlwassertemperatur | > 18 °C, nicht kondensierend |
| max. 40 °C | |
| Anschlüsse | Trigger, Dimmung (0-10V), |
| Interlock, Fehlerausgang | |
| Programmierschnittstelle (opt.) | RS485, RS232 oder USB |
| Sicherheitsüberwachung | Übertemperatur, LED N.C. |
| Optische Rückkopplung | Interner und externer Sensor |
Technische Daten UV-LED-Flächenstrahler SFL-UV-M

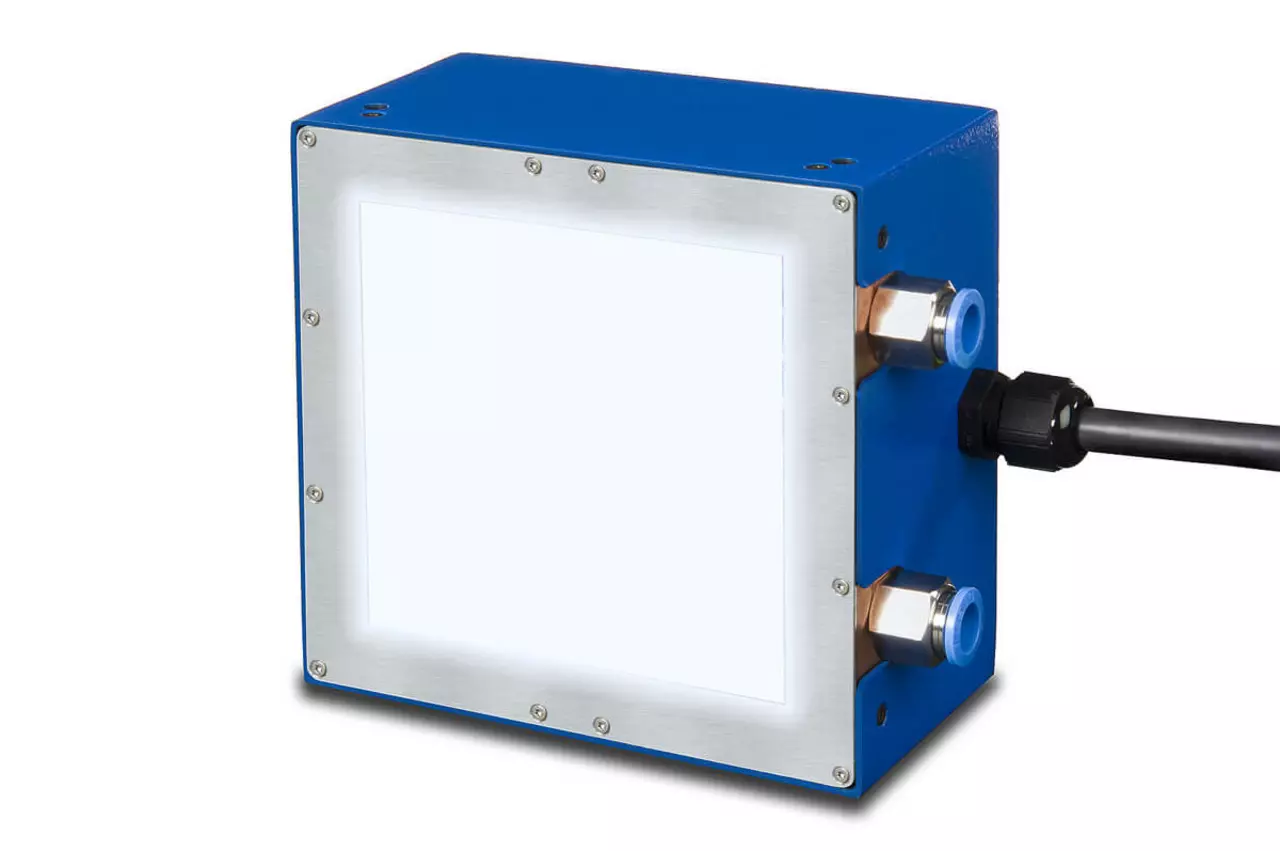

| Lichtaustrittsöffnung | 100 x 100 mm |
| Maße | 135 x 135 x 75 mm |
| Leistung HO-Version (el.) | 2000 W |
| Leistung ECO-Version (el.) | 500 W |
Technische Daten UV-LED-Flächenstrahler SFL-UV-L
| Lichtaustrittsöffnung | 200 x 100 mm |
| Maße | 235 x 135 x 75 mm |
| Leistung HO-Version (el.) | 3800 W |
| Leistung ECO-Version (el.) | 1000 W |
Technische Daten UV-LED-Flächenstrahler SFL-UV-XL
| Lichtaustrittsöffnung | 200 x 200 mm |
| Maße | 235 x 235 x 75 mm |
| Leistung HO-Version (el.) | 7700 W |
| Leistung ECO-Version (el.) | 1900 W |
Veröffentlichungen im Überblick
Unsere UV-LED-Flächenstrahler finden Anwendung in Forschung, Entwicklung und Produktion.
Eine Auswahl an wissenschaftlichen Publikationen steht hier zur Verfügung.
