Das SR900 ist ein kompaktes Spektralradiometer für spektral aufgelöste Messungen im UV, im sichtbaren Spektralbereich und im IR – an UV-Lampen, LEDs, Bestrahlungsanlagen und Leuchten. Anders als ein Breitbandradiometer zerlegt es die Strahlung und macht damit Lampentypen mit unterschiedlichem Spektrum vergleichbar, ohne dass ein spektraler Anpassungsfehler das Ergebnis verfälscht. Ein Arrayspektrometer ohne bewegliche Teile und ein Siliziumdetektor mit 2048 Pixeln liefern 2,3 nm Auflösung (FWHM) bei 0,44 nm Pixelabstand; der streulichtarme Aufbau sichert die Empfindlichkeit im UV.

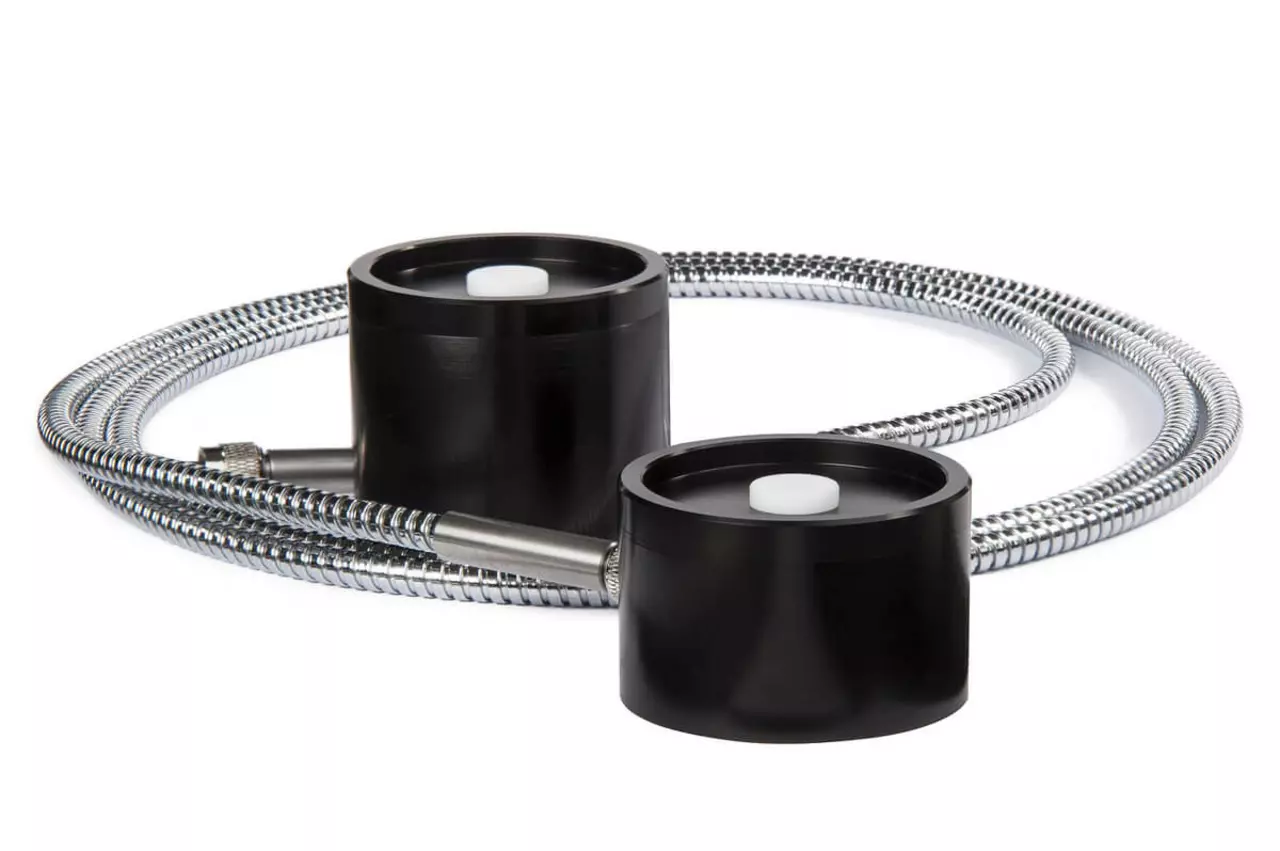

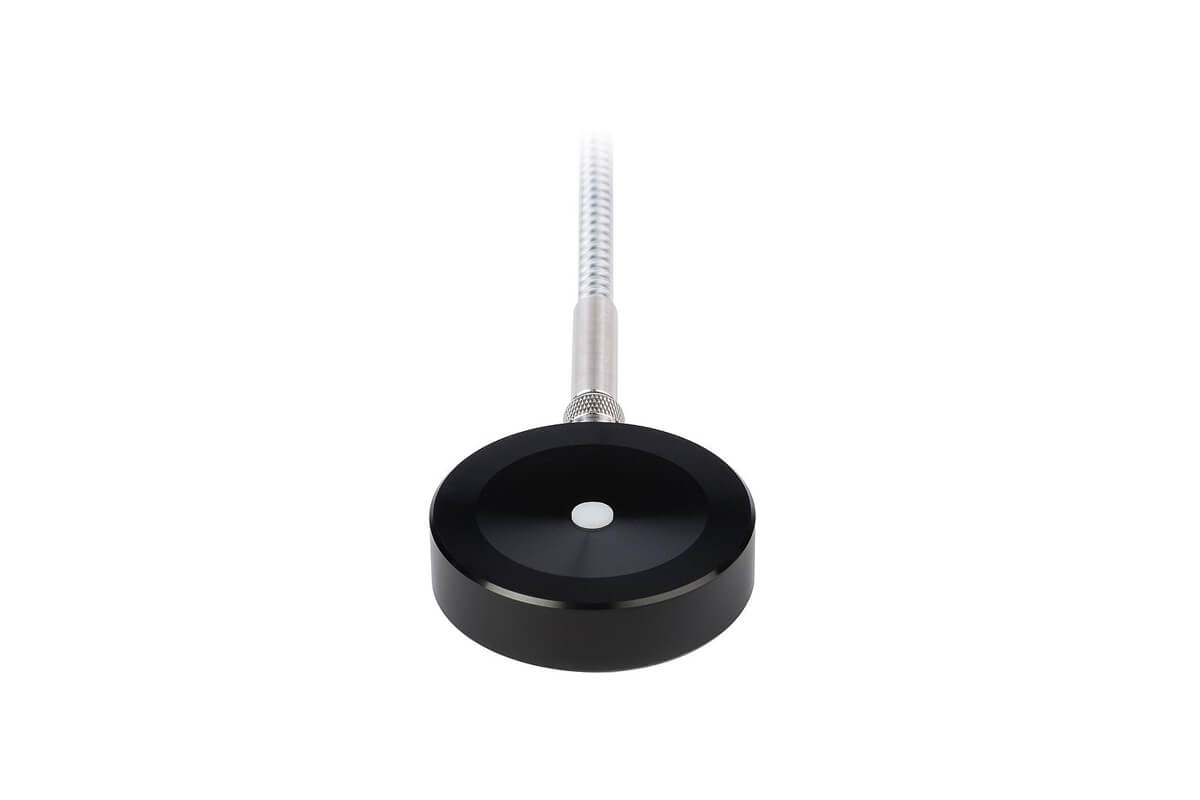

Das SR900 wird kombiniert mit einem SMA-905-Lichtleiter und unseren radiometrischen Messköpfen zur Bestrahlungs- und Beleuchtungsstärkemessung.
Das SR900 ist werkskalibriert und auf die PTB rückführbar. Eine DAkkS-akkreditierte Kalibrierung in unserem akkreditierten Labor ist optional erhältlich. Das SR900 erlaubt somit genaue spektralradiometrische Messungen zur Bewertung von Bestrahlungs- und Beleuchtungsstärken, biologischer Wirksamkeit und Farbmessungen. Der streulichtarme Aufbau erzielt eine hohe Empfindlichkeit im UV-Bereich. Steuerung und Datenauswertung erfolgen mit der Spektralsoftware SRpro.
Für das SR900 führen wir zusätzlich ein umfangreiches Zubehörsortiment, welches mit kundenspezifischen Erweiterungen kombinierbar ist.
Für Lichtstrommessungen und LED-Messungen kann das SR900 mit unseren Ulbrichtkugeln kombiniert werden.
Highlights Spektralradiometer SR900
- Spektralbereich 200 nm bis 1100 nm
- Streulichtarmes Gitter mit 300 Linien/mm
- Spektrale Auflösung 0,4 nm und 2,3 nm Bandbreite
- Ordnungsfilterung
- Spektralsoftware für Farbmessung, radiometrische und wirkungsbezogene Messungen
- Einfache Validierung durch Mehrbenutzerkonzept
- Umfangreiches Zubehörsortiment
Anwendungen des Spektralradiometers SR900
- Spektralradiometrie
- Online-Prozesskontrolle, Qualitätsprüfung
- Prüfung von Lichtquellen (Lampen, LEDs)
- Farbmessungen und Farbkontrollen
- Messung der Globalstrahlung
- Prüfung optischer Materialien und Bauteile, z. B. Lichtleiter
- Qualitative und quantitative Analysen in Chemie, Pharmazie und Biologie
In der Rubrik Märkte & Anwendungen steht das SR900 dort, wo eine Breitbandmessung nicht mehr trägt: bei der Klassifizierung von Sonnensimulatoren in der Photovoltaik, bei schmalbandigen Primärfarben in der Licht- und Displaymesstechnik, bei wirkungsgewichteten Aktionsspektren in der Photobiologie, bei der Trennung der UV- und VIS-Kanäle nach ICH Q1B in der Photostabilitätsprüfung und bei 172-nm- und 222-nm-Quellen in der Halbleiterfertigung.
Was misst ein Spektrometer?
Im Spektraldatenbank-Explorer sehen Sie typische Emissionsspektren von UV-LEDs und UV-Lampen samt Kennwerten wie UV-Anteilen, Beleuchtungsstärke und erythemwirksamer Bestrahlungsstärke – genau das, was das SR900 auch für Ihre eigene Lichtquelle liefert.
Technische Daten Spektrometer/Spektralradiometer SR900
| Spektralbereich | 200 - 1100 nm |
| Spektr. Auflösung | 2,3 nm (FWHM) |
| Gitter | 300 l/mm, holografisch |
| Brennweite | 75 mm |
| Blazewellenlänge | 250 nm |
| Detektor | Si |
| Pixelgröße | 14 x 200 µm |
| Pixelanzahl | 2048 |
| Pixelabstand | 0,44 nm |
| Auflösung | 16 Bit |
| Integrationszeit | 0,1 ms bis 60 s |
| Max. Dynamik | 10^4:1 mit 3 Messungen |
| Interface | USB 2.0 |
| Abmessungen | 177 x 125 x 45 mm |
| Gewicht | 0,6 kg |
| Versorgungsspannung | 5 V, 500 mA via USB |
| Leistungsaufnahme | < 3 W |
| Betriebstemperatur | 5 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Systemanforderungen | Windows 11, mindestens 4 GB RAM |
| 50 MB freier Festplattenplatz |
