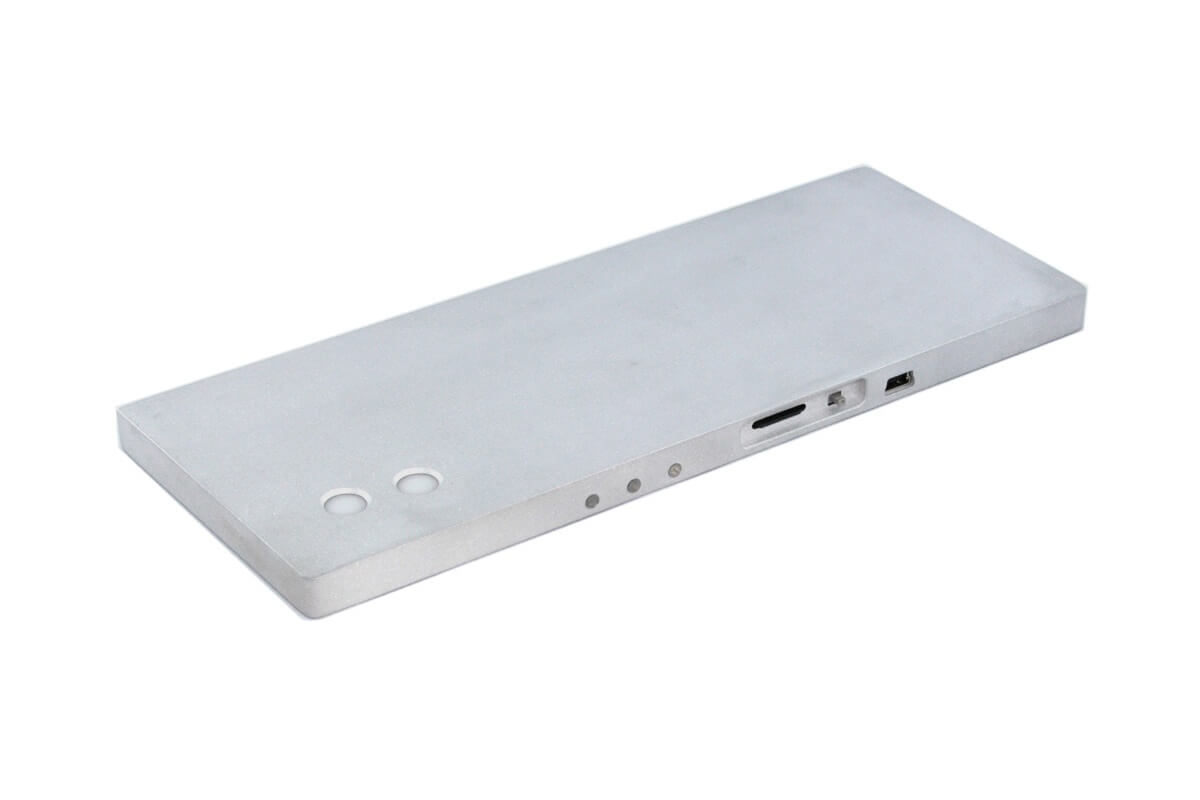

Das Dosimeter tinyTracker ist ein autonomes Messgerät zur Bestrahlungsstärke- und Dosismessung in UV-Bandanlagen. Bei nur 10 mm Bauhöhe läuft es durch die Bestrahlungskanäle von UV-Bandtrocknern und anderen industriellen Anlagen mit. Der Messbereich beträgt 0–200 mW/cm² oder 0–2 W/cm²; aufgezeichnet wird mit bis zu 25 Messungen pro Sekunde über bis zu drei Stunden, ein- oder zweikanalig und wahlweise beidseitig.
Die Aufzeichnung der Werte startet automatisch bei Überschreitung einer einstellbaren Mindestbestrahlungsstärke. Die integrierten radiometrischen Sensoren können für verschiedene UV- und sichtbare Spektralbereiche konfiguriert werden. Die in die Sensoren integrierten Diffusoren sorgen für die bei nicht senkrechter Bestrahlung erforderliche Kosinus-Korrektur. Die Sensoren sind mit Bezug auf eine PTB-Referenz kalibriert.
Die Datenaufzeichnung erfolgt auf einer austauschbaren SD-Karte, die Datenübertragung über USB. Die Energieversorgung über einen Li-Ionen-Akku sichert eine Aufzeichnungsdauer von bis zu 3 h. Der Lithium-Ionen-Akku kann direkt über die USB-Schnittstelle geladen werden. Ein zusätzliches Netzteil liegt bei. Die Auswertung und der Datenexport erfolgen bequem am PC.
Highlights der Messgeräte für UV-Bandanlagen
- Geringe Höhe von nur 10 mm
- Datenaufzeichnung mit bis zu 25 Messungen pro Sekunde
- Messung der Bestrahlungsstärke und Dosis
- Wählbare Spektralbereiche
- Ein- und zweikanalige Versionen, wahlweise beidseitige Messung

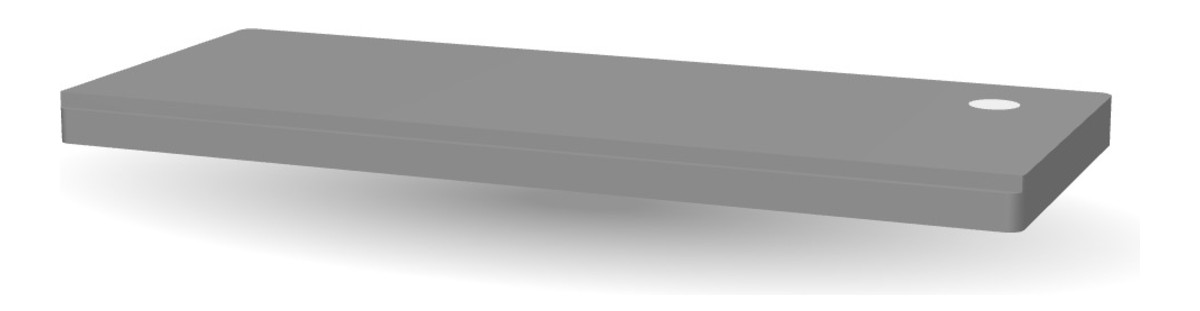

tinyTracker als 3D-Modell ansehen
Den Datenlogger von allen Seiten betrachten, drehen und zoomen – direkt im Browser.
Der tinyTracker lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Gerade bei einem Gerät, das durch enge Anlagen mitlaufen soll, sagt die räumliche Ansicht mehr über die Baugröße als eine Maßangabe.
Technische Daten tinyTracker für UV-Bandanlagen
| Messbereich | 0-200 mW/cm² o. 0-2 W/cm² |
| Auflösung | 12 bit |
| Aufzeichnungsdauer | bis zu 3 Stunden |
| Aufzeichnungsfrequenz | 2–25 Hertz, einstellbar |
| Anzahl Sensoren | 1-2 |
| Lage des Sensors | einseitig oder beidseitig |
| Kosinus-Korrektur | ja |
| Spektralbereiche | UVC, UVB, UVA, UVA+, |
| VISB oder LUX | |
| Abmessungen tinyTracker | 195 x 79 x 10 mm |
| zulässige Betriebstemperatur | 60 °C |
| Stromversorgung | interner Li-Ion-Akku |
| Schnittstelle | Mini-USB |
| Systemvoraussetzungen | Windows 10 / 11 |
| 300 MB HDD, 1 GB RAM |
Spektralbereiche tinyTracker für UV-Bandanlagen
| UVC | 200 - 280 nm |
| UVB | 280 - 315 nm |
| UVA | 315 - 400 nm |
| UVA+ | 330 - 455 nm |
| VISB | 400 - 480 nm |
| LUX | 380 - 780 nm, V(λ) |
