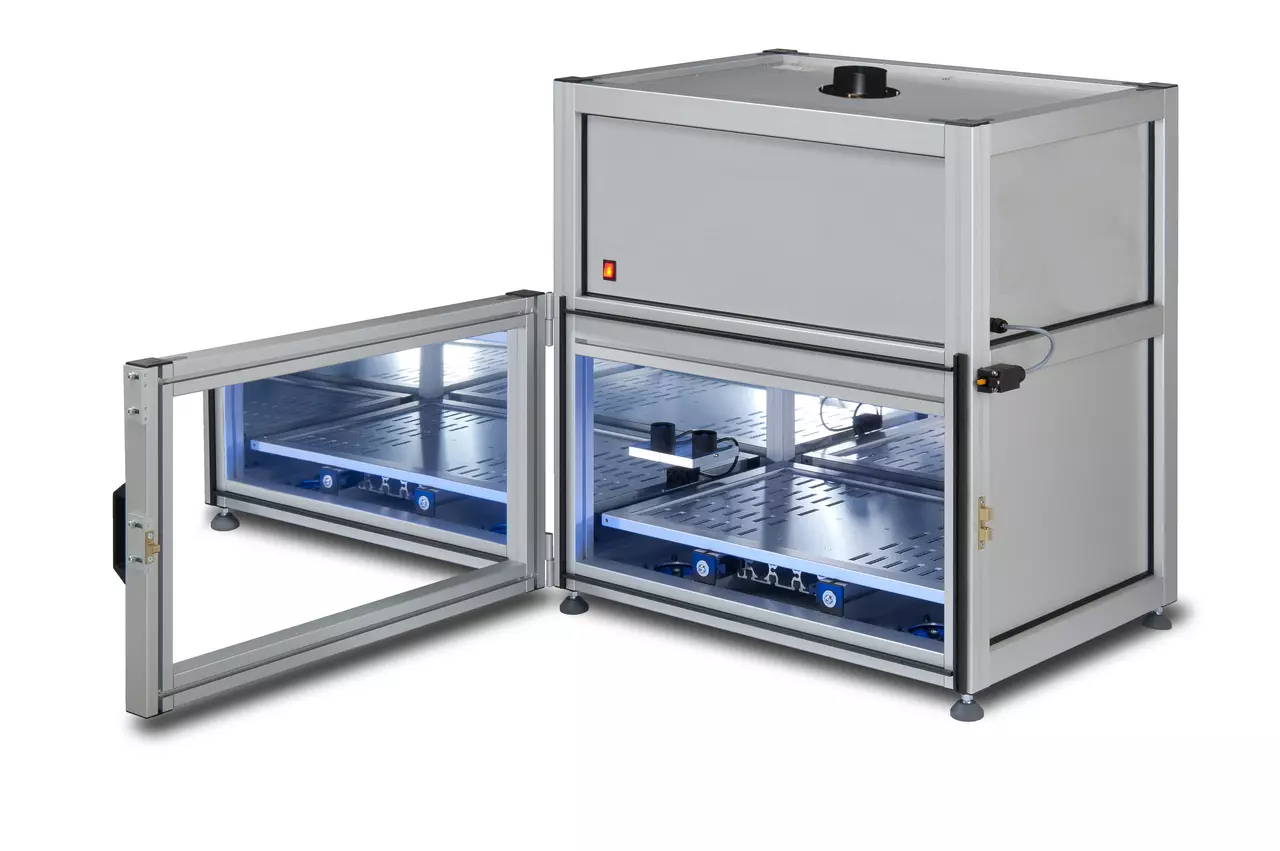

Härtungskammer BSM-03
Die Härtungskammer BSM-03 härtet und klebt großflächig mit einem Hg-Mitteldruckstrahler von 2 kW. Auf einem Innenraum von 60 × 40 × 25 cm erreicht sie eine Bestrahlungsstärke von 150 mW/cm², sodass die nötige Dosis typischerweise innerhalb weniger Sekunden erreicht wird. Ein interner Shutter, gesteuert vom UV-MAT, sichert dabei die reproduzierbare Belichtung.
Der Shutter wird für eine exakte Dosis durch den UV-MAT gesteuert, so dass auch bei Mitteldruckstrahlern eine reproduzierbare Belichtung erreicht wird.
Ob die erforderliche Dosis erreicht wird, prüfen Sie mit unseren UV-Messgeräten und Radiometern.
Die Härtungskammer kann zum Be- und Entladen bei aktiver Lampe geöffnet werden. Der Shutter wird hierzu mit einer Sicherheitsschaltung überwacht und geschlossen, so dass außerhalb der Kammer keine UV-Strahlung emittiert wird. Der verschiebbare Probenträger erleichtert das Be- und Entladen zudem.
Mit einer Belastung von bis zu 20 kg hält dieser allen Beanspruchungen stand. Mit 60 x 40 cm Grundfläche und einer Höhe von 25 cm bietet der Bestrahlungsraum ausreichend Platz. Die Probenraumtemperatur beträgt im Betrieb ca. 45°C. Durch die hohe Homogenität der Bestrahlung können die Proben beliebig positioniert werden.
Anwendungen der Bestrahlungskammer
- UV-Kleben
- UV-Versiegeln
- UV-Härten

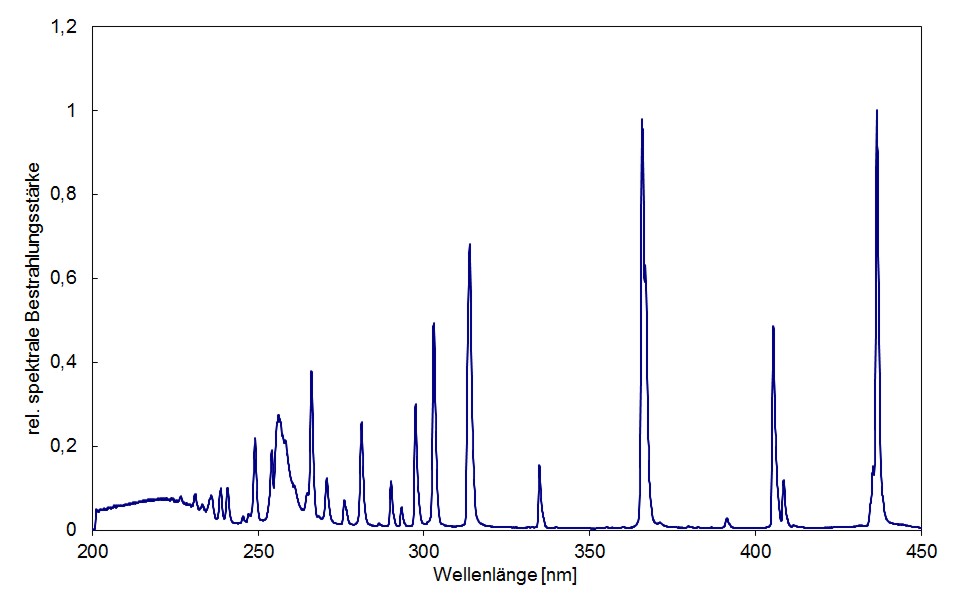

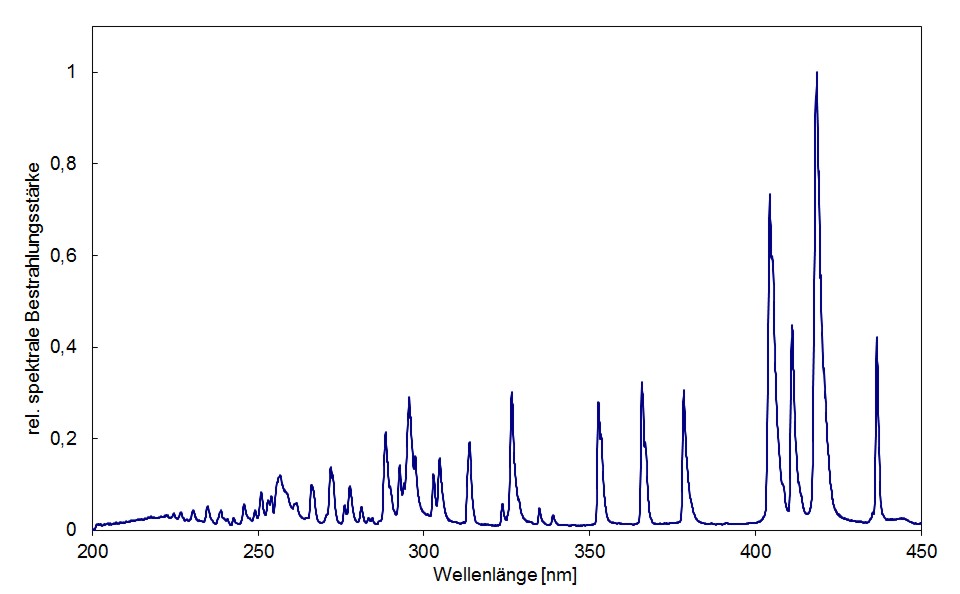

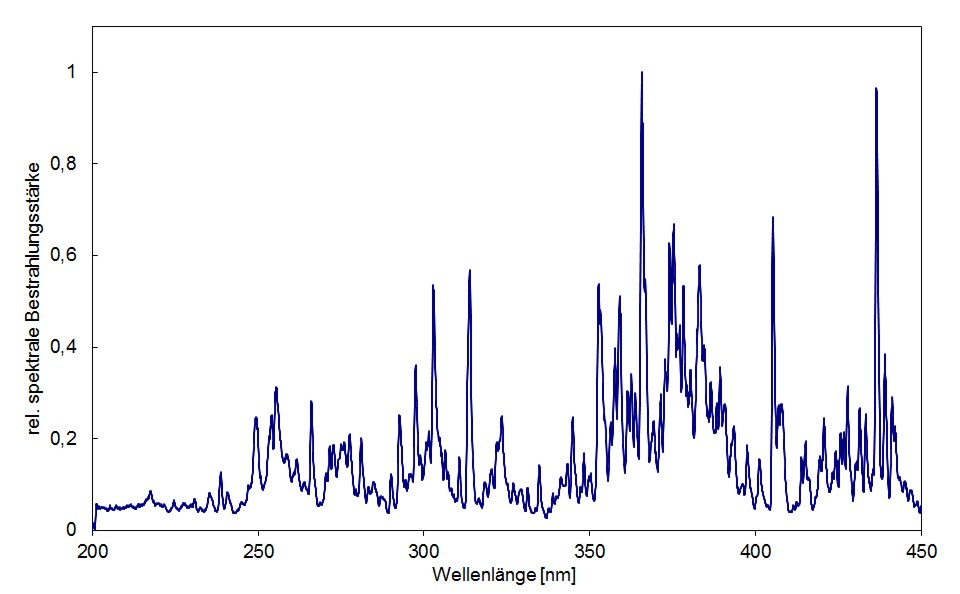

Spektren der Bestrahlungskammer BSM-03
Technische Daten Härtungskammer BSM-03
| Innenmaße | 60 x 40 x 25 cm |
| Abmessungen | 77 x 62 x 80 cm |
| Gewicht | ca. 80 kg |
| Leistungsaufnahme | 2200 W (Belichtung) 850 W (Standby) |
| Stromversorgung | 3 x 230/400 VAC, 16 A, CEE 400V 16A |
| Leistungsfaktor | 0,9 |
| Betriebstemperatur | 15 bis 30 °C |
| Luftfeuchtigkeit | < 80%, nicht kondensierend |
| Lampenlebensdauer | 1.000 h bis 3.000 h, typisch |
| Lampenanzahl | 1 Stück |
| Probentemperatur | 45 °C +/- 10 °C |
| Spektralbereiche | 1 Standard, 2-4 optional |
| Bestrahlungsstärke | bis 150 mW/cm² |
| Verfügbare Strahler | Hg, Fe, Ga |
| Shuttersteuerung | Pneumatisch, 4-6 bar |
| Kühlung | 1 x DN 100 |
