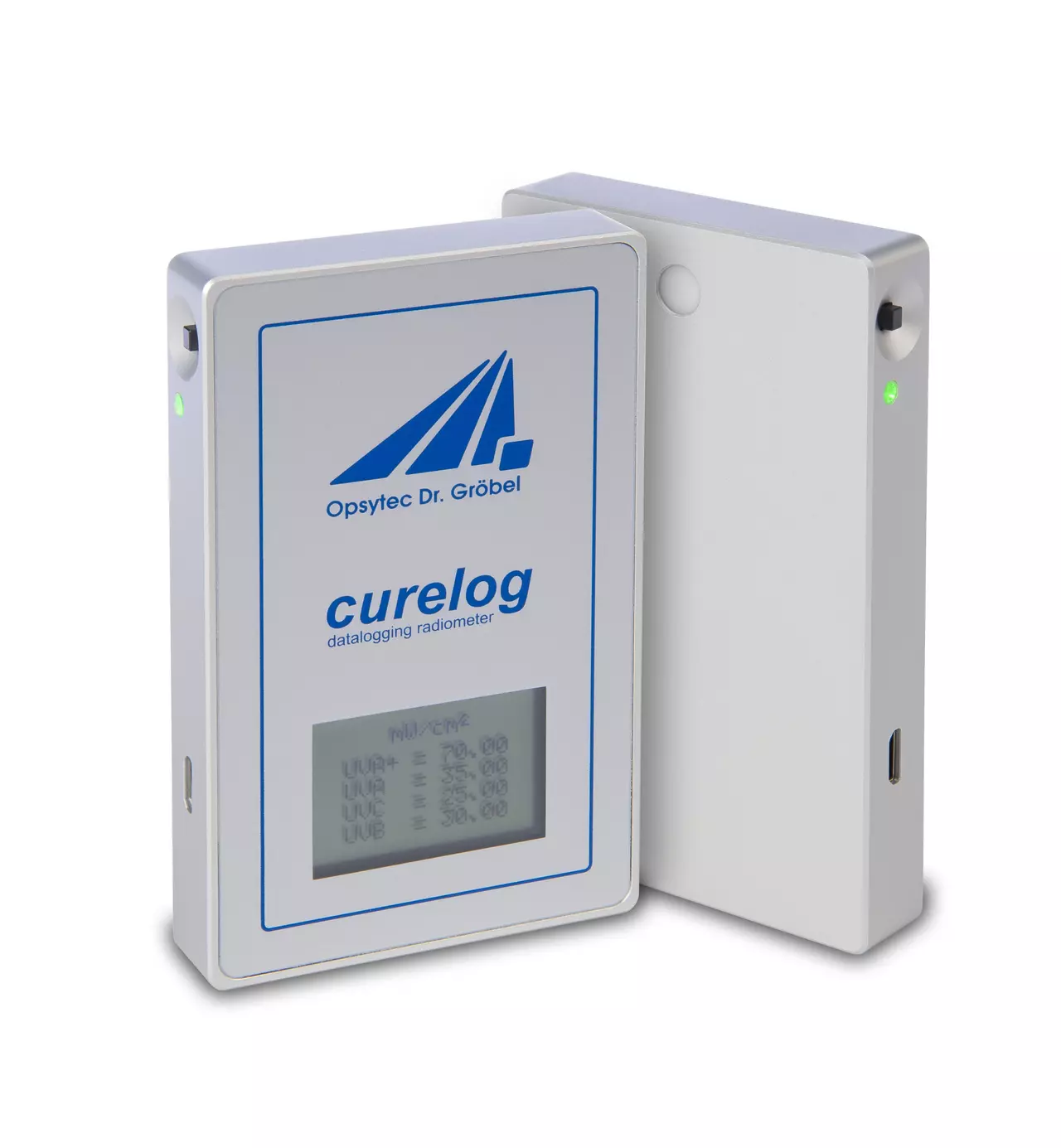

Das curelog ist ein kompaktes Radiometer mit Dosismessung für bis zu vier Spektralbereiche. Es erfasst Bestrahlungsstärke und Dosis in UV-Bandanlagen, an Spot- und Flächenstrahlern, Faseroptiken und UV/VIS-LEDs – etwa bei Lackhärtung, Klebung, Desinfektion und Lithografie. Vier 24-Bit-ADC arbeiten simultan mit einer Auflösung von 0,0001 mW/cm² und einem Messbereich bis 50 W/cm², sodass sich unterschiedliche Lampentypen direkt vergleichen lassen. Die Aufzeichnungsrate reicht bis 2000 Hz für schnelllaufende Anlagen, die Aufzeichnungsdauer bis 180 Stunden für langsame Prozesse mit niedriger Dosis.

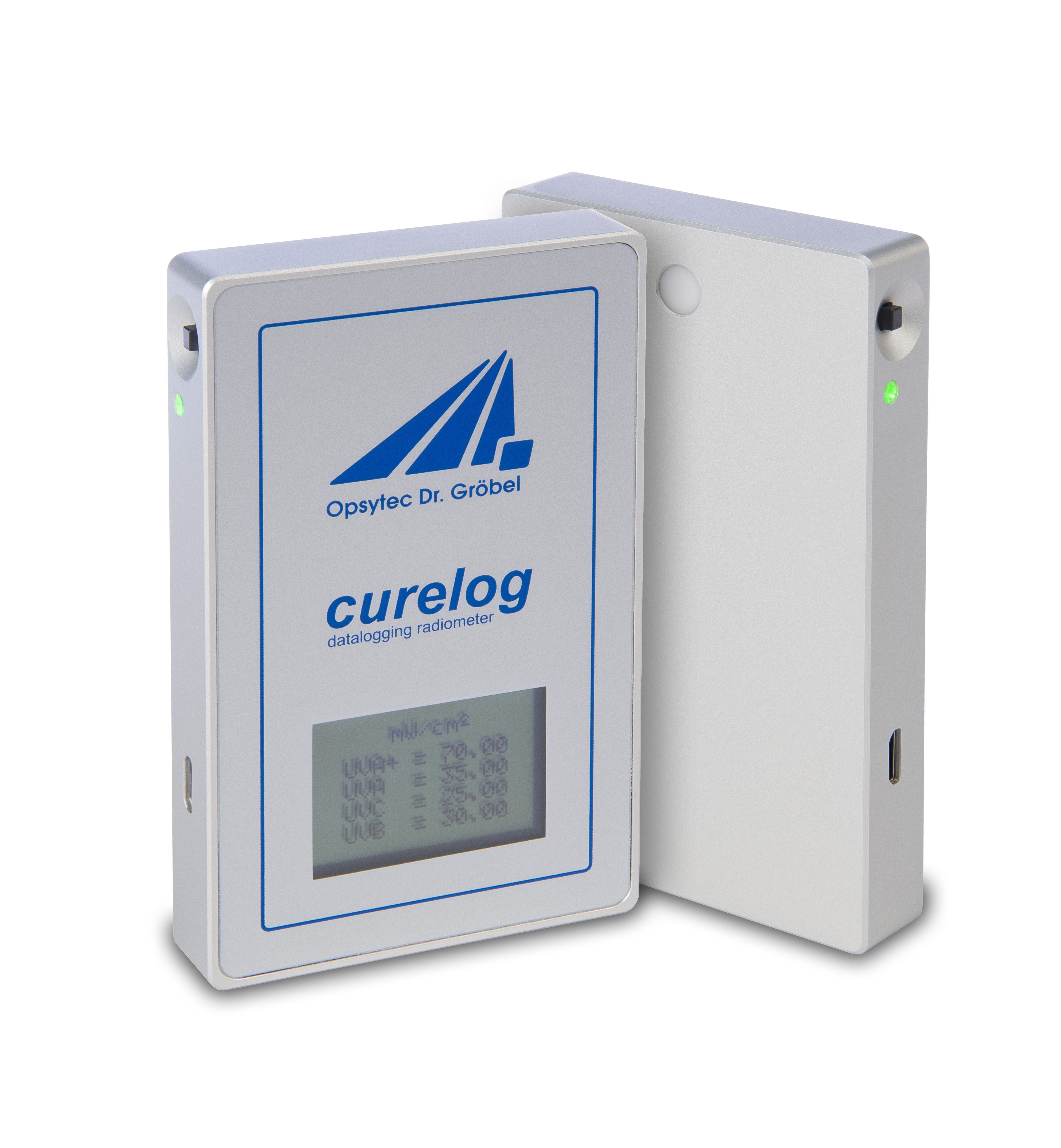

Auf dem Display werden die maximale Bestrahlungsstärke und die Dosis direkt angezeigt. Eine weitere Anwendung ist die Einrichtung und Fokussierung des Reflektors in UV-Aggregaten. Durch die geringen Abmessungen kann das curelog auf den meisten Objekten beziehungsweise Oberflächen platziert werden und nimmt die Bestrahlungsstärke punktgenau auf.

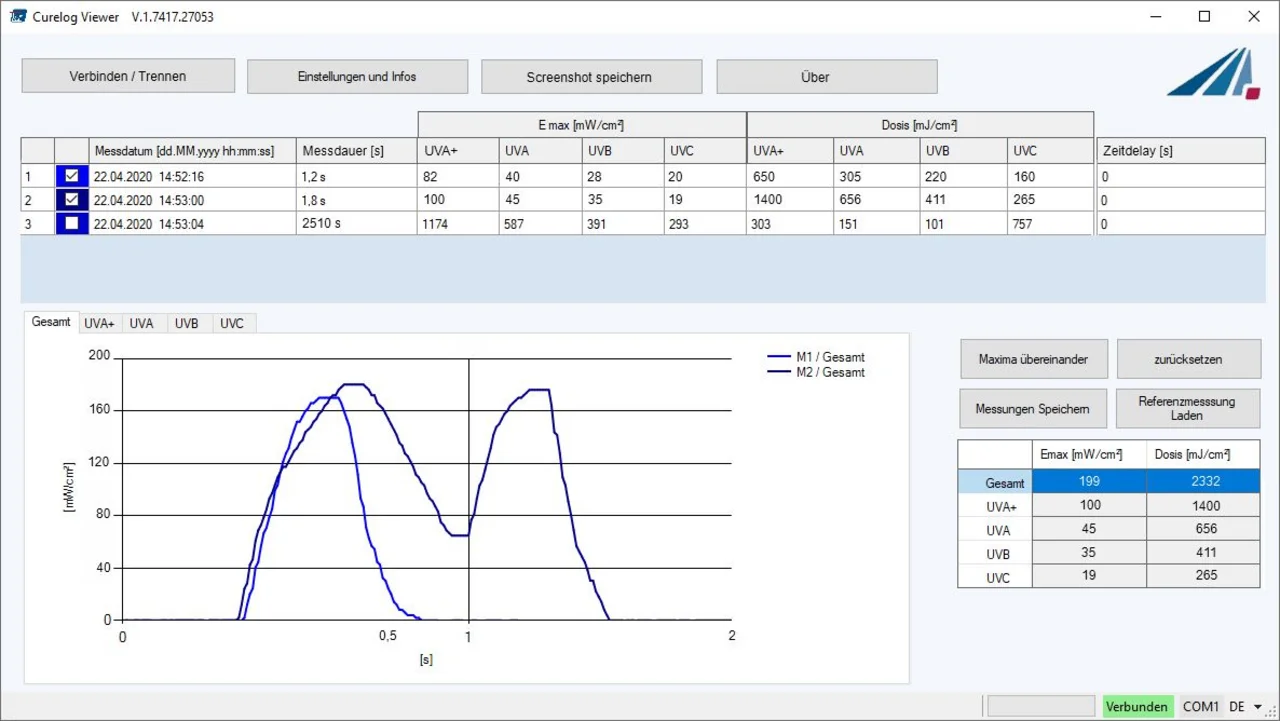

Mit der komfortablen PC-Software können Messungen dargestellt, exportiert und verglichen werden. Sowohl aktuelle als auch alle zuvor gespeicherten Referenzmessungen können eingelesen und zeitsynchron überlagert werden. Somit sind Änderungen im Bestrahlungsprofil, also der Bestrahlungsstärke über der Zeit, ersichtlich. Fehler, die sich z.B. im Laufe der Zeit ergeben, wie z.B. verschmutzte Reflektoren, werden sicher und einfach erkannt.

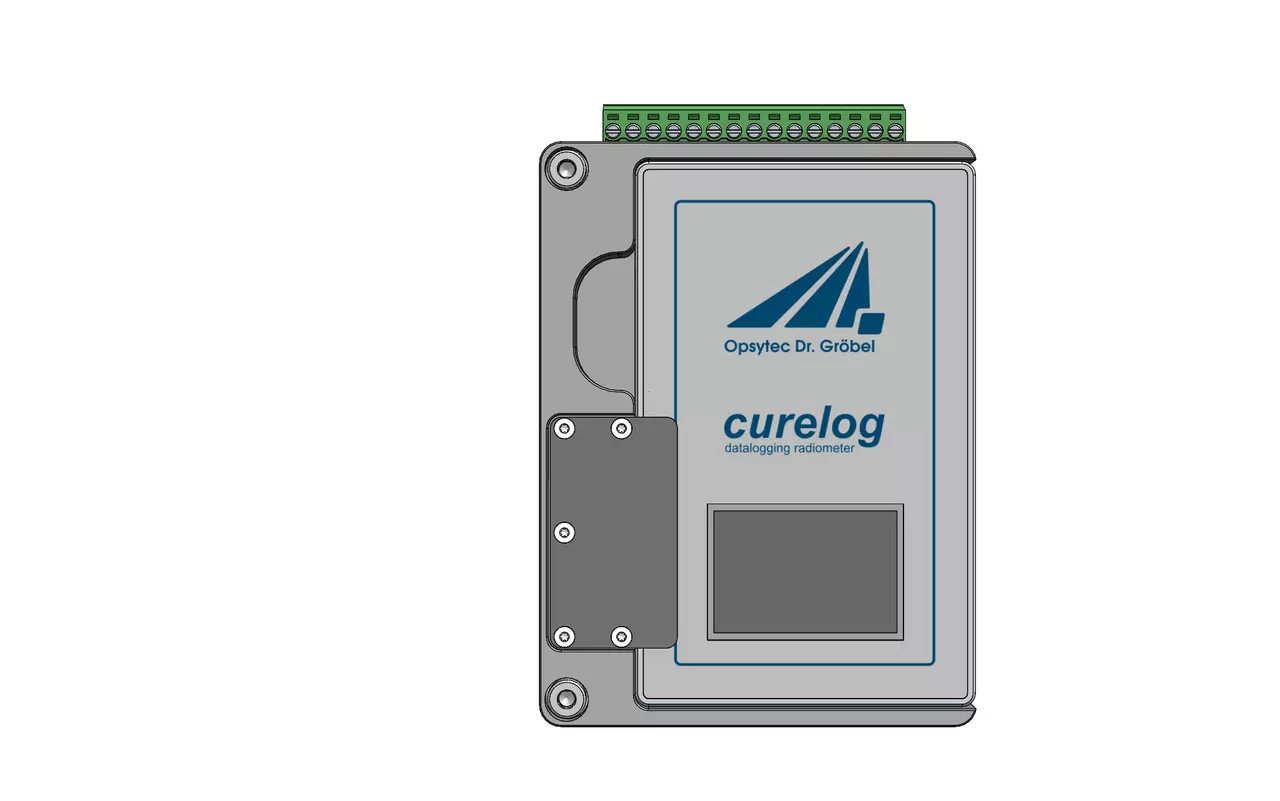

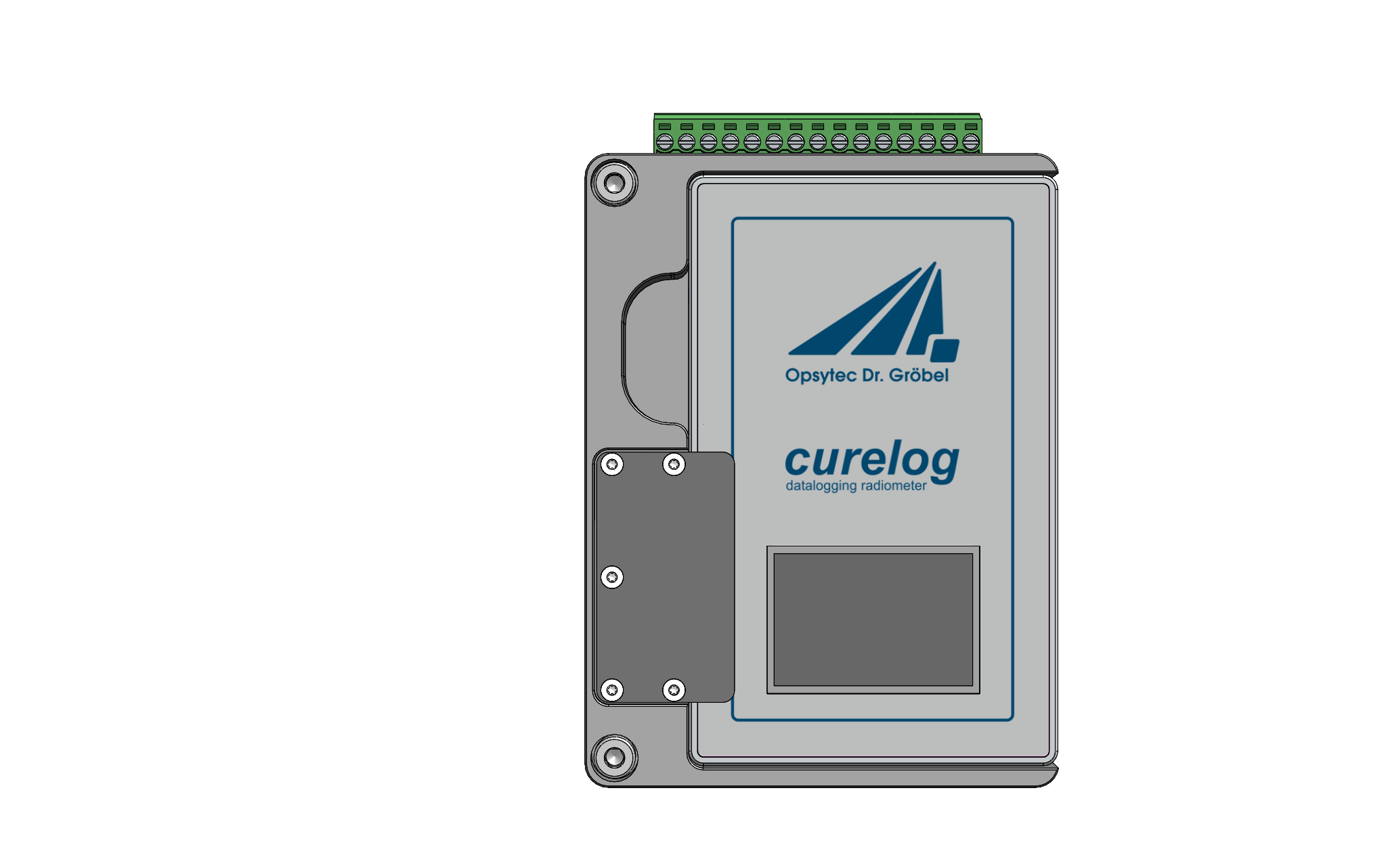

Mit dem curelog DOCK bieten wir eine Basisstation zum Anschluss an die SPS an. Die Spitzenbestrahlungsstärke und Dosis werden direkt an die SPS übertragen. Wenn diese in der Toleranz sind, kann die Messung gelöscht werden, wenn nicht, kann die Messung mit der PC-Software ausgewertet werden.
Die curelog-Spektralbereiche überlappen sich nicht, ein Übersprechen ist also nicht möglich. Unabhängig davon, ob Sie UV-Niederdrucklampen mit geringer Leistung, hochintensive Quecksilber-/Xenonlampen oder LEDs für Klebungen oder Mitteldrucklampen für die UV-Härtung einsetzen, mit dem curelog messen Sie immer exakt und reproduzierbar.
Highlights des curelog Dosimeters:
- Mehrkanaliges Radiometer mit Dosismessung
- Kabellos und akkubetrieben
- 24-Bit-Präzisions-ADC
- Geringe Höhe von nur 14 mm
- Bis 180 h Aufzeichnungsdauer
- Bis 2000 Hz Datenspeicherrate
- Software für Messvergleiche
- Dockingstation für SPS-Einbindung (RS-485 und RS-232)
Für optimale Messergebnisse liefern wir das curelog in drei Versionen aus:
- Das curelog BASE misst einen Spektralbereich, misst Spitzenbestrahlungsstärke und Bestrahlungsdosis und ist besonders preisgünstig.
- Das curelog ONE misst einen Spektralbereich und zeichnet die zeitaufgelöste Bestrahlungsstärke und die Bestrahlungsdosis auf.
- Das curelog LED ist angepasst für LED-Messungen bei den Wellenlängen 365 nm, 385 nm, 395 nm, 405 nm und 450 nm. Zudem zeichnet das curelog LED auch UV-Strahlung auf.
- Das curelog PRO misst UVA, UVB, UVC und VISB entsprechend der internationalen Einteilung nach CIE.

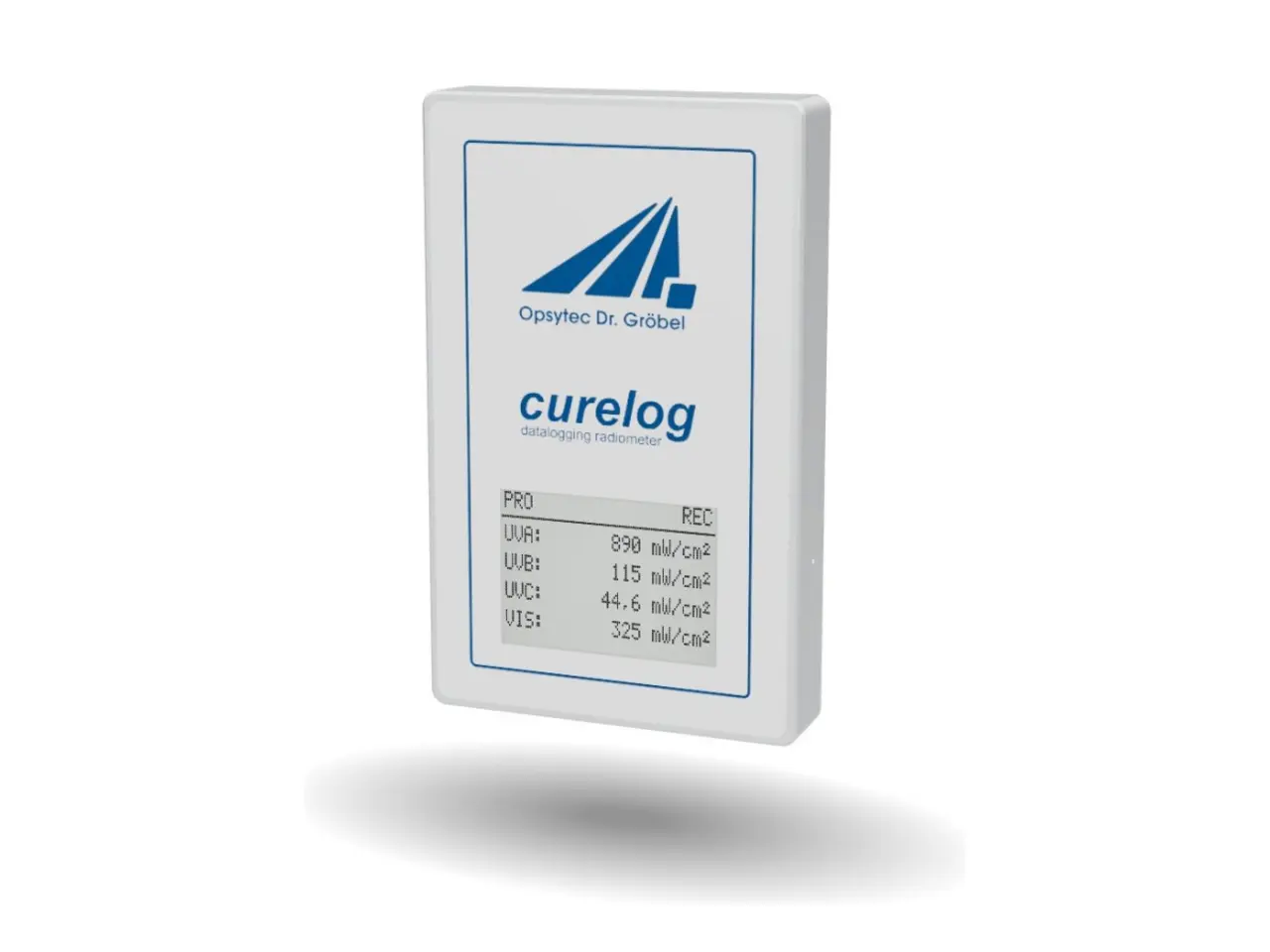

curelog als 3D-Modell interaktiv erleben
Gehäuse drehen, Display ablesen und den versenkten Taster ausprobieren – wie am echten Gerät.
Der curelog lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Ein Klick auf den seitlichen Taster weckt das Display und zeigt die Messwerte für UVA, UVB, UVC und VIS, ganz wie am realen Gerät.
Technische Daten curelog
| Bestrahlungsstärke | 0,0001 - 25000 mW/cm² |
| Bestrahlungsdosis | 0,0001 mJ/cm² - 6 MJ/cm² |
| Auflösung | 0,0001 mW/cm² / mJ/cm² |
| Kalibrierung | rückführbar auf PTB |
| optional nach ISO/IEC 17025 DAkkS-kalibriert | |
| Datenspeicherrate | 1 Hz bis 2000 Hz, einstellbar |
| Messdauer | 180 h bis 5 min, abhängig |
| von der Zeitauflösung | |
| Speicher | 64 MBit |
| ADC | 24 bit Präzisions-ADC |
| Anzeige | Grafikdisplay, 128 x 64 px |
| Abmessungen | 62,5 x 100 x 14 mm³ |

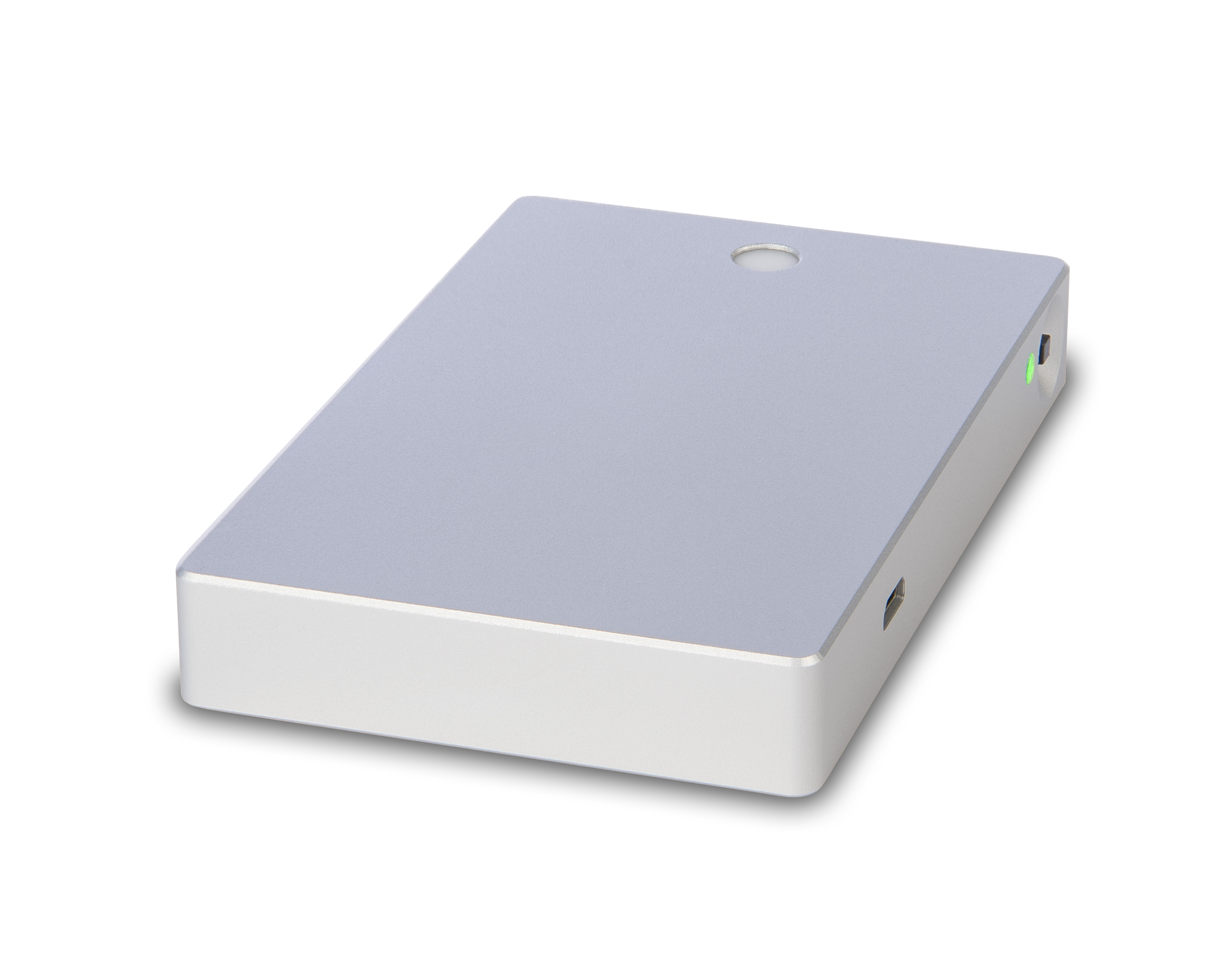

| Sensorposition | rückseitig |
| Gewicht | ca. 125 g |
| Kosinus-Korrektur | ja |
| Zul. Betriebstemperatur | 70 °C |
| kurzzeitig für bis zu 60 s bei | |
| 120 °C Umgebungstemperatur | |
| Stromversorgung | Lithium-Ionen-Akku |
| Messdauer | 30 h mit einer Akkuladung |
| Anschluss | USB |
| Systemvoraussetzungen | Windows 10 / 11 |
| 30 MB HDD, 4 GB RAM |
Spektralbereiche des curelog Dosimeters

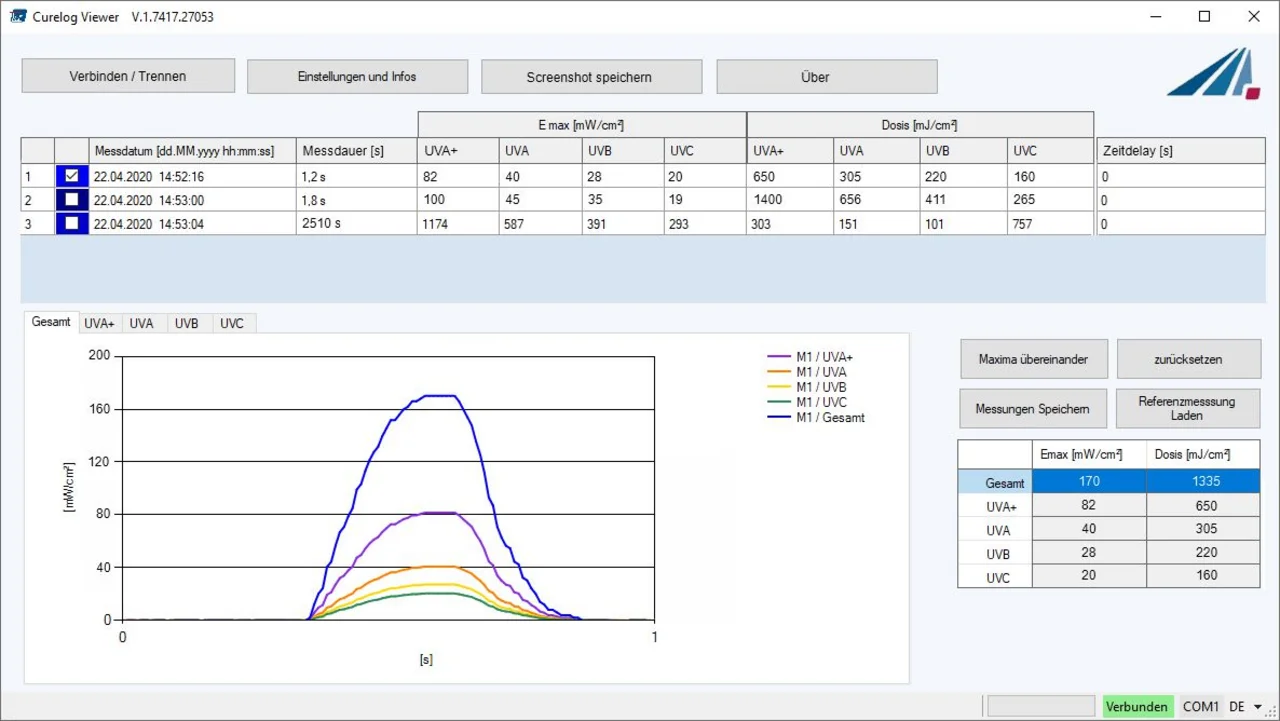

Am PC können Messungen angezeigt, ausgewertet, zeitsynchron verglichen und exportiert werden. Durch den einfachen Vergleich der Messdaten sind Änderungen der Bestrahlungsstärke ersichtlich. Mit jeder Messung werden Messdatum und die Uhrzeit gespeichert.
Einstellungen:
- Datenspeicherrate & Triggerschwelle
- Messdauer von ca. 5 s bis 180 Stunden
Datenexport:
- Messungen mit Bestrahlungsstärkeprofil & Dosis
- Messparameter, Datum/Uhrzeit, Messdauer
Software des curelog Dosimeters

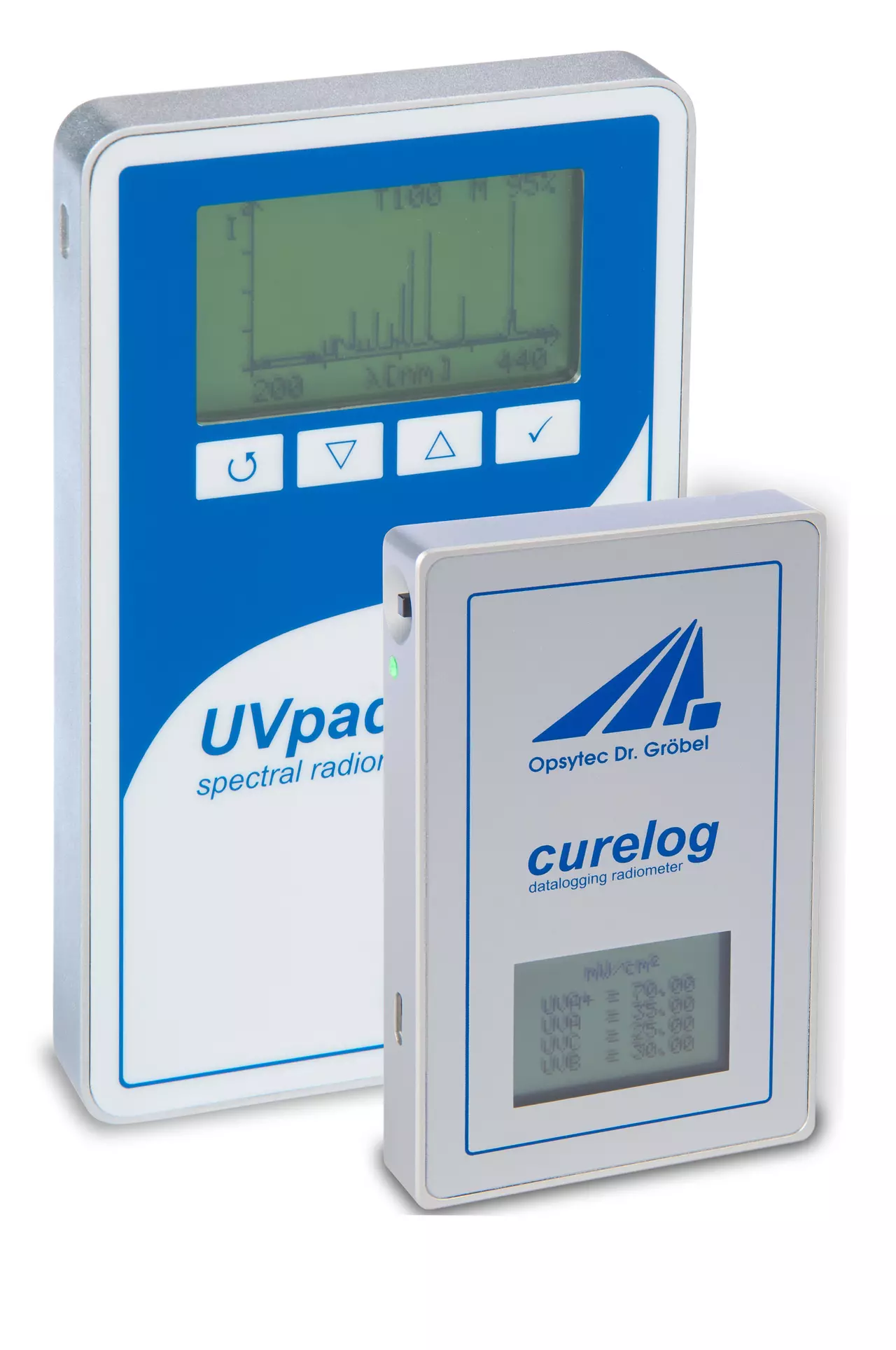

Radiometer vs. Spektralradiometer
Das curelog ist ein radiometrisches Messgerät. Bei diesem Messprinzip werden die Bestrahlungsstärken durch Filterung und eine Photodiode für jeden Spektralbereich aufgezeichnet. Die Filter und Photodioden sind robust und die Messungen sehr gut reproduzierbar. Änderungen im Spektrum können die gefilterten Radiometer jedoch nicht erkennen.
Hierfür eignen sich unsere Spektralradiometer wie das UVpad. Im UVpad wird das Licht spektral zerlegt und auf 512 Photodioden aufgeteilt. Durch die hohe spektrale Auflösung sind Messungen aller Lampen und LEDs fehlerfrei möglich. Das curelog unterliegt hier einem als spektrale Fehlanpassung bekannten Fehler(engl. „spectral mismatch“). Sprechen Sie daher die Kalibrierung des curelogs mit uns ab.

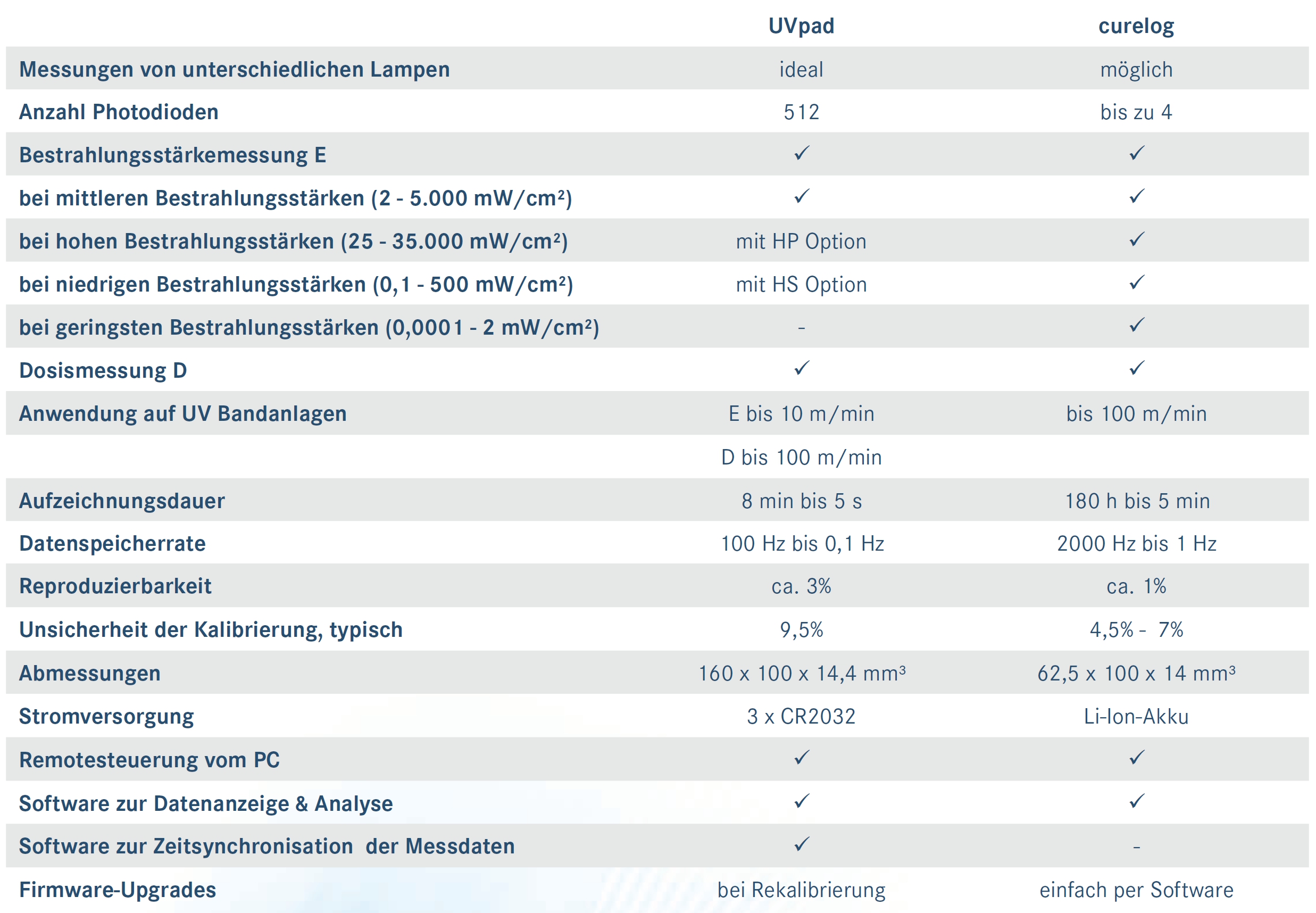

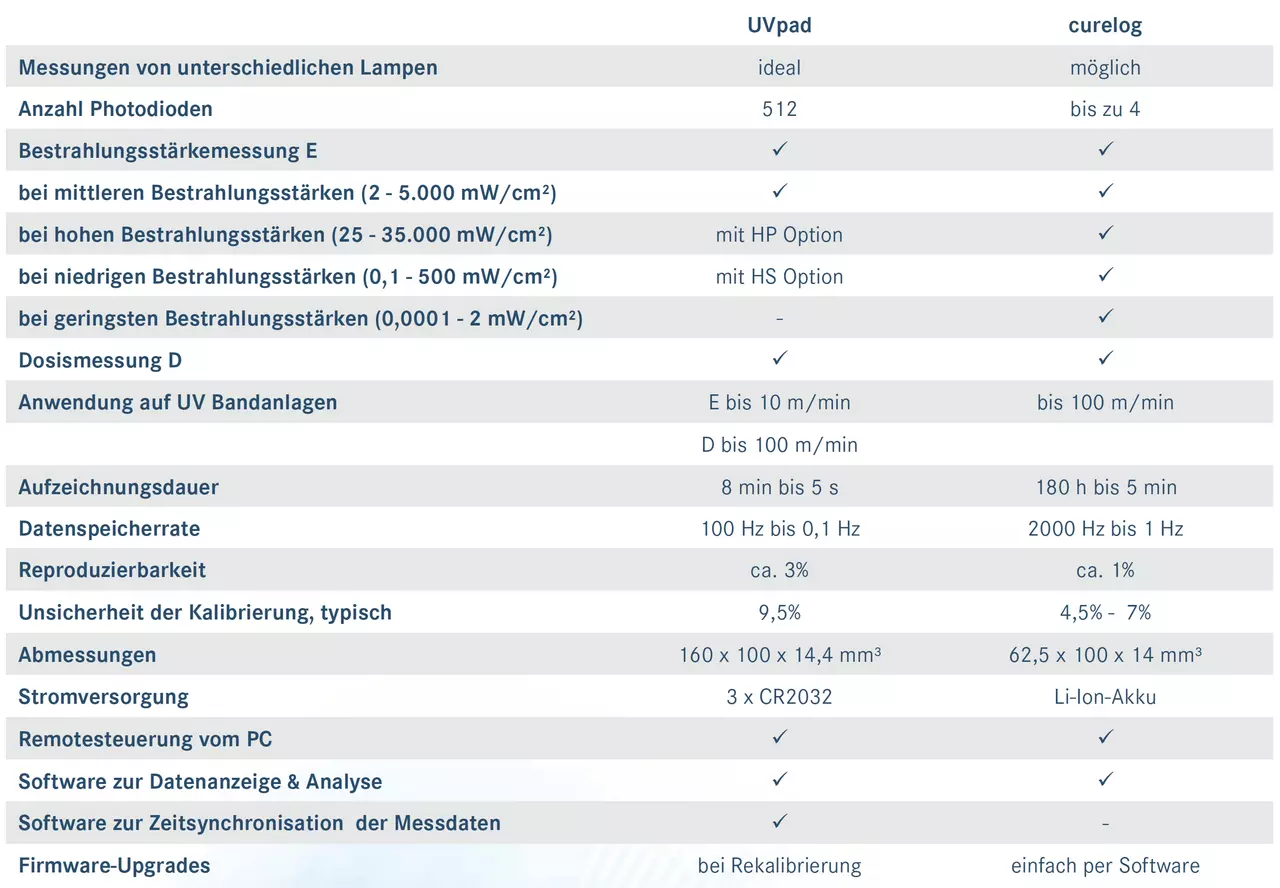

Die nachfolgende Gegenüberstellung
soll daher bei der Messgeräteauswahl helfen.
