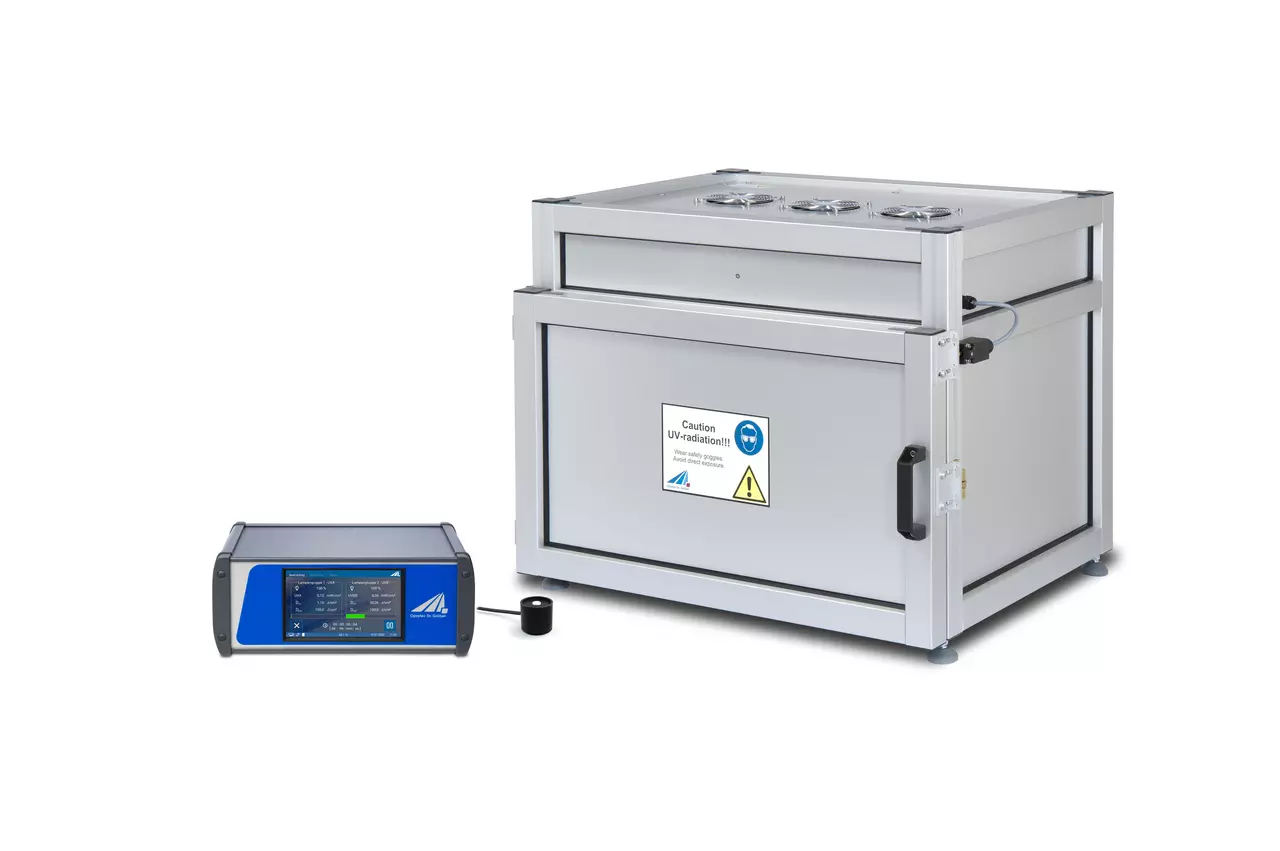

UV-LED-Kammer BSL-03: Effiziente UV-Bestrahlung für Laboranwendungen
Die UV-LED-Kammer BSL-03 ist die zweitgrößte LED-Bestrahlungskammer der BSL-Serie und härtet großflächige Bauteile sowie mittelgroße Laborchargen. Auf einem Innenraum von 68 × 51 × 31 cm erreicht sie bis zu 220 mW/cm² und damit die 22-fache Bestrahlungsstärke der BS-Serie, wahlweise bei 365, 385, 395, 405 oder 450 nm. Zusammen mit der Dosissteuerung UV-MAT ergeben sich kurze Belichtungszeiten bei reproduzierbarer Dosis; UV-LEDs starten sofort, sind dimmbar, haben eine hohe Lebensdauer und benötigen keine Aufwärmphase.
Damit lassen sich die gängigsten UV-härtenden Kleber und Lacke applizieren. Für hohe Bestrahlungsstärken ist die UV-LED-Kammer vollständig mit einer LED-Wellenlänge erhältlich. Der Einbau zweier getrennt steuerbarer LED-Wellenlängen ermöglicht einen besonders flexiblen Einsatz.
Dank der hohen Homogenität der Bestrahlung lassen sich die Proben zudem beliebig positionieren.
Der integrierte Timer steuert die Bestrahlung bereits präzise. Für noch bessere Ergebnisse empfehlen wir einen unserer kalibrierten UVA+-Sensoren. Die Dosiskontrolle ist in der UV-LED-Kammer BSL-03 bereits in den Steuerungseinheiten UV-MAT Touch und UV-MAT integriert. Mit einem optionalen Sensor misst der UV-MAT die Bestrahlungsstärke kontinuierlich und beendet die Bestrahlung bei Erreichen der eingestellten Zieldosis.
Die BSL-03 ist in zwei Versionen erhältlich:
- 0 bis 220 mW/cm² (Version HO)
- 0 bis 110 mW/cm² (Version ECO)
Der Probenraum wird aktiv luftgekühlt; zusammen mit dem niedrigen Wärmeeintrag der UV-LEDs bleibt die thermische Belastung auch in der HO-Version mit 220 mW/cm² beherrschbar. Die hohe Homogenität über den Probenträger von 64 × 49 cm erlaubt es, Teile frei zu positionieren.
Der Bestrahlungsraum verfügt über eine Grundfläche von 64 x 49 cm und eine Höhe von 25 cm. Zu klebende oder zu härtende Teile können auf dem verschiebbaren Probenträger bequem und sicher platziert werden.
Dank der vollständig geschlossenen und überwachten Bestrahlungskammer ist das Bedienpersonal beim Handling vollständig vor UV-Strahlung geschützt.
Bestrahlungsstärke und Dosis der BSL-03 berechnen
Die BSL-03 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit je LED-Wellenlänge berechnen.
HO oder ECO? Bestrahlungsstärke der BSL-03 simulieren
Der UV-Bestrahlungskammer-Simulator zeigt, wie sich die Bestrahlungsstärke über den Probenträger der BSL-03 von 64 × 49 cm verteilt und wie stark sie mit dem Abstand zur LED-Ebene abnimmt – Grundlage für die Wahl zwischen der HO-Version mit 220 mW/cm² und der ECO-Version mit 110 mW/cm² sowie für die Belichtungszeit bis zur Zieldosis.
Technische Daten UV-LED-Kammer BSL-03
| Innenmaße | 68 x 51 x 31 cm |
| Probenträger | 64 x 49 cm |
| Abmessungen, Kammer | 77 x 64 x 68 cm |
| Gewicht | ~ 70 kg |
| Leistungsaufnahme | 1000 - 2000 W |
| Netzanschluss | 100 - 240 V, 50/60 Hz |
| Betriebstemperatur | 10 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80%, nicht kondensierend |
| Kühlung | Luftkühlung |
| Probentemperatur | Erwärmung der Proben durch |
| hohe UV-Bestrahlung bei | |
| langer Belichtung | |
| Kassifizierung | Gruppe 0 nach |
| DIN EN 12198:2000 | |
| Timer | 0,01 s bis 9999 h |
| Auslösung | 0,01 s |
| Dosissteuerung | mit opt. Sensor |
| Sicherheitsüberwachung | Übertemperatur, Türkontakt |
Anwendungen der Bestrahlungskammer
- UV-Härten und UV-Kleben
- Versiegeln und Vergießen
- Laboruntersuchungen
- Händische Klebungen
