Luftgekühlte UV-LED-Serie L
Die UV-LED Serie L ist ein luftgekühltes UV-LED-Flächenstrahlersystem für die industrielle Bestrahlung. Auf der bestrahlten Oberfläche erreicht sie bis zu 6,0 W/cm² in den Wellenlängen 365, 385, 395, 405 und 450 nm. Fünf Leuchtflächen von 30 × 30 mm bis 200 × 100 mm decken elektrische Leistungen von 50 W bis 1000 W ab; ein rückseitiger Lüfter führt die Verlustwärme ab, Kühlaggregat und Wasseranschluss entfallen.
Damit kombinieren wir die Vorteile der UV-LEDs gegenüber UV-Lampen – etwa Sofortstart, Dimmbarkeit, hohe Lebensdauer und geringeren Wärmeeintrag – mit einem wirtschaftlichen UV-LED-System. Die hohe Bestrahlungsstärke ermöglicht kurze Bearbeitungszeiten, und die Wellenlänge lässt sich auf die Anforderungen des Photoinitiators abstimmen. Gerne fertigen wir auch kundenspezifische UV-LED-Module.
Die UV-LED Serie L ist durchgängig luftgekühlt: Anders als bei wassergekühlten Systemen entfallen Kühlaggregat, Schläuche und Wasseranschluss – die Module lassen sich ohne Kühlperipherie in bestehende Anlagen integrieren. Die groß dimensionierte Kühlfläche minimiert dabei Geräuschemission und thermischen Drift.

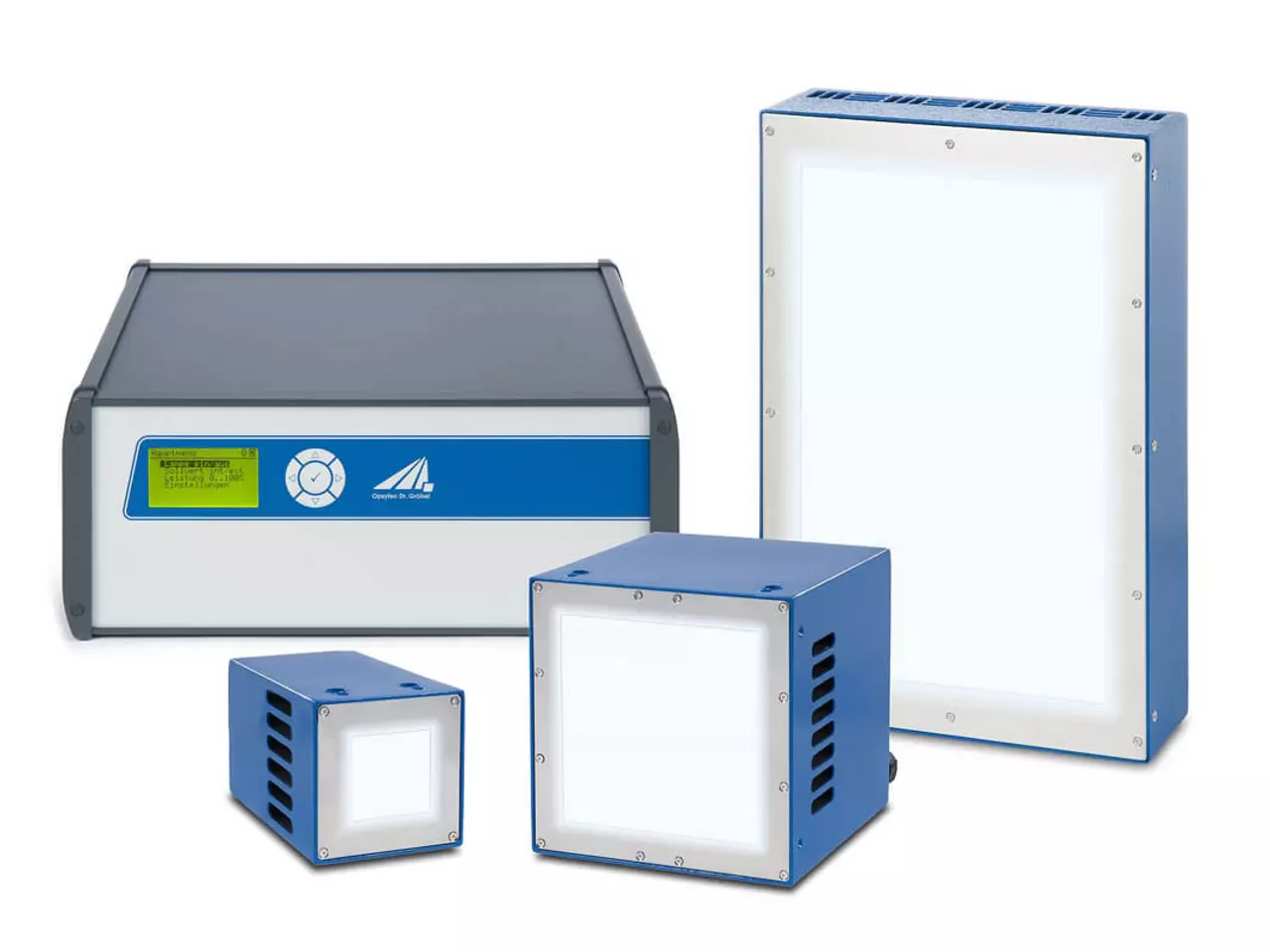

Durch den modularen Aufbau können an die Steuerungseinheit LEDControl S unterschiedliche UV-LED-Köpfe angeschlossen werden. Mit der intelligenten Steuerungseinheit kann die Leistung zwischen 2 % und 100 % eingestellt werden. Kurze Taktzyklen sind durch den Triggereingang und den internen Timer mit höchster Präzision möglich.
Zur Steuerung der UV-LED Serie L bieten wir die LedControl S als Tischgerät sowie die LedControl DC für die Hutschienenmontage an. Unsere UV-Flächenstrahler werden mit passenden Schnittstellen ausgeliefert.
Die LEDControl S ist als Master oder Slave konfigurierbar und lässt sich beliebig kaskadieren. Mit der LEDControl 5S können bis zu 5 UV-LEDs einzeln gesteuert werden. Die Steuerung erfolgt über RS485, USB oder RS232, was den industriellen Einsatz erleichtert. Zusätzlich stehen optionale digitale und analoge SPS-Eingänge zur Verfügung.
Die LEDControl DC ist ideal für die Integration in SPS-Systeme und erreicht ein hohes Leistungsniveau.
Für die Überwachung von UV-LEDs empfehlen wir unsere kalibrierten UVA+-Sensoren. Diese sind als SPS-Sensoren und Handradiometer verfügbar.
Anwendungen der UV-LED-Serie L
- Automatisiertes UV-Härten und UV-Kleben
- IC-Verkapselung
- Versiegeln und Vergießen
- Gleichzeitige und gleichmäßige Bestrahlung
- Riss-/Lecksuche mit Fluoreszenzmarkern
- Oberflächeninspektion
3D Berechnungs Tool für individuelle Auslegungen
Probieren Sie es kostenlos aus!
Funktioniert auch mit step-Daten!
Arrays der Serie L in 3D berechnen
Wie viele Module der Serie L eine Bauteilfläche gleichmäßig ausleuchten, lässt sich im UV-LED 3D Bestrahlungsstärke-Rechner vorab bestimmen. Leuchtflächen von 30 × 30 bis 200 × 100 mm lassen sich zu Arrays kombinieren; der Rechner liefert Bestrahlungsstärke, Homogenität und Schnittprofile – auch auf importierten STEP- oder STL-Geometrien.
Gemeinsame technische Daten UV-LED Serie L

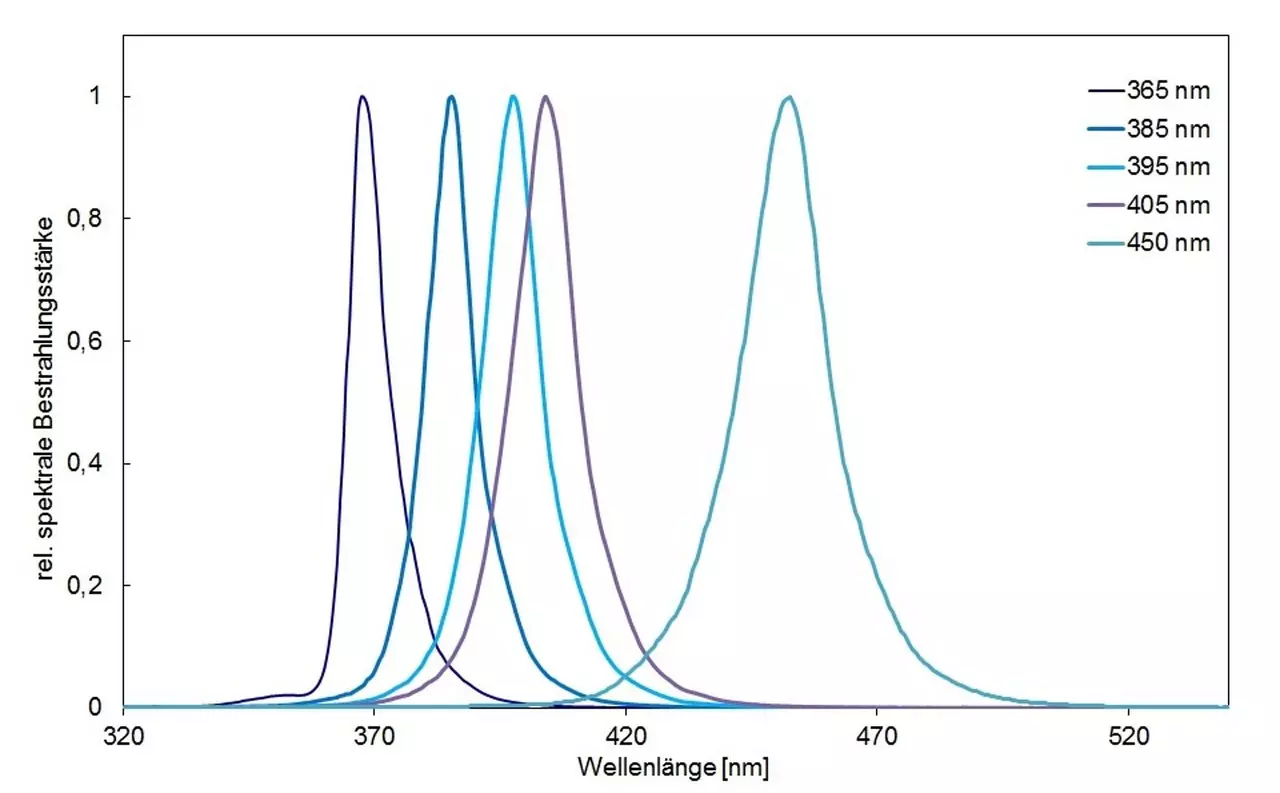

| Wellenlänge | 365, 385, 395, 405 und 450 nm |
| Peakwellenlänge | +/- 5 nm |
| Emission, FWHM | 10 - 20 nm |
| Gleichmäßigkeit | >90 %, mittig, 10 mm Abstand, |
| abfallend zum Rand (s. Abb.) | |
| Kühlung | Luftkühlung |
| Betriebstemperatur | 5 bis 40 °C |
| Anschlüsse | Trigger, Interlock, |
| optional Dimmung (0-10V), | |
| Fehlerausgang | |
| Programmierschnittstelle (opt.) | RS485, RS232 oder USB |
| Sicherheitsüberwachung | Übertemperatur, LED defekt |
| Netzanschluss | 100 - 240 V, 50/60 Hz |
| Kabellänge | 3 m, optional bis 10 m |
Bestrahlungsstärken der Hochleistungs-UV-LED-Spots
| Version | XS-HO / XS, S, M, L |
| Bestrahlungsstärke 365 nm | 4500 / 1250 mW/cm² |
| Bestrahlungsstärke 385 nm | 6000 / 1600 mW/cm² |
| Bestrahlungsstärke 395 nm | 5800 / 1400 mW/cm² |
| Bestrahlungsstärke 405 nm | 5800 / 1600 mW/cm² |
| Bestrahlungsstärke 450 nm | 6000 / 2200 mW/cm² |

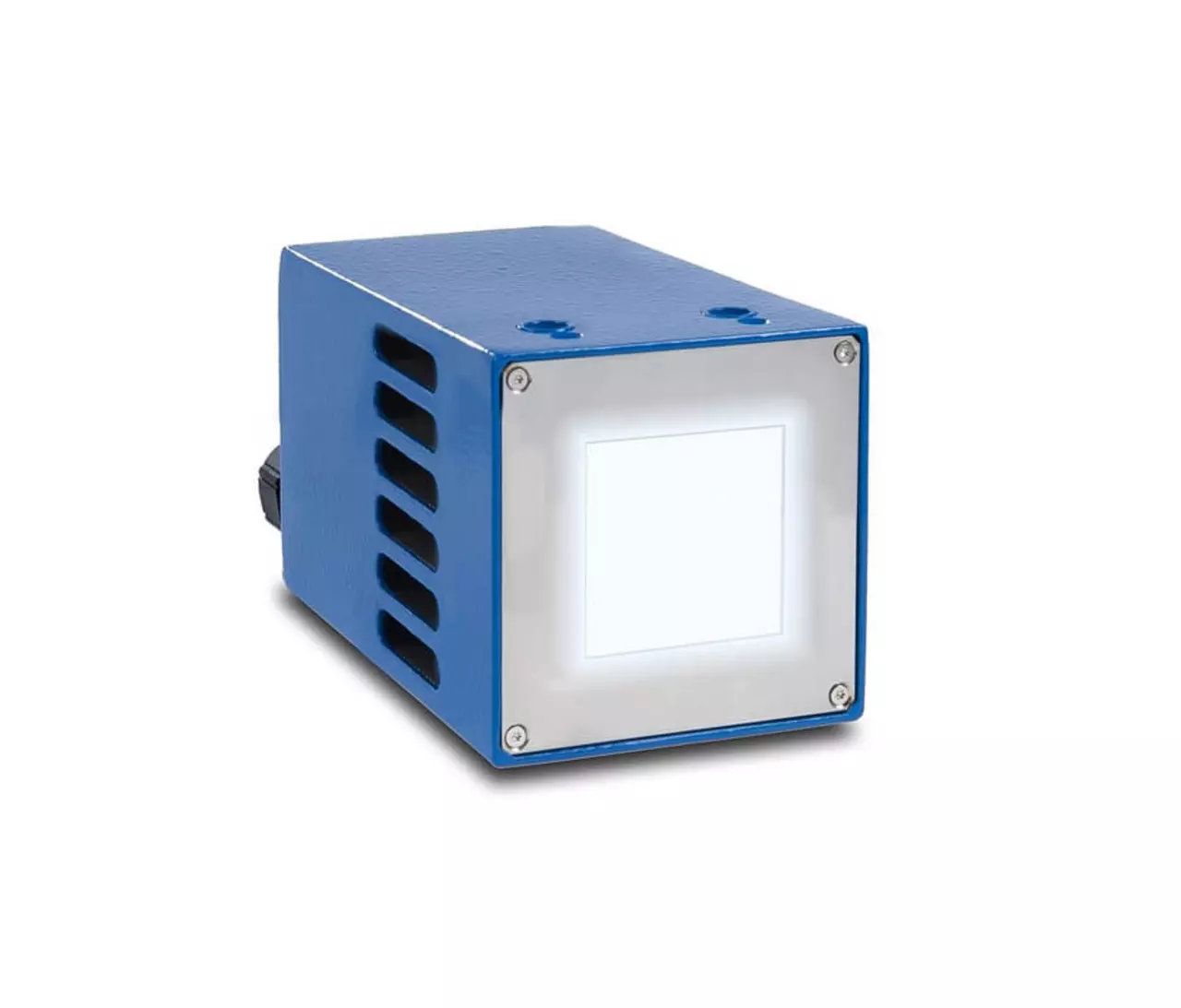

Technische Daten UV-LED Serie L XS
| Lichtaustrittsöffnung | 30 x 30 mm |
| Maße | 70 x 70 x 85 mm |
| Leistung (el.) | 50 W |
Technische Daten UV-LED Serie L XS-HO
| Lichtaustrittsöffnung | 100 x 10 mm |
| Maße | 135 x 135 x 145 mm |
| Leistung (el.) | 200 W |
Technische Daten UV-LED Serie L S
| Lichtaustrittsöffnung | 100 x 50 mm |
| Maße | 135 x 135 x 145 mm |
| Leistung (el.) | 250 W |
Technische Daten UV-LED Serie L M
| Lichtaustrittsöffnung | 100 x 100 mm |
| Maße | 135 x 135 x 145 mm |
| Leistung (el.) | 500 W |
Technische Daten UV-LED Serie L L
| Lichtaustrittsöffnung | 200 x 100 mm |
| Maße | 267 x 135 x 145 mm |
| Leistung (el.) | 1000 W |
