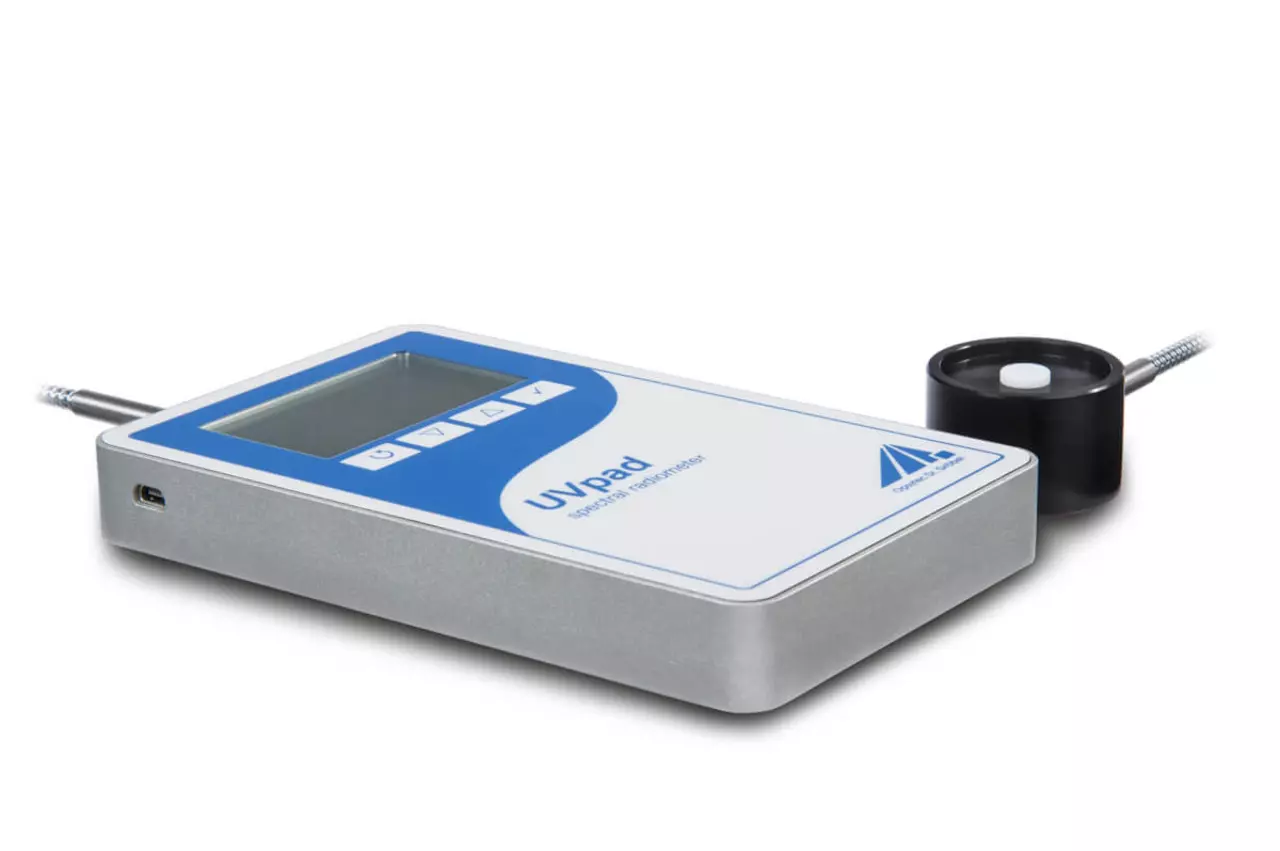

Spektralradiometer UVpad E: Präzise, spektrale UV-Messungen
Das UVpad E ist ein Spektralradiometer mit externem Sensor für die Messung von UV-Bestrahlungsstärke, UV-Dosis und Spektrum. 512 Photodioden erfassen den Wellenlängenbereich 240 nm bis 480 nm ± 5 nm bei 2 nm spektraler Bandbreite; der Messbereich reicht von 2 bis 5000 mW/cm², in der High-Power-Version von 25 bis 20.000 mW/cm². Die Einteilung in UVA, UVB und UVC erfolgt normgerecht und rückführbar.
Mit dem UVpad E verbinden wir die Vorteile der spektralen Messtechnik mit einem handlichen und einfach zu bedienenden Radiometer. Das UVpad E basiert auf unserem erfolgreichen Radiometer UVpad. Durch den externen Sensor und eine optimierte Programmierung ist es noch präziser und leichter zu bedienen.
Nutzen Sie das Spektralradiometer UVpad E für exakte UV-Bestrahlungsstärkemessungen und den Vergleich unterschiedlicher UV-Lampen und UV-LEDs. Die Kalibrierung auf nur eine Lichtquelle entfällt.

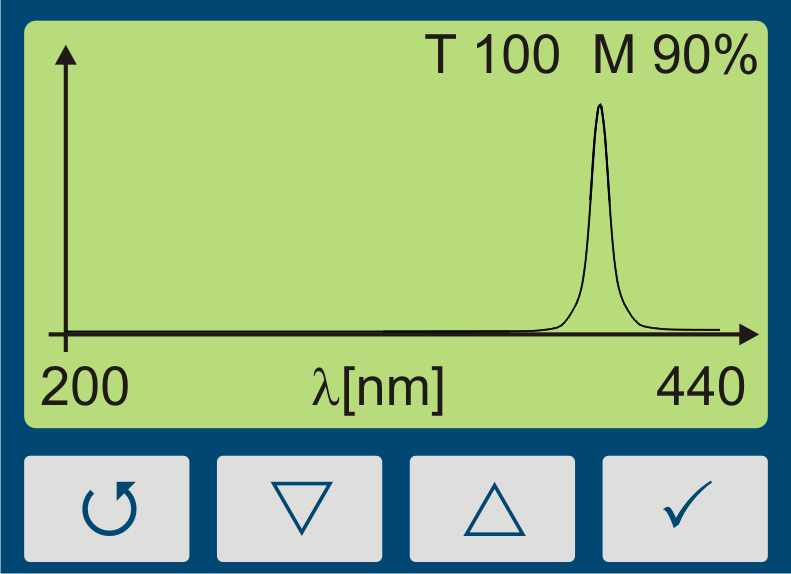

Bei der Messung wird das Spektrum auf dem grafischen Display angezeigt. Mit einem Knopfdruck stehen die Bestrahlungsstärken für UVA, UVB, UVC und VIS zur Verfügung. Im Hintergrund wird das Spektrum bereits aufgezeichnet. Während der Messung kann zudem die Dosis und der zeitliche Bestrahlungsstärkeverlauf dokumentiert werden. Spektren und Messdaten können exportiert und mit der mitgelieferten Software ausgewertet werden. Zusätzlich kann das UVpad E am PC als klassisches Spektrometer verwendet werden.
Selbstverständlich ist das UVpad E bei Auslieferung bereits werkskalibriert, langzeitstabil und präzise. Optional bieten wir in unserem Labor eine akkreditierte DAkkS-Kalibrierung & Prüfung nach DIN EN ISO/IEC 17025:2018-03 an.
Mit unseren Radiometern RM-12, RMD Pro und dem Spektralradiometer UVpad E decken wir die gesamte Bandbreite der UV-Messtechnik ab. Gerne beraten wir bei der Auswahl eines geeigneten UV-Messgerätes.
Highlights des Spektralradiometers UVpad E
- Spektralradiometrische Messungen ohne PC
- Speziell entwickelt für UV-Messungen
- Speicher für 50 Messungen inkl. Bestrahlungsprofil
- 240 - 480 nm (gesamter UV-Spektralbereich)
- Spektrale Auflösung 2 nm
- 0,5 nm Pixelabstand
- Messung der Dosis

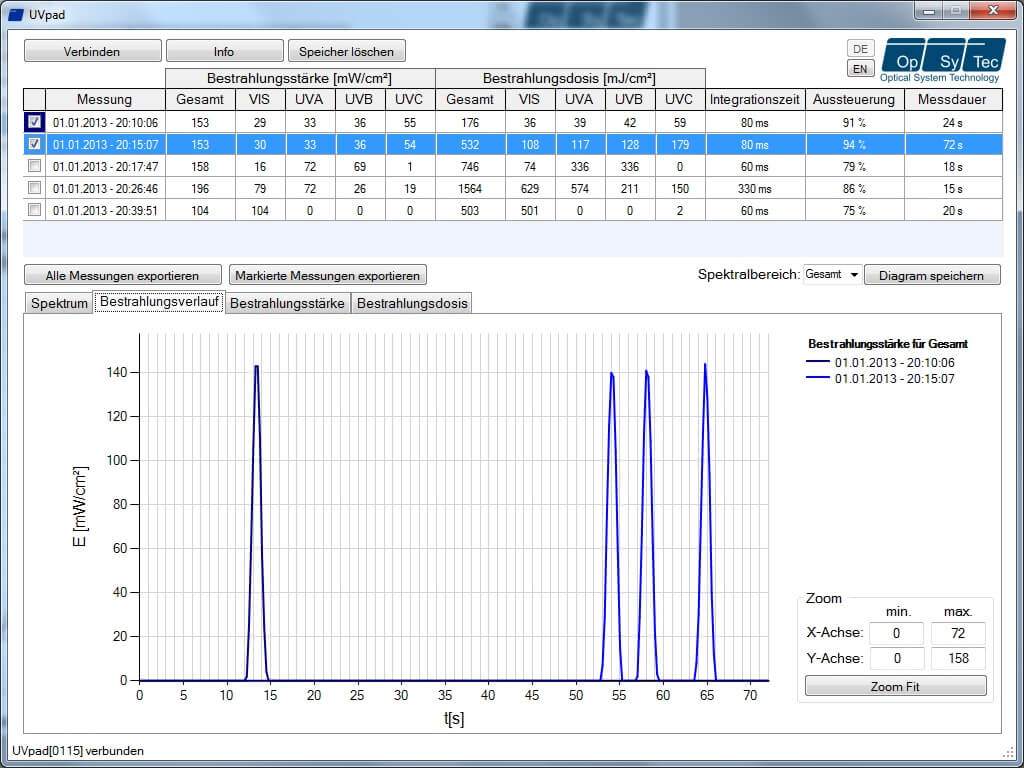

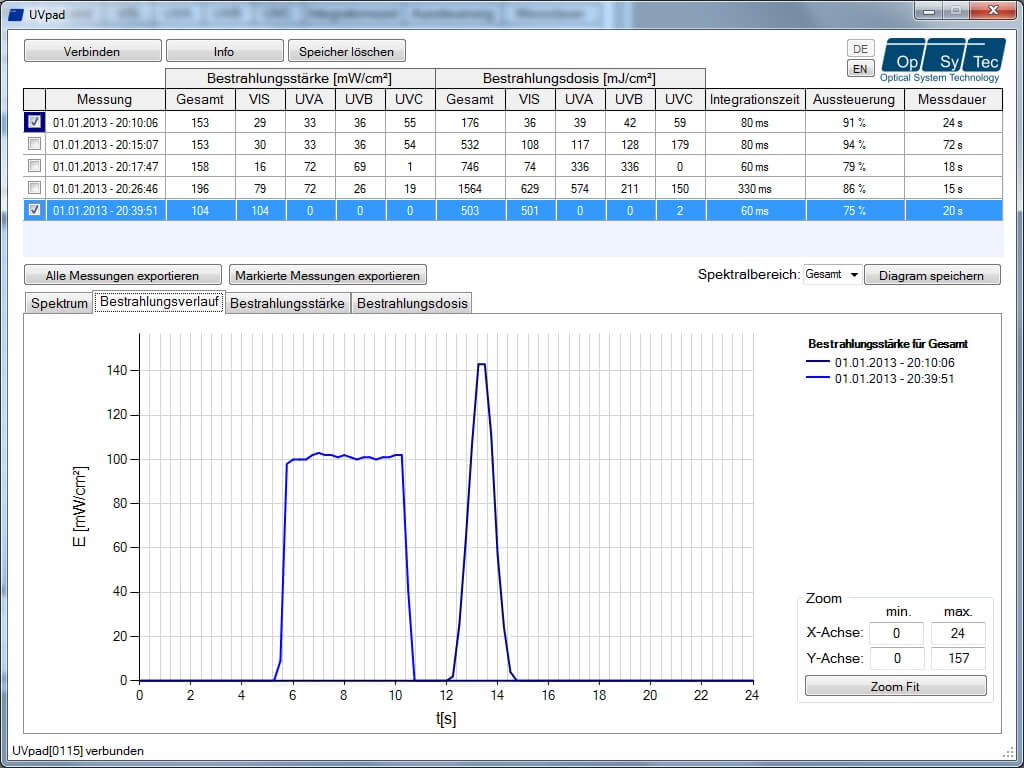

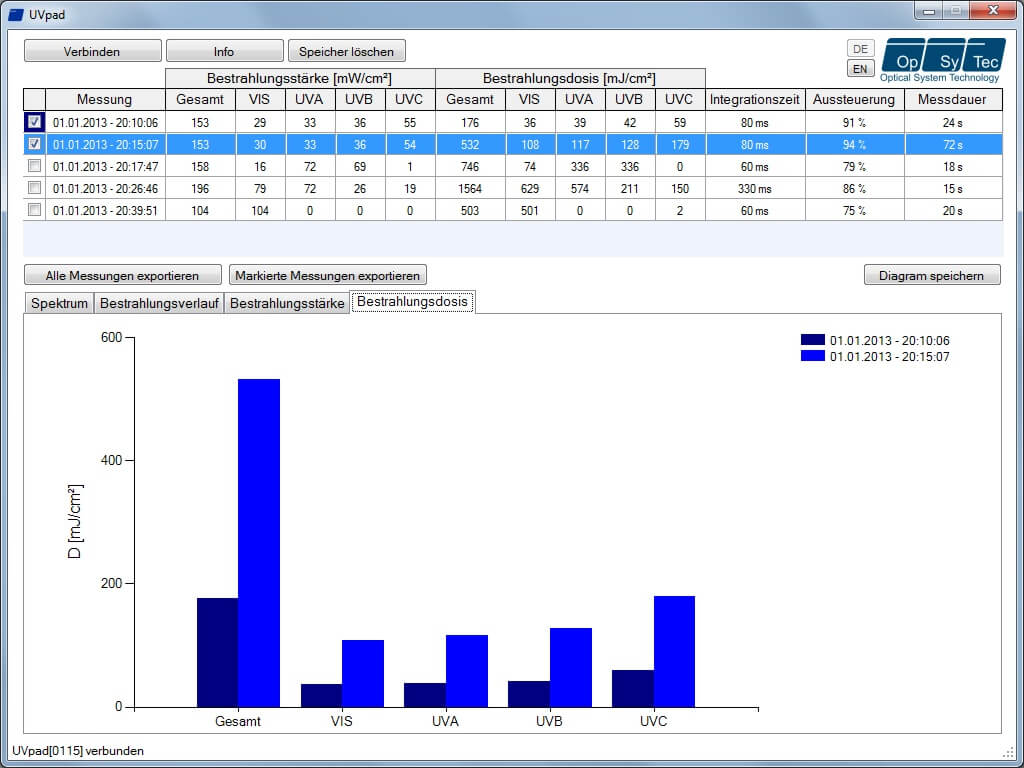

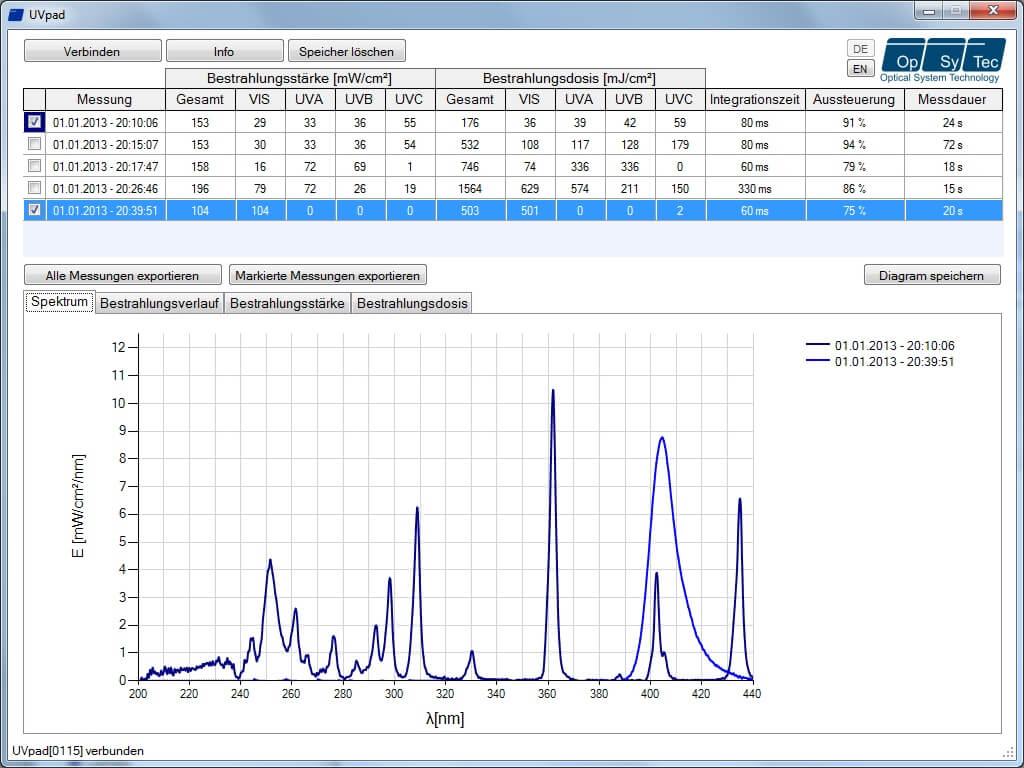

Screenshots der Spektralradiometer-Software für das UVpad E
Verbinden Sie das UVpad E mit dem PC, um die Messungen anzuzeigen, auszuwerten und zu speichern. Durch den einfachen Vergleich der Messdaten sind Änderungen im Spektrum, der Bestrahlungsstärke oder Dosis auf Knopfdruck möglich. Mit jeder Messung werden bereits das Messdatum und die Uhrzeit gespeichert. Durch die Möglichkeit, Kommentare abzuspeichern, behalten Sie auch bei vielen Messungen stets den Überblick.

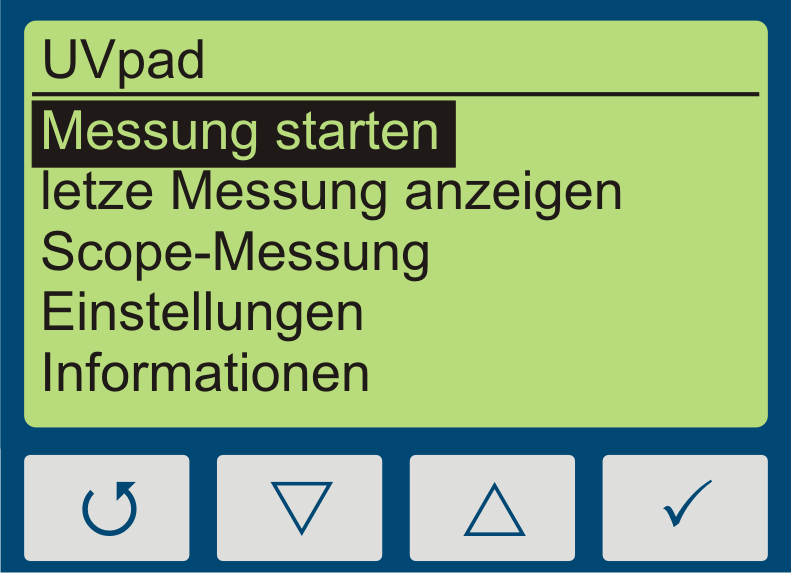

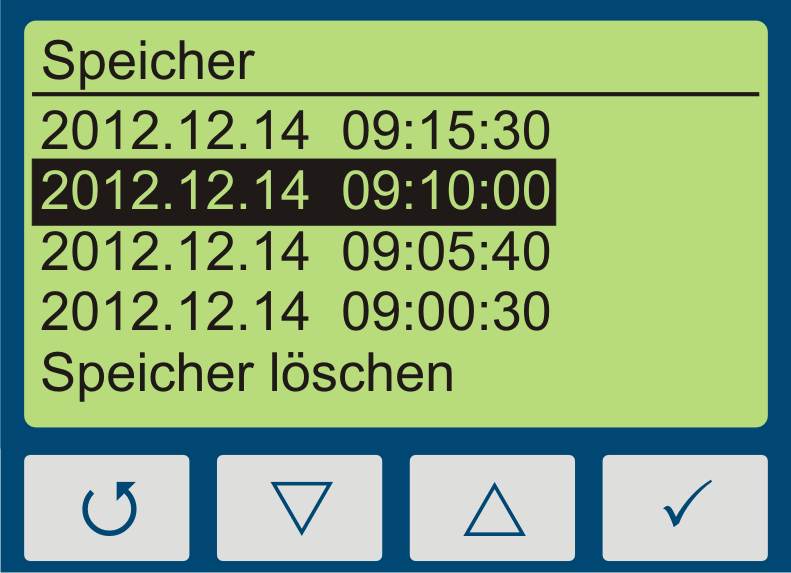

Bedienung am Spektralradiometer UVpad E
Wussten Sie schon?
Das UVpad E basiert technisch auf unserem erfolgreichen Radiometer UVpad. Durch den externen Sensor und eine optimierte Programmierung ist das UVpad E noch präziser und dabei leichter zu bedienen.

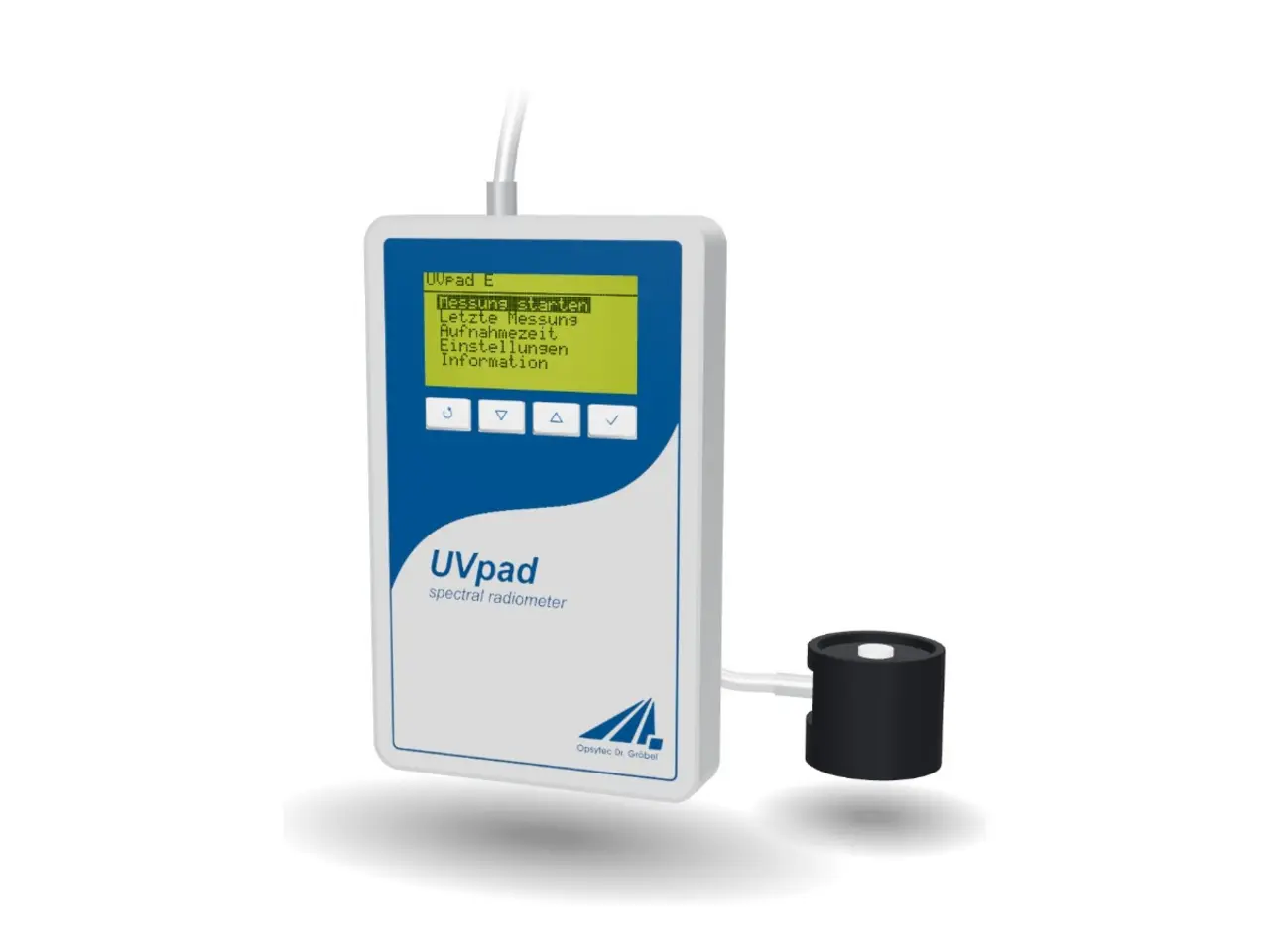

UVpad E als 3D-Modell interaktiv erleben
Gehäuse und Sensorkopf drehen, Display bedienen und die Menüführung ausprobieren – wie am echten Gerät.
Das UVpad E lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten, samt Einkoppeloptik und Lichtleiter. Wer mag, schaltet das Display ein und blättert per Klick durch die Menüführung, ganz wie am realen Gerät.
Technische Daten Spektralradiometer UVpad E
| Spektralbereich | 240 nm bis 480 nm ± 5 nm |
| Spektrale Bandbreite | 2 nm |
| Pixelabstand | ~0,5 nm |
| Messbereich, typisch | 2 - 5000 mW/cm² |
| Messbereich, (High-Power-Version) | 25 - 20000 mW/cm² |
| Auflösung | 0,01 mW |
| Bestrahlungsdosis | 1 mJ/cm² - 600 J/cm² |
| Messdauer | 5 s bis 8 min, abhängig von |
| der Datenspeicherrate | |
| Speicher | 50 Messungen |
| Samplingrate | 10 ms - 10 s |
| Datenspeicherrate | 100 Hz bis 1 Hz |
| Anzeige | Grafikdisplay, 128 x 64 px |
| Abmessungen | 160 x 100 x 20 mm³ |
| Gewicht | ca. 500 g |

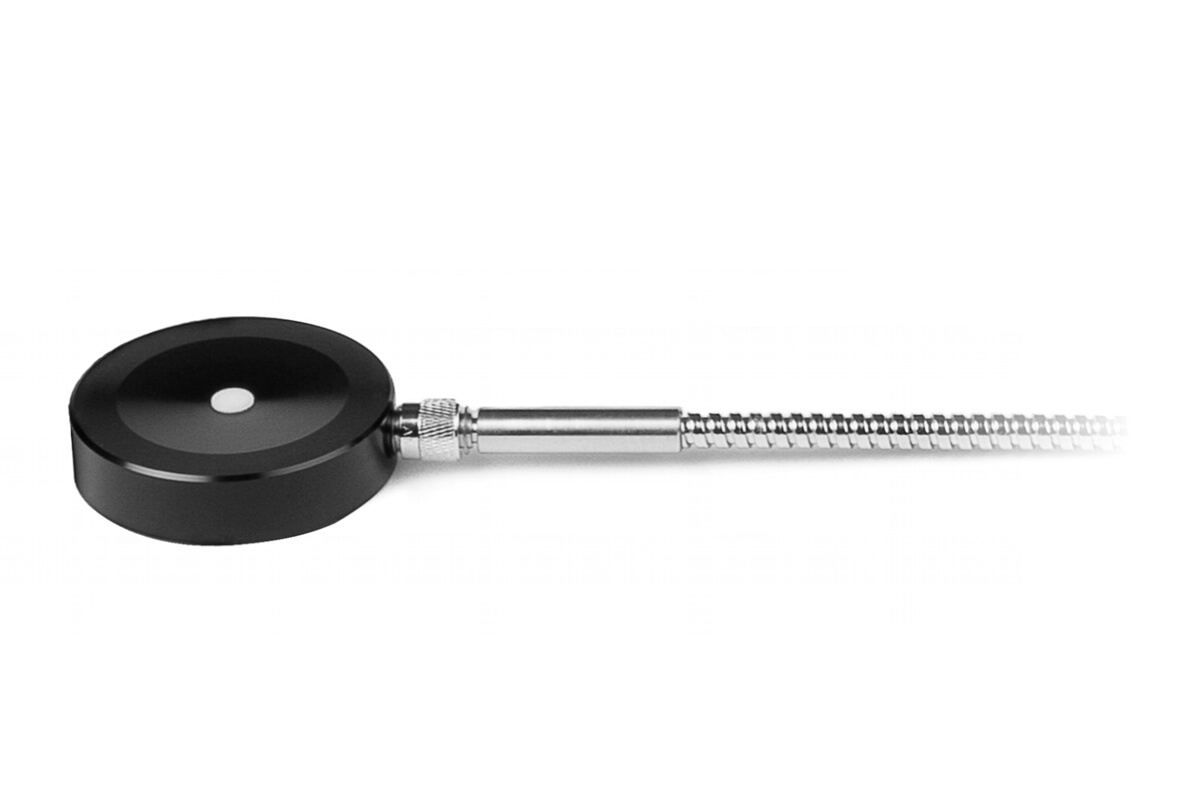

| Sensorabmessungen, Typ 1 | Ø 40 mm, h 35 mm |
| Sensorabmessungen, Typ 2 | Ø 40 mm, h 25 mm |
| Sensorabmessungen, Typ 3 | Ø 40 mm, h 10 mm |
| Lichtleiter, Länge | 1,5 m |
| Lichtleiter, Typ | UV-Quarzfaser mit Metall-Ummantelung |
| Lichtleiter, Anschluss | SMA |
| Zul. Betriebstemp | 0 bis 60 °C |
| Stromversorgung | interner Lithium-Ionen-Akku |
| Anschluss | USB |
| Systemvoraussetzungen | Windows 10 oder Windows 11 |
| 300 MB HDD, 1 GB RAM | |
| Kalibrierung | rückführbar auf PTB |
