Ulbrichtkugel Agilent Cary 60 Spektralphotometer

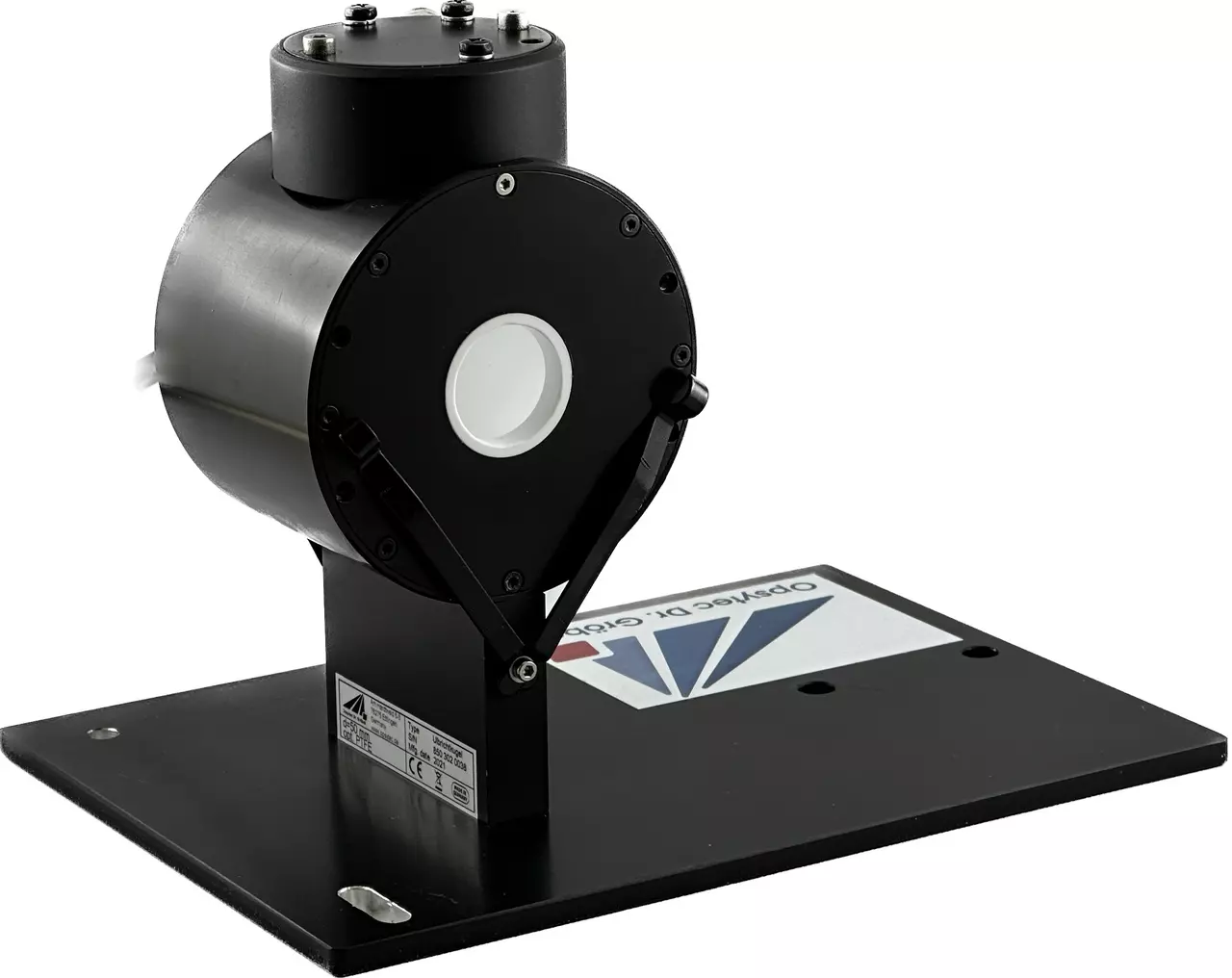

Die Opsytec-Ulbrichtkugel für das Agilent Cary 60 Spektralphotometer erweitert das Gerät um die Messung der diffusen Transmission und Reflexion transluzenter Proben – das Cary 60 selbst misst nur direkt. Die PTFE-Kugel mit 50 mm Durchmesser arbeitet im nutzbaren Spektralbereich von 200 nm bis 1100 nm und unterstützt Geometrien wie 0° und 8°. Mit dem umfangreichen Zubehörset lassen sich auch flüssige und pulverförmige Proben messen.
Bereichern Sie Ihre spektralphotometrischen Messungen mit unserer hochreflektierenden Ulbrichtkugel, speziell entwickelt für das Agilent Cary 60 Spektralphotometer. Perfekt für eine umfassende Materialcharakterisierung!
Diese Kugel garantiert präzise, zuverlässige und hochgenaue Reflexionsmessungen in Forschungslabors, Qualitätskontrollabteilungen und wissenschaftlichen Einrichtungen. Entdecken Sie die herausragenden Merkmale unserer Ulbrichtkugel:
- Entwickelt, um nahtlos mit dem Agilent Cary 60 Spektralphotometer zu arbeiten, was die Integration in Ihr bestehendes Setup erleichtert.
- Die Kugel besteht aus einem hochwertigen, diffus reflektierenden Material (PTFE), das eine gleichmäßige Lichtverteilung und minimale Absorption gewährleistet.
- Die Kugel ist mit einer speziellen Halterung ausgestattet, die eine einfache Montage an Ihrem Agilent Cary 60 Spektralphotometer ermöglicht.
- Hergestellt aus hochwertigen Materialien, als massive Hohlkugeln in einem zylindrischen Aluminium-Gehäuse, um eine lange Lebensdauer und zuverlässige Leistung zu gewährleisten.
Vertrauen Sie auf unsere hochwertige Ulbrichtkugel, um Ihre spektralphotometrischen Analysen auf die nächste Stufe zu heben. Steigern Sie die Präzision und Genauigkeit Ihrer Messungen und erhalten Sie verlässliche Ergebnisse, die Ihren Forschungs- und Qualitätskontrollanforderungen gerecht werden.
Kontaktieren Sie uns noch heute, um weitere Informationen zu erhalten und Ihre hochreflektierende Ulbrichtkugel für das Agilent Cary 60 Spektralphotometer zu erwerben. Machen Sie sich bereit für exzellente Messungen in Ihrem Labor!
Technische Daten, Zubehör und Halterungen für Cary 60 Ulbrichtkugel
| Durchmesser | 50 mm |
| Material | PTFE |
| Detektor | Si-Photodetektor |
| Spektralbereich, nutzbar | 200 nm - 1100 nm |
| Spektralbereich, empfohlen | 200 nm - 950 nm |
| Photometrischer Bereich | ~OD 2.5 |
| Ein-/Ausgänge | 2 |
| Öffnung für Probenzugang | 10 mm |
| Filterhalterung | Festprobenhalter, beidseitig |
| Zubehörset: | 8° Probenhalter, Durch. 6 mm |
| Port-Reduzierer von 10 mm auf 6 mm | |
| Pulverküvettenhalter 28 mm | |
| Küvettenhalter 10 mm |
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Bestellnummer | 850305 |
|---|
Die Kugel wird in den Probenraum des Agilent Cary 60 eingesetzt und misst diffuse Reflexion und Transmission.
| Bezeichnung | Bestellnummer |
|---|---|
| Zubehörset | 850308 |
| 8° Probenhalter, Durch. 6 mm | 850309 |
| Port-Reduzierer von 10 mm auf 6 mm | 850310 |
| Pulverküvettenhalter 28 mm | 850311 |
| Küvettenhalter 10 mm | 850312 |
Das Zubehörset enthält 8°-Probenhalter, Port-Reduzierer, Pulverküvettenhalter und Küvettenhalter; einzelne Teile sind auch für sich erhältlich. Der Port-Reduzierer verkleinert die 10-mm-Öffnung auf 6 mm, passend zum 8°-Probenhalter mit 6 mm.
| Bezeichnung | Bestellnummer |
|---|---|
| Reflexionsnormal (diffus) | 850313 |
| Kalibrierung Reflexionsnormal | 850314 |
Das diffuse Reflexionsnormal dient als Weißstandard; die Kalibrierung ist einzeln bestellbar.
Hinweise und FAQs für die Cary 60 Ulbrichtkugel
Direkte vs. diffuse Transmission
Direkte Transmission tritt typischerweise auf, wenn die optische Probe homogen und transparent ist. Das bedeutet, dass die Probe keine signifikante Streuung, Absorption oder Trübung aufweist. Die direkte Transmission kann mit vielen Spektralphotometern gemessen werden.
Die diffuse Transmission tritt in Proben auf, die nicht vollständig transparent oder homogen sind. Diese Proben können Streuungen, Trübungen oder Partikel enthalten, die das Licht im Inneren der Probe ablenken und in verschiedene Richtungen streuen.
Direkte vs. diffuse Reflexion
Die Begriffe „direkte Reflexion“ und „diffuse Reflexion“ geben die Art und Weise an, wie Licht von einer Oberfläche reflektiert wird. Ähnlich wie bei der Transmission beschreiben sie unterschiedliche Arten der Lichtreflexion, abhängig von den Eigenschaften der Oberfläche und des einfallenden Lichts. Entsprechend tritt die direkte Reflexion typischerweise bei glatten und ebenen Oberflächen auf, wie zum Beispiel einem Spiegel oder einer polierten Metalloberfläche.
Diffuse Reflexion tritt auf rauen, unebenen oder matten Oberflächen auf, die das Licht aufgrund von Unebenheiten oder Mikrostrukturen in verschiedene Richtungen streuen.
Transparente vs. transluzente Proben
Transparente und transluzente Proben unterscheiden sich in ihrer Lichtdurchlässigkeit. Transparente Materialien, wie Glas oder klare Plastikfolien, lassen Licht ungehindert hindurch und ermöglichen eine klare Sicht auf das, was sich dahinter befindet. Transluzente Materialien hingegen, wie Milchglas oder gefrostetes Plastik, erlauben zwar das Eindringen von Licht, streuen es jedoch in unterschiedliche Richtungen, wodurch Objekte dahinter nicht deutlich sichtbar sind. Die Unterscheidung zwischen transparent und transluzent ist wichtig, um die optischen Eigenschaften von Materialien zu verstehen und sie entsprechend in verschiedenen Anwendungen zu nutzen, sei es in Architektur, Design oder in der Wissenschaft.
Bei transluzenten Proben wird eindringende Strahlung in der Probe gestreut und teilweise in Richtung des Einfalls reflektiert. Die Ulbrichtkugel für das Cary 60 kann durch den zweiten Port die Probe gerichtet beleuchten und die diffus reflektierte Strahlung messen.
Zusammenfassung
Zusammenfassend gesagt, hängt die Wahl zwischen direkter Transmission und diffuser Transmission von der Art der zu untersuchenden Probe und den spezifischen Untersuchungszielen ab. In den meisten Fällen werden transparente, homogene Proben durch direkte Transmission analysiert, während undurchsichtige oder streuende Proben die Messung der diffusen Transmission erfordern, um eine genauere Charakterisierung zu ermöglichen. Hier ist die Opsytec Ulbrichtkugel für das Cary 60 die ideale Ergänzung.
Kalibrierung
Für die absolute Kalibrierung wird ein Reflexionstandard mit bekannter Reflexion benötigt.
Die Wellenlängenkalibrierung erfolgt bereits im Spektralphotometer Cary 60.
Die Definitionen der dabei gemessenen Größen stehen unter Photometrische Größen.
Downloads
Frequently Asked Questions
Ist die Ulbrichtkugel kompatibel zum Agilent Cary 60?
Ja, die Ulbricht-Kugel ist voll kompatibel mit dem Cary 60.
Benötigen ich zusätzliche Agilent-Komponenten für den Betrieb?
Nein, für den Betrieb ist kein spezielles Softwaremodul und keine weitere Lizenz erforderlich.
Kann ich Transmission und Reflexion messen?
Ja, Sie können Transmission und Reflexion messen.
Für die Transmission führen Sie wie gewohnt eine BASELINE-Korrektur durch.
Wenn Sie die diffuse Reflexion messen möchten, benötigen Sie ein Referenzobjekt. Dies ist in der Regel ein Reflexionstarget mit bekannter Reflexion. Dieses bieten wir optional an.
Wenn Sie die diffuse Reflexion von Pulvern messen möchten, benötigen Sie zudem einen Pulverhalter. Diesen bieten wir optional an.
