UV-Strahlung in der Wasser- und Umwelttechnik: Desinfektion, Photolyse und Advanced Oxidation

UV-Strahlung wird in der Wasser- und Umwelttechnik für drei technisch unterschiedliche Aufgaben eingesetzt: die Inaktivierung von Mikroorganismen (Desinfektion), den direkten photochemischen Abbau gelöster Stoffe (Photolyse) und die Erzeugung reaktiver Radikale in Kombination mit Oxidationsmitteln (Advanced Oxidation Processes, AOP). Allen drei Verfahren liegt dieselbe physikalische Größe zugrunde: die Fluenz, also die im Medium tatsächlich absorbierte Strahlungsenergie pro Fläche, nicht die an der Lampe oder am Reaktorrand gemessene Bestrahlungsstärke. Die zentrale technische Herausforderung besteht darin, aus einer an einem Punkt gemessenen Bestrahlungsstärke auf die im gesamten durchströmten Volumen wirksame Dosis zu schließen. Dafür sind Wellenlänge, optische Weglänge, Transmission des Mediums und Verweilzeitverteilung gemeinsam ausschlaggebend – eine einzelne Kenngröße reicht nicht aus.

Der Weltmarkt für UV-Desinfektionsgeräte wurde 2025 auf rund 5,63 Milliarden US-Dollar geschätzt und soll 2026 etwa 6,25 Milliarden US-Dollar erreichen; bis 2034 wird ein Anstieg auf 15,59 Milliarden US-Dollar bei einer jährlichen Wachstumsrate von 12,1 Prozent prognostiziert (Fortune Business Insights, 2026). Die Wasser- und Abwasserbehandlung stellt darin das größte Anwendungssegment. Eine unabhängige Erhebung kommt für den Zeitraum 2024–2029 auf eine vergleichbare Wachstumsrate von rund 12 Prozent und sieht den asiatisch-pazifischen Raum als am schnellsten wachsende Region (Mordor Intelligence, 2025).

Innerhalb dieses Marktes verschiebt sich die Technologiebasis spürbar in Richtung Halbleiterquellen: Der globale UV-LED-Markt wird für 2025 mit rund 1,6 Milliarden US-Dollar beziffert und soll bis 2035 auf 12,4 Milliarden US-Dollar wachsen, mit einer jährlichen Wachstumsrate von 23,5 Prozent zwischen 2026 und 2035; der UV-C-Bereich (200–280 nm) wächst mit rund 25,3 Prozent pro Jahr sogar noch schneller (Global Market Insights, 2026). Als expliziten regulatorischen Treiber nennt diese Analyse die überarbeitete EU-Quecksilberverordnung, die Herstellung, Import und Export quecksilberhaltiger Lampen ab Ende 2026 untersagt und damit quecksilberfreie Alternativen begünstigt – Grundlagen zu diesen Quellen führt UV-LEDs für UVA-, UVB- und UVC-Anwendungen.

Ein zweiter regulatorischer Treiber liegt im Abwasserbereich: Die EU-Kommunalabwasserrichtlinie (Richtlinie (EU) 2024/3019) verpflichtet Kläranlagen ab 150.000 Einwohnerwerten zur Einführung einer vierten Reinigungsstufe zur Entfernung von Spurenstoffen, gestaffelt auf 20 Prozent der Anlagen bis 2033, 60 Prozent bis 2039 und alle betroffenen Anlagen bis 2045, mit einer geforderten mittleren Eliminationsleistung von mindestens 80 Prozent gegenüber definierten Indikatorsubstanzen. Als anerkannte Verfahren für diese Stufe werden unter anderem die Kombinationen Ozon plus UV, Wasserstoffperoxid plus UV sowie Titandioxid plus UV genannt. Diese Vorgabe wirkt unmittelbar auf die Prozessseite: Wo bislang eine reine Keimreduktion ausreichte, wird nun zusätzlich eine dokumentierte, auf Indikatorstoffe bezogene Abbauleistung verlangt – mit entsprechend höheren Anforderungen an Dosiskontrolle, Matrixcharakterisierung und Nachweisführung.

Für die Marktdefinition ist wichtig, dass „UV-Desinfektionsgeräte“ und „UV-LED-Markt“ unterschiedliche Abgrenzungen verwenden und Anwendungen außerhalb der Wasser- und Umwelttechnik (Oberflächen-, Luft- und Lebensmitteldesinfektion) mit einschließen; die genannten Zahlen sind daher als Marktindikatoren für die technologische Richtung zu verstehen, nicht als exakte Kennzahl für den Teilmarkt Wasseraufbereitung allein.

Der Übergang von Quecksilberlampen zu UV-LEDs ist der technisch bedeutsamste Trend im Betrachtungszeitraum. Technisch bleibt der elektrische Wirkungsgrad von UV-C-LEDs bei rund 265 nm mit historisch 1 bis 6 Prozent gegenüber rund 35 Prozent bei Niederdrucklampen noch deutlich im Nachteil; jüngere, unter Laborbedingungen von der Physikalisch-Technischen Bundesanstalt validierte Bauteile erreichen jedoch bereits über 10 Prozent Wirkungsgrad bei 265 nm beziehungsweise 7,5 Prozent bei vergleichbarer Wellenlänge – eine Verbesserung, die den praktischen Einsatzbereich von UV-LEDs von kleinen Point-of-Use-Systemen zunehmend in Richtung größerer kommunaler Anwendungen verschiebt.

Mit der zunehmenden Verbreitung von UV-LEDs mit frei wählbarer, herstellerabhängiger Peak-Wellenlänge verliert die traditionelle, ausschließlich auf 254 nm bezogene Validierungspraxis an Allgemeingültigkeit. Eine internationale Fachorganisation (International Ultraviolet Association) hat deshalb 2023 ein von einer Task Force erarbeitetes, begutachtetes Rahmenwerk veröffentlicht, das empfiehlt, Desinfektionsbenchmarks nicht mehr ausschließlich auf 254 nm zu beziehen, germizid gewichtete Sensoren einzusetzen und bei intermittierendem Betrieb gezielt zu prüfen, ob unbestrahltes Wasser während der Einschaltverzögerung am Reaktor vorbeiströmen kann (IUVA Task Force, 2023).

UV-Strahlung im Bereich von etwa 200 bis 300 nm wird von Nukleinsäuren stark absorbiert, mit einem Absorptionsmaximum nahe 260 nm. Die Absorption führt zur Bildung von Photoprodukten in der DNA und RNA, vor allem Cyclobutan-Pyrimidin-Dimeren, die die Replikation und Transkription der Mikroorganismen stören und sie dadurch reproduktiv inaktivieren. Anders als bei chemischen Desinfektionsmitteln entsteht keine Reaktion mit dem umgebenden Wasser im klassischen Sinn; UV wirkt photophysikalisch am Zielorganismus selbst. Bei der direkten Photolyse absorbiert stattdessen der zu behandelnde gelöste Stoff die Strahlung und wird dabei in seiner Molekülstruktur verändert oder gespalten. Bei Advanced Oxidation Processes wird zusätzlich ein Oxidationsmittel – meist Wasserstoffperoxid, seltener Chlor, Persulfat oder Ozon – durch UV-Photolyse gespalten; die dabei entstehenden Hydroxylradikale reagieren nahezu unselektiv mit organischen Molekülen im Wasser. Welcher Mechanismus dominiert, hängt vom eingesetzten Spektrum und vom Absorptionsverhalten der Wassermatrix ab.

Für die drei genannten Wirkmechanismen kommen unterschiedliche Strahlungsquellen zum Einsatz, die sich in Spektrum, elektrischem Wirkungsgrad und Betriebsverhalten deutlich unterscheiden.

Für Advanced Oxidation Processes und photokatalytische Verfahren ist zusätzlich die Wellenlänge auf den Absorptionsbereich des Oxidationsmittels beziehungsweise Halbleiters abzustimmen: Wasserstoffperoxid absorbiert im UV-C- und UV-B-Bereich, während photokatalytisch aktive Halbleiter wie Titandioxid überwiegend im UV-A-Bereich um 365 nm angeregt werden – Grundlagen dazu führt Photokatalyse: Mechanismus, Materialien und Messtechnik.

• Fluenz beziehungsweise UV-Dosis (mJ/cm² oder J/m²): Das Produkt aus Fluenzrate und Verweilzeit bestimmt den erreichten Inaktivierungs- oder Abbaugrad. Sie ist die eigentliche Wirkgröße, nicht die elektrische Lampenleistung.
• Fluenzrate beziehungsweise Bestrahlungsstärke (mW/cm²): Sie beschreibt die Photonenleistung pro Fläche an einem Ort und variiert im Reaktor räumlich stark, abhängig vom Abstand zur Quelle und von der lokalen Absorption.
• UV-Transmission (UVT, meist bei 254 nm, bezogen auf 1 cm oder 10 mm Schichtdicke): Sie bestimmt, wie schnell die Strahlung mit zunehmender Weglänge geschwächt wird, und ist damit direkt in die Berechnung der mittleren Fluenz im Reaktorvolumen einzubeziehen.
• Hydraulische Verweilzeitverteilung: In Durchflussreaktoren erhält nicht jedes Wasserpaket dieselbe Verweilzeit; Kurzschlussströmungen führen zu unterdosierten Teilströmen, selbst wenn die mittlere Verweilzeit ausreichend erscheint.
• Trübung und Partikelgehalt: Partikel können Mikroorganismen einschließen oder anlagern und sie dadurch vor Strahlung abschirmen, unabhängig von der im Wasser insgesamt gemessenen UVT.
• Gelöster organischer Kohlenstoff, Alkalinität, Nitrat, Halogenide: Bei AOP-Verfahren wirken diese Parameter als Radikalfänger oder Konkurrenzabsorber und verändern die nutzbare Radikalausbeute unabhängig von der eingestrahlten Photonenmenge.
• Temperatur und pH-Wert: Sie beeinflussen sowohl die Reaktionskinetik der Photolyse und Oxidation als auch physiologische Reparaturmechanismen der Mikroorganismen nach der Bestrahlung.

Die elektrische Leistung einer Lampe ist keine optische Dosis. Zwischen elektrischer Eingangsleistung und tatsächlich im Medium ankommender, wirksamer Strahlung liegen mehrere Umwandlungsschritte: der elektrisch-optische Wirkungsgrad der Quelle, die spektrale Gewichtung auf den relevanten Wirkbereich, die geometrische Kopplung an das Reaktorvolumen und die Absorption im Medium selbst. Eine Verdopplung der Lampenleistung führt deshalb nicht notwendigerweise zu einer Verdopplung der Inaktivierungsleistung.

Eine Zeitangabe allein ist ebenfalls nicht ausreichend, wenn die Fluenzrate im Prozessverlauf nicht konstant ist. Alternde Lampen, verschmutzte Quarzhüllen und sich änderende Wassertrübung verschieben die tatsächlich anliegende Fluenzrate, sodass dieselbe Bestrahlungszeit im Betrieb zu einer anderen Dosis führt als bei der Inbetriebnahme.

Trübung und Partikelassoziation werden häufig unterschätzt. Untersuchungen an goethitgebundenen Bakterienzellen zeigen, dass bereits Trübungswerte zwischen 1 und 50 NTU einen messbaren Schutz vor UV-Inaktivierung erzeugen können, weil die Partikel die Mikroorganismen abschirmen, ohne dass sich die im Reinwasseranteil gemessene UVT entsprechend verändert. Eine repräsentative UVT-Messung beschreibt daher nicht zwangsläufig die tatsächlich wirksame Dosis in einer partikelbehafteten Matrix.

Nicht jeder Zielorganismus reagiert auf dieselbe Fluenz gleich empfindlich. Adenoviren gelten als vergleichsweise resistent gegenüber monochromatischer 254-nm-Strahlung, weil ihre doppelsträngige DNA über wirtszelluläre Reparaturmechanismen (Host-Cell Reactivation) repariert werden kann; polychromatische Mitteldruckstrahlung erzielt bei gleicher 254-nm-äquivalenter Dosis häufig eine höhere Inaktivierung, da zusätzliche Wellenlängen andere Schädigungsmechanismen auslösen. Eine für Escherichia coli validierte Dosis lässt sich deshalb nicht ohne Prüfung auf andere Zielorganismen übertragen.

Nach der Bestrahlung ist die Inaktivierung nicht zwangsläufig endgültig. Manche Bakterien verfügen über Photolyase-Enzyme, die UV-induzierte DNA-Schäden bei anschließender Bestrahlung mit sichtbarem oder UV-A-Licht reparieren können (Photoreaktivierung); daneben existieren lichtunabhängige Dunkelreparaturmechanismen. Mitteldruckstrahlung reduziert die Photolyase-Aktivität stärker als monochromatische Niederdruckstrahlung, vermutlich durch Oxidation des Flavin-Cofaktors des Enzyms – ein Effekt, der bei der Auswahl der Lichtquelle für Anwendungen mit anschließender Lichteinwirkung relevant ist.

Schließlich gilt das Reziprozitätsgesetz (Bunsen-Roscoe-Gesetz), wonach dieselbe photochemische Wirkung durch das Produkt aus Bestrahlungsstärke und Zeit bestimmt wird, in biologischen Systemen nur eingeschränkt. Bei sehr niedrigen Dosisraten können physiologische Gegenregulationen den Effekt teilweise kompensieren; bei sehr hohen oder sehr niedrigen Bestrahlungsstärken wurden zudem Abweichungen von der einfachen Zeit-Intensitäts-Äquivalenz beobachtet. Für viele technische UV-Wasseranwendungen im üblichen Betriebsbereich ist die Reziprozität näherungsweise erfüllt, was Studien zur solaren Wasserdesinfektion mit vergleichbaren Inaktivierungsraten über einen gewissen Intensitätsbereich stützen (MDPI Water, 2024); sie darf jedoch nicht unbesehen auf extreme Betriebsbedingungen oder auf alle Organismen übertragen werden.

Die Abschwächung der Strahlung im Wasser folgt dem Lambert-Beer-Gesetz und ist wellenlängenabhängig: Kurzwellige Anteile werden in der Regel stärker absorbiert als längerwellige. Eine an der Reaktorwand gemessene, breitbandige Bestrahlungsstärke beschreibt deshalb nicht das Spektrum, das in größerer Tiefe im Medium ankommt – aus einer polychromatischen Quelle wird im Inneren eines absorbierenden Mediums effektiv eine andere, spektral verschobene Quelle. Für Verfahren, deren Wirkmechanismus wellenlängenabhängig ist (etwa die Photolyse von Wasserstoffperoxid im UV-C-Bereich gegenüber der Anregung von Titandioxid im UV-A-Bereich), verändert sich damit die tatsächlich nutzbare Wirkung über die Reaktortiefe.

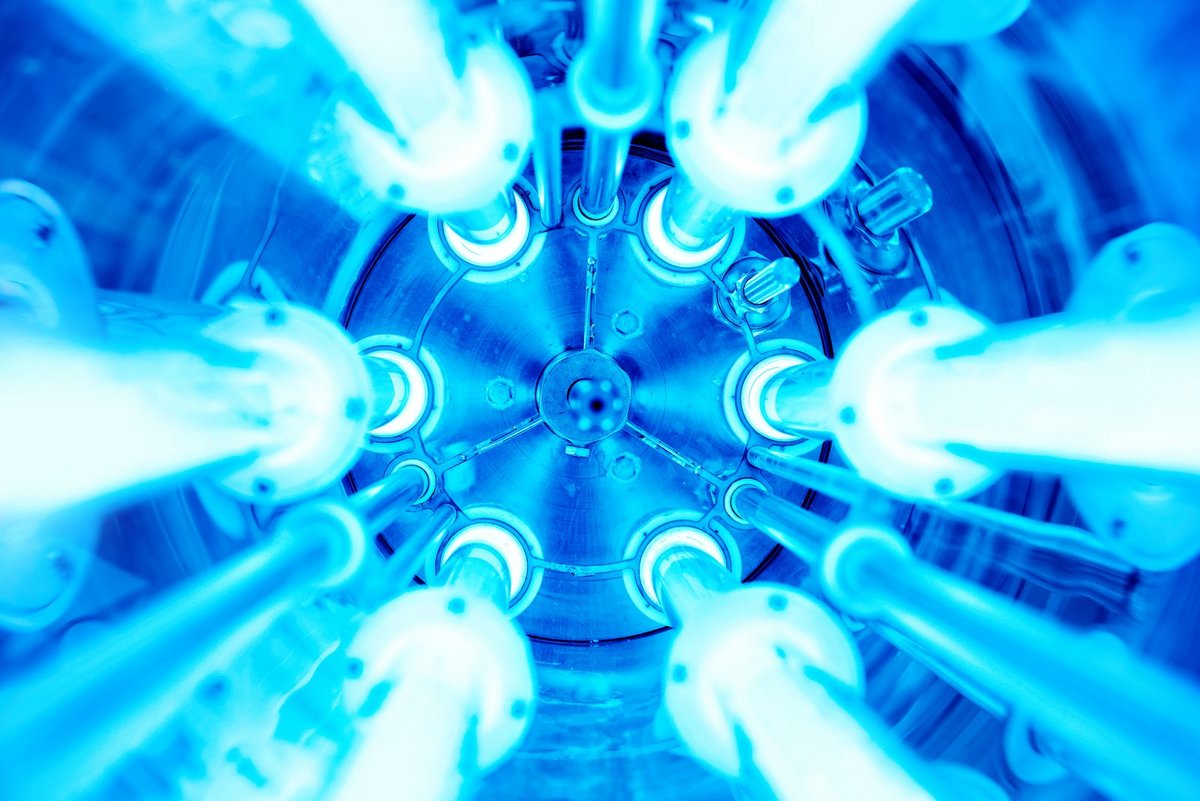

Die Reaktorgeometrie bestimmt zusätzlich, welcher Anteil des Volumens überhaupt mit ausreichender Fluenzrate erreicht wird. Ringspaltreaktoren, Kanalreaktoren mit mehreren Lampenreihen und Reaktoren mit reflektierenden Innenflächen erzeugen unterschiedliche Fluenzratenverteilungen bei gleicher installierter Lampenleistung. Quarzhüllen um die Lampen mindern zwar die direkte Wasserberührung, führen aber durch Foulingbildung (Kalk-, Eisen- oder Biofilmablagerungen) zu einer im Betrieb zunehmenden, wellenlängenabhängigen Transmissionsminderung, die ohne kontinuierliche Überwachung unbemerkt bleiben kann.

Die Energie eines einzelnen Photons ergibt sich aus der Beziehung E = h · c / λ, mit dem Planckschen Wirkungsquantum h, der Lichtgeschwindigkeit c und der Wellenlänge λ. Bei 254 nm entspricht dies etwa 4,88 eV beziehungsweise, auf ein Mol Photonen bezogen, rund 471 kJ/mol. Diese Energie liegt deutlich über der Bindungsdissoziationsenergie der O–O-Bindung in Wasserstoffperoxid (in der Literatur meist mit rund 210 kJ/mol angegeben), sodass ein einzelnes absorbiertes 254-nm-Photon ausreicht, um H₂O₂ homolytisch in zwei Hydroxylradikale zu spalten – die Grundlage des UV/H₂O₂-Advanced-Oxidation-Verfahrens.

Für die Kalibrierung von UV-Quellen im germiziden Bereich hat sich das chemische Aktinometer aus Kaliumiodid und Kaliumiodat etabliert (Rahn, Photochemistry and Photobiology, 1997). Die Quantenausbeute dieser Reaktion liegt bei 254 nm bei etwa 0,75 ± 0,03 und ist über die Iodidkonzentration und Temperatur korrigierbar; die Lösung absorbiert alle Wellenlängen unterhalb von 290 nm nahezu vollständig und ist oberhalb von 330 nm optisch transparent, wodurch sie sich gezielt zur Bestimmung der einfallenden Fluenz einer Niederdruck-Quecksilberquelle eignet, deren Emission zu mehr als 85 Prozent bei 254 nm liegt. Aktinometrische Messungen dienen in der Praxis als unabhängige Kontrolle physikalischer Radiometermessungen, weil sie die tatsächlich photochemisch wirksame Fluenz über eine bekannte Reaktion abbilden statt über eine kalibrierte Sensorantwort.

In der behördlichen Praxis wird die tatsächliche Wirksamkeit eines UV-Reaktors nicht allein rechnerisch aus Bestrahlungsstärke und Verweilzeit bestimmt, sondern über die reduktionsäquivalente Dosis (Reduction Equivalent Dose, RED) validiert: Ein Surrogatorganismus mit bekannter, im Laborreaktor kalibrierter Dosis-Wirkungs-Beziehung wird durch den zu prüfenden Reaktor geleitet; aus dem gemessenen Inaktivierungsgrad wird auf die im Reaktor wirksame Fluenz zurückgerechnet. Diese Methode berücksichtigt implizit die reale Fluenzratenverteilung, Kurzschlussströmungen und geometrische Effekte, die eine rein rechnerische Abschätzung nicht abbilden kann. Die dafür benötigte Dosis-Wirkungs-Kalibrierung des Surrogatorganismus erfolgt unter definierter Probengeometrie in Bestrahlungskammern mit dosisbasierter, nicht zeitbasierter Beendigung der Exposition, etwa über UV-MAT.

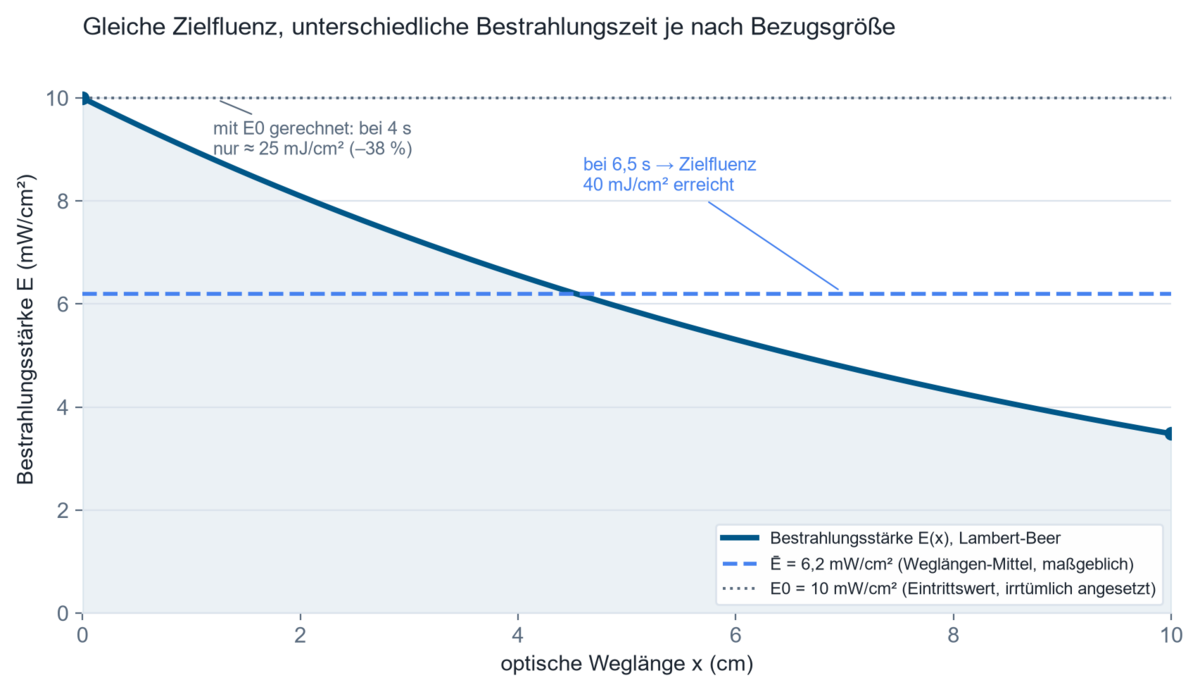

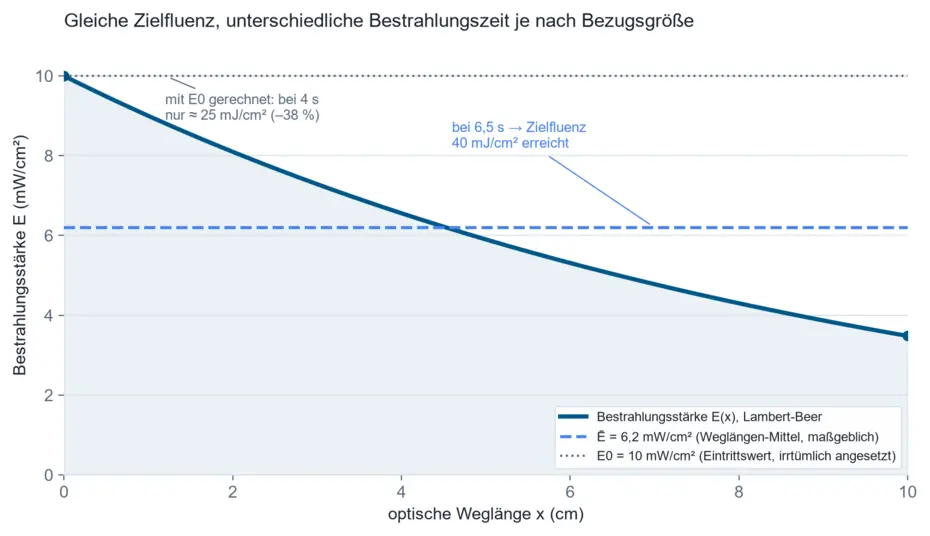

1. Annahmen. Ein Reaktorquerschnitt mit einer optischen Weglänge von 10 cm wird von Wasser mit einer UV-Transmission von 90 Prozent pro Zentimeter (UVT₁cm = 0,90 bei 254 nm) durchströmt. An der Wassereintrittsseite liegt eine Bestrahlungsstärke von 10 mW/cm² an. Gefordert ist eine Fluenz von 40 mJ/cm² (entspricht 400 J/m², dem in Deutschland für zugelassene UV-Anlagen zur Trinkwasserdesinfektion geforderten Mindestwert, bezogen auf Bacillus subtilis bei 254 nm).

2. Modell. Der dekadische Absorptionskoeffizient ergibt sich aus a = −lg(T) / 1 cm = 0,0458 cm⁻¹. Die über die Weglänge L gemittelte Bestrahlungsstärke folgt aus der Integration des Lambert-Beer-Gesetzes: Ē = E₀ · (1 − 10^(−a·L)) / (a · L · ln 10).

3. Rechnung. Mit a·L = 0,458 ergibt sich 10^(−a·L) = 0,348; damit Ē = 10 mW/cm² · (1 − 0,348) / (0,458 · 2,303) ≈ 6,2 mW/cm². Die erforderliche Bestrahlungszeit für die Zielfluenz beträgt t = 40 mJ/cm² / 6,2 mW/cm² ≈ 6,5 s.

4. Ergebnis. Würde stattdessen ohne Berücksichtigung der Absorption mit dem Eintrittswert von 10 mW/cm² gerechnet, ergäbe sich eine (zu kurze) Bestrahlungszeit von nur 4 s. Bei dieser Zeit läge die tatsächlich im Mittel über den Querschnitt erreichte Fluenz nur bei rund 25 mJ/cm² – etwa 38 Prozent unter dem geforderten Wert.

5. Technische Interpretation. Das Beispiel zeigt, warum eine an der Eintrittsseite gemessene Bestrahlungsstärke ohne Kenntnis von UVT und optischer Weglänge zu einer systematischen Überschätzung der wirksamen Dosis führt. In der Praxis wird dieses Risiko durch UVT-geführte Dosis-Pacing-Regelungen und durch eine RED-basierte Validierung begrenzt, nicht durch eine einmalige rechnerische Auslegung.

Öffentliche Trinkwasserversorgung: UV-Desinfektion ergänzt oder ersetzt in Kombination mit einer Restdesinfektion chemische Verfahren, weil sie ohne Zugabe von Chemikalien wirkt und gegen chlorresistente Protozoen wie Cryptosporidium und Giardia wirksam ist. Kritisch ist hier die kontinuierliche Einhaltung der nach nationalem Regelwerk geforderten Mindestdosis über die gesamte Betriebszeit einschließlich Lampenalterung und Foulingbildung.

Kommunale Abwasserbehandlung und vierte Reinigungsstufe: Neben der klassischen Ablaufdesinfektion gewinnt UV in Kombination mit Wasserstoffperoxid oder Ozon als Baustein der in der EU-Kommunalabwasserrichtlinie geforderten Spurenstoffelimination an Bedeutung. Kritische Prozessgröße ist hier weniger die reine Inaktivierungsdosis als die AOP-Fluenz in Bezug auf eine gemessene Konzentrationsabsenkung definierter Indikatorsubstanzen, unter realer, organisch belasteter Matrix.

Wasserwiederverwendung: Bei der Aufbereitung von gereinigtem Abwasser zu Bewässerungs- oder Betriebswasser wird UV häufig mit Chlor oder Peroxid kombiniert (UV/Cl₂, UV/H₂O₂), um sowohl mikrobiologische als auch chemische Anforderungen gleichzeitig zu erfüllen. Die stärker schwankende und meist geringere UVT dieser Matrices macht eine kontinuierliche Transmissionsüberwachung besonders wichtig.

Industrielles Prozesswasser (Halbleiterfertigung, Pharma, Lebensmittel und Getränke): In der Reinstwasseraufbereitung dient UV bei 185 nm zusätzlich zum photochemischen Abbau von organischem Kohlenstoff (Total Organic Carbon), während bei 254 nm die mikrobiologische Kontrolle im Vordergrund steht. Kritisch ist die enge Spezifikation zulässiger Restkeimzahlen und organischer Spurenstoffe, die eine deutlich engere Prozessführung erfordert als in der kommunalen Wasserversorgung.

Schwimmbad- und Freizeitgewässer: UV reduziert die Bildung chlorierter Nebenprodukte, indem es den erforderlichen Chlorüberschuss senkt; die relevante Prozessgröße ist die Kombination aus UV-Dosis und Restdesinfektionsmittelkonzentration, nicht die UV-Dosis allein.

Aquakultur und Ballastwasserbehandlung: Beide Anwendungen erfordern hohe Durchflussraten bei stark schwankender, oft geringer UVT durch organische Fracht und Salzgehalt; internationale Regelwerke wie die IMO-Ballastwasser-Managementkonvention verlangen den Nachweis definierter Organismus-Reduktionsraten über unterschiedliche Größenklassen, was eine anwendungsspezifische biologische Validierung statt einer rein physikalischen Dosisberechnung notwendig macht.

Für stark trübe oder farbige Medien mit UVT-Werten deutlich unter 80 Prozent stoßen klassische Auslegungsrechnungen an ihre Grenzen, da die effektive optische Weglänge stark verkürzt ist und selbst kleine Trübungsschwankungen die wirksame Dosis überproportional verändern; hier sind kürzere Reaktorquerschnitte, höhere installierte Leistungsdichten und eine engmaschige UVT-Überwachung üblich. Für Anlagen mit stark intermittierendem oder sehr geringem Durchfluss bieten UV-LED-Systeme durch ihre sofortige Verfügbarkeit ohne Anlaufzeit einen Vorteil gegenüber Quecksilberlampen, die typischerweise eine Aufwärmphase benötigen und bei häufigem Schalten schneller altern; hierbei ist jedoch sicherzustellen, dass in Betriebspausen kein unbestrahltes Wasser den Reaktor passieren kann. Bei sehr hohen Durchflussraten, etwa in der Ballastwasserbehandlung, werden häufig mehrere parallele oder in Reihe geschaltete Reaktoreinheiten mit Mitteldruckstrahlern eingesetzt, um die erforderliche Fluenz trotz kurzer Verweilzeit zu erreichen. Für oberflächen- und dünnschichtbezogene Sonderanwendungen werden zunehmend Far-UVC-Excimerquellen um 222 nm untersucht, deren geringe Eindringtiefe für Volumenanwendungen in Wasser meist ungünstig, für dünne Filme oder Oberflächenbehandlung aber gezielt nutzbar ist.

Ausgangspunkt jeder Messaufgabe ist die Frage, welche physikalische Größe für die Prozessbewertung tatsächlich benötigt wird. Für die Auslegung und Abnahme eines Reaktors ist die auf den germiziden oder photolytischen Wirkbereich gewichtete Fluenzrate an mehreren repräsentativen Positionen im Strömungsquerschnitt relevant, nicht ein einzelner Messpunkt am Reaktorrand. Für den laufenden Betrieb ist zusätzlich die UV-Transmission des durchströmten Mediums kontinuierlich zu erfassen, da sie sich mit Rohwasserqualität und Vorbehandlung ändert.

Eine Breitbandmessung ist ausreichend, wenn die Quelle spektral bekannt und stabil ist, etwa bei monochromatischen Niederdrucklampen, und wenn keine spektrale Verschiebung über die Betriebsdauer zu erwarten ist. Eine spektrale Messung wird notwendig, sobald polychromatische Quellen (Mitteldrucklampen), UV-LEDs mit herstellerabhängig streuenden Peak-Wellenlängen oder Verfahren mit wellenlängenspezifischem Wirkmechanismus (AOP, Photokatalyse) eingesetzt werden, sowie wenn spektrale Veränderungen über die Lampenlebensdauer dokumentiert werden müssen. Die Anforderungen an Online-Sensoren für die Wasserqualität, einschließlich Ansprechzeit, Linearität und Wiederholpräzision, sind in ISO 15839 grundsätzlich beschrieben und dienen als Rahmen auch für UV-spezifische Sensorprüfungen (ISO 15839). Eine Übersicht zur Auswahl von UV-Sensoren nach Spektralbereich und Messgeometrie sowie zur grundsätzlichen Funktionsweise, wie UV-Sensoren intern arbeiten, unterstützt bei dieser Entscheidung.

In größeren Anlagen wird die Bestrahlungsstärke nicht mehr punktuell geprüft, sondern kontinuierlich in die Anlagensteuerung eingebunden. Dosis-Pacing-Regelungen passen die Lampenleistung oder die Durchflussmenge in Echtzeit an die gemessene UV-Transmission und Bestrahlungsstärke an, sodass bei sinkender Wassertransmission automatisch die installierte Leistung erhöht oder der Durchfluss gedrosselt wird, um die geforderte Mindestdosis einzuhalten. Dieses Vorgehen ersetzt die früher übliche statische Auslegung auf einen ungünstigsten anzunehmenden Betriebsfall durch eine dynamische, am tatsächlichen Zustand orientierte Regelung und reduziert damit sowohl das Unterdosierungsrisiko als auch den durchschnittlichen Energieeinsatz.

Sicherheitsrelevant ist die Verknüpfung der Sensorwerte mit Alarm- und Abschaltlogiken: Unterschreitet die gemessene Bestrahlungsstärke einen definierten Grenzwert, muss die Anlage nach dem in Regelwerken wie dem DVGW-Arbeitsblatt W 294-1 beschriebenen Prinzip den betroffenen Wasserstrom automatisch sperren oder in eine sichere Betriebsart überführen (DVGW-Arbeitsblatt W 294-1). Digitale Sensorschnittstellen erlauben es zusätzlich, Kalibrierstatus und Sensortyp an die Steuerung zu übermitteln, sodass unbemerkte Sensordrift oder abgelaufene Kalibrierintervalle als eigenständige Fehlerursache erkannt werden, statt fälschlich als Prozessabweichung interpretiert zu werden. Diese Rückkopplung ist Voraussetzung für vorausschauende Wartungskonzepte, bei denen Lampentausch und Quarzhüllenreinigung nicht mehr nach starrem Intervall, sondern nach gemessenem Leistungsabfall geplant werden.

Für diese Aufgaben eignen sich in Labor- und Prozessanwendungen Radiometer mit einem zum jeweiligen Verfahren passenden Sensor, etwa das RMD Pro. Wo polychromatische Quellen charakterisiert oder spektrale Veränderungen über die Lampenlebensdauer verfolgt werden sollen, ist ein Spektralradiometer wie das SR900 mit einem Erfassungsbereich von 200 bis 1100 nm angebracht. In technischen Anlagen übernehmen fest eingebaute, digitale Sensoren wie PLC.D die laufende Überwachung und liefern zusätzlich zum Messwert Sensortyp und Kalibrierstand an die Anlagensteuerung.

Unter dem Thema Umwelttechnik führt die Themenübersicht der Kundenveröffentlichungen aktuell über 20 Arbeiten. Die folgenden sechs zeigen beispielhaft, worauf es in der Praxis der Photolyse und Advanced Oxidation Processes ankommt: Matrixeinfluss, Reaktorführung und die Bewertung dessen, was nach der Bestrahlung im Wasser verbleibt.

Eine Untersuchung an einer TiO₂-beschichteten Mikrofiltrationsmembran zeigt am Beispiel von Steroidhormonen, wie stark organische Hintergrundbelastung den photokatalytischen Abbau bremst.

Influence of organic matter on the photocatalytic degradation of steroid hormones by TiO2-coated polyethersulfone microfiltration membrane. Liu, Siqi, Pattabhiramayya C. Edara, and Andrea I. Schäfer. Water Research 245 (2023): 120438. ScienceDirect

Eine vergleichende Studie stellt Adsorption, Photolyse und weitergehende Oxidation an demselben Wirkstoff nebeneinander und ordnet Kinetik und Reaktionswege ein.

The fate of aqueous betrixaban during adsorption, photolysis, and advanced oxidation: Removal, kinetics, and reaction mechanisms. Jasemizad, Tahereh, Lev Bromberg, and Lokesh P. Padhye. Journal of Water Process Engineering 44 (2021): 102430. ScienceDirect

Zwei Arbeiten zu trizyklischen Antidepressiva untersuchen gezielt Photo-Transformationsprodukte und deren Abhängigkeit von pH-Wert, Konzentration und Temperatur sowie deren biologische Abbaubarkeit und Toxizität.

Initial fate assessment of teratogenic drug trimipramine and its photo-transformation products – Role of pH, concentration and temperature. Khaleel, Nareman DH, et al. Water Research 108 (2017): 197–211. ScienceDirect

UV-photodegradation of desipramine: impact of concentration, pH and temperature on formation of products including their biodegradability and toxicity. Khaleel, Nareman DH, et al. Science of The Total Environment 566 (2016): 826–840. ScienceDirect

Eine Arbeit zu einem kontinuierlich durchströmten, strukturierten Reaktor beschreibt einen Reaktortyp für den photochemischen Abbau gelöster Schadstoffe unter Durchflussbedingungen.

A new continuous flow-through structured reactor for the photodegradation of aqueous contaminants. Fernandez-Perez, Amparo, et al. Journal of Environmental Chemical Engineering 6.4 (2018): 4070–4077. ScienceDirect

Eine Untersuchung zur Entfernung eines Zytostatikums verbindet die weitergehende Oxidation mit anschließender aerober Abbaubarkeits- und Toxizitätsprüfung und zeigt damit, dass der Rückgang der Ausgangskonzentration allein keine hinreichende Bewertungsgröße ist.

Removal of the anti-cancer drug methotrexate from water by advanced oxidation processes: Aerobic biodegradation and toxicity studies after treatment. Lutterbeck, Carlos Alexandre, et al. Chemosphere 141 (2015): 290–296. ScienceDirect

Weitere Anwendungsfälle nach Themengebiet listet die Übersicht Veröffentlichungen von Kunden – nach Themen.

• DVGW Deutscher Verein des Gas- und Wasserfaches, Arbeitsblatt W 294-1 (2023-12): Planung, Betrieb und Überwachung von UV-Desinfektionsanlagen in der Wasserversorgung. DVGW
• DIN EN 14897 / DIN 19294-1: Normen für UV-Geräte zur Trinkwasserdesinfektion innerhalb von Gebäuden beziehungsweise in der zentralen Wasseraufbereitung. DIN Media
• United States Environmental Protection Agency, Ultraviolet Disinfection Guidance Manual for the Final Long Term 2 Enhanced Surface Water Treatment Rule (2006). US EPA
• International Organization for Standardization, ISO 15839:2003 (EN ISO 15839:2006): Water quality – On-line sensors/analysing equipment for water – Specifications and performance tests. ISO
• International Ultraviolet Association (IUVA) Task Force, „Considerations for determining the performance of ultraviolet light emitting diode (UV-LED) water disinfection systems“, Water Environment Research 95 (2023). PubMed
• Europäisches Parlament und Rat der Europäischen Union, Richtlinie (EU) 2024/3019 über die kommunale Abwasserbehandlung (Neufassung), insbesondere Art. 8 zur vierten Reinigungsstufe. EUR-Lex
• Eine vollständige Übersicht der geltenden UV-Regelwerke nach Land und Lampentyp führt Richtlinien, Normen und Standards im UV.

Wie funktioniert die UV-Desinfektion von Wasser physikalisch?
UV-Strahlung im Bereich um 254 nm wird von Nukleinsäuren der Mikroorganismen absorbiert und erzeugt dort Photoprodukte, vor allem Pyrimidin-Dimere, die Replikation und Transkription verhindern. Die Mikroorganismen werden dadurch reproduktiv inaktiviert, nicht chemisch zersetzt. Entscheidend ist die insgesamt absorbierte Fluenz, nicht allein die Bestrahlungsdauer.

Welche UV-Dosis ist für die Trinkwasserdesinfektion erforderlich?
In Deutschland gilt für zugelassene UV-Anlagen eine Mindestdesinfektionswirksamkeit von 400 J/m² (40 mJ/cm²), bezogen auf Bacillus subtilis bei 254 nm. International orientieren sich Anforderungen häufig an der reduktionsäquivalenten Dosis für Cryptosporidium, Giardia und Viren, die je nach Zielorganismus und geforderter Log-Reduktion unterschiedlich hoch ausfällt.

Was unterscheidet UV-Desinfektion von Advanced Oxidation Processes?
Bei der Desinfektion wirkt die Strahlung direkt auf die Nukleinsäuren der Zielorganismen. Bei Advanced Oxidation Processes wird zusätzlich ein Oxidationsmittel wie Wasserstoffperoxid photolytisch gespalten, wodurch Hydroxylradikale entstehen, die gelöste organische Stoffe unselektiv oxidieren. Beide Verfahren nutzen dieselbe Strahlungsquelle, aber unterschiedliche Wirkmechanismen und Zielgrößen.

Warum reicht die elektrische Lampenleistung nicht als Maß für die Desinfektionsleistung?
Zwischen elektrischer Leistung und wirksamer Fluenz liegen der elektrisch-optische Wirkungsgrad der Quelle, die spektrale Nutzbarkeit für den Zielmechanismus sowie die Absorption im Medium. Diese Umwandlungsschritte sind nicht konstant und ändern sich mit Lampenalter, Verschmutzung und Wasserqualität, sodass gleiche elektrische Leistung unterschiedliche tatsächliche Dosen ergeben kann. Die allgemeine Herleitung – von der elektrischen Leistung über den elektrooptischen Wirkungsgrad bis zur Messgröße am Wirkort – steht unter radiometrischen Größen.

Wie wird die UV-Dosis in einem Durchflussreaktor validiert?
Die reduktionsäquivalente Dosis (RED) wird über Biodosimetrie ermittelt: Ein Surrogatorganismus mit bekannter Dosis-Wirkungs-Kurve wird durch den realen Reaktor geleitet, und aus der gemessenen Inaktivierung wird die im Reaktor wirksame Fluenz zurückgerechnet. Diese Methode berücksichtigt reale Strömungseffekte, die eine rechnerische Auslegung allein nicht abbildet.

Welche Rolle spielt Trübung bei der UV-Desinfektion?
Partikel können Mikroorganismen einschließen oder anlagern und sie dadurch vor Strahlung abschirmen. Dieser Effekt kann bereits bei Trübungswerten im niedrigen zweistelligen NTU-Bereich signifikant sein und wird von einer klaren Wasserprobe gemessenen UVT nicht vollständig erfasst.

Sind UV-LEDs bereits eine gleichwertige Alternative zu Quecksilberdampflampen?
Für kleine, intermittierend betriebene Systeme bieten UV-LEDs Vorteile durch sofortige Verfügbarkeit und Quecksilberfreiheit. Beim elektrischen Wirkungsgrad liegen sie mit historisch 1 bis 6 Prozent noch unter dem Niveau klassischer Niederdrucklampen von etwa 35 Prozent, wobei neuere, unabhängig validierte Bauteile bereits über 10 Prozent erreichen. Für großvolumige kommunale Anlagen sind Quecksilberlampen daher aktuell überwiegend noch die wirtschaftlichere Wahl.

Wie wird die UV-Intensität in einer Anlage laufend überwacht?
Fest installierte Sensoren erfassen kontinuierlich die Bestrahlungsstärke und, wo relevant, die UV-Transmission des Wassers. Bei Unterschreitung definierter Grenzwerte lösen automatisierte Alarm- und Abschaltlogiken eine sichere Betriebsart aus. Digitale Sensorschnittstellen übermitteln zusätzlich Kalibrierstatus und Sensortyp an die Steuerung, um Sensordrift von echten Prozessabweichungen zu unterscheiden.

Wie misst man UVC in einer Wasserdesinfektionsanlage?
Mit einem im Reaktor eingebauten Geräteradiometer, das die Bestrahlungsstärke an einer festgelegten Stelle der Reaktorwand misst; zusammen mit Durchfluss und UV-Transmission des Wassers wird daraus die Fluenz berechnet. Der Sensor muss druckwasserfest und solarblind sein und auf den eingesetzten Strahlertyp kalibriert werden. Die Anforderungen an Geräte- und Referenzradiometer stehen in DIN 19294-1 und -3 für Niederdruck sowie DIN 19294-2 und -4 für Mitteldruck; DVGW W 294-1:2023-12 regelt nur noch Planung, Betrieb und Überwachung und enthält keine Geräteanforderungen mehr. In Österreich gelten ÖNORM M 5873-1 und -2. Das Betriebsradiometer wird regelmäßig gegen ein Referenzradiometer geprüft; ergänzend wird die UV-Transmission bei 254 nm gemessen, weil sie unmittelbar in die Fluenzberechnung eingeht.

Diese Anwendung steht in engem technischem Zusammenhang mit angrenzenden Feldern der optischen Strahlungsmesstechnik – etwa der UV-Desinfektion (identische Wirkmechanismen außerhalb der Wassermatrix, etwa bei Luft und Oberflächen), der Photokatalyse (gemeinsame Reaktorprinzipien, Halbleiterphysik und Radikalchemie) sowie der photokatalytischen Wasserstoffproduktion (dieselbe Grenzflächenchemie, andere Zielreaktion).

Zwischen gemessener Bestrahlungsstärke am Reaktorrand und tatsächlich wirksamer Dosis im durchströmten Volumen liegen UV-Transmission, Verweilzeitverteilung und spektrale Zusammensetzung der Quelle. Wer diese Zusammenhänge für eine konkrete Anwendung, Matrix oder Reaktorgeometrie belastbar einordnen möchte – von der spektralen Charakterisierung mit dem SR900 bis zur normkonformen Referenzmessung mit dem RMD Pro –, kann sich an das Kalibrierlabor und die Anwendungstechnik von Opsytec wenden. Sprechen Sie uns zu Ihrer Anlagen- oder Prüfaufgabe an.
