UV-Prüfkammer BS-05: Hochleistungs-UV-Bestrahlung für anspruchsvolle Anwendungen

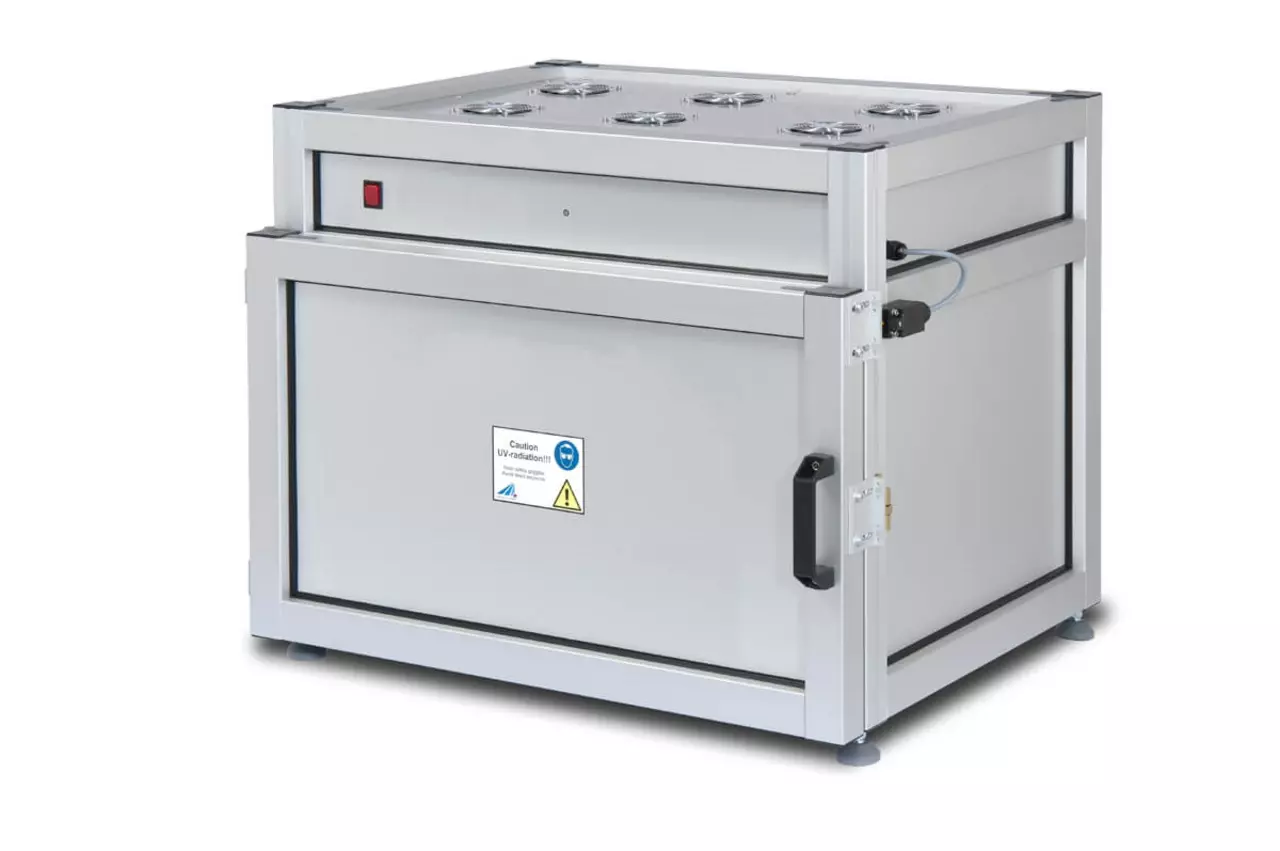

Die BS-05 ist eine große UV-Prüfkammer zur beidseitigen, zeit- oder dosisgesteuerten Bestrahlung von Proben mit UV-Licht; der Bestrahlungsraum misst 86 × 65 × 32 cm. Sie kann vollständig für einen der Spektralbereiche ausgerüstet werden – 8 mW/cm² im UVC, 4 mW/cm² im UVB, 8 mW/cm² im UVA und 10 mW/cm² im UVA+ – oder mit zwei getrennt steuerbaren Spektralbereichen. Eine Quarzglasplatte für die allseitige Bestrahlung und eine drehbare Halterung zur Durchmischung flüssiger Proben sind verfügbar. Die Probenraumtemperatur bleibt bei rund 25 °C.
Der große Bestrahlungsraum der Prüfkammer hat eine Grundfläche von 86 x 65 cm² und eine Höhe von 32 cm. Die Probenraumtemperatur im Betrieb beträgt ca. 25 °C, so dass eine thermische Schädigung der Proben vermieden wird. Durch die hohe Homogenität der Bestrahlung können die Proben beliebig positioniert werden.
Für die BS-05 bieten wir die Bestrahlungssteuerungen UV-MAT und UV-MAT Touch an. Beide Systeme steuern zwei Spektralbereiche separat und stellen eine konstante Dosis sicher, unabhängig von Faktoren wie Lampenalterung, Verschmutzung oder Temperatur. Die Dosis wird durch kalibrierte Sensoren erfasst, die mit einem hochgenauen Analog-Digitalwandler und einem Temperatursensor ausgestattet sind.
Der UV-MAT Touch wird durch einen hochauflösenden kapazitiven Touchscreen bedient. Ein leistungsstarker Cortex-ARM-Prozessor sichert Langlebigkeit und Updatefähigkeit. So können neue Funktionen direkt vor Ort aufgespielt werden. Der UV-MAT Touch und die PC-Software sind mit Windows 11 kompatibel.
Übersichtlich dargestellt sind numerische und grafische Ein- und Mehrkanalbestrahlungen, Oszillogramme und die Einstellungen. Die Parametrisierung erfolgt intuitiv direkt am UV-MAT Touch und ist passwortgeschützt.
Der UV-MAT Touch kann alternativ über den PC bedient werden, was die Durchführung mehrstufiger Bestrahlungen und die detaillierte Dokumentation der Bestrahlung erlaubt.
Bestrahlungsstärke und Dosis der BS-05 berechnen
Die BS-05 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit für UVA, UVB und UVC berechnen.

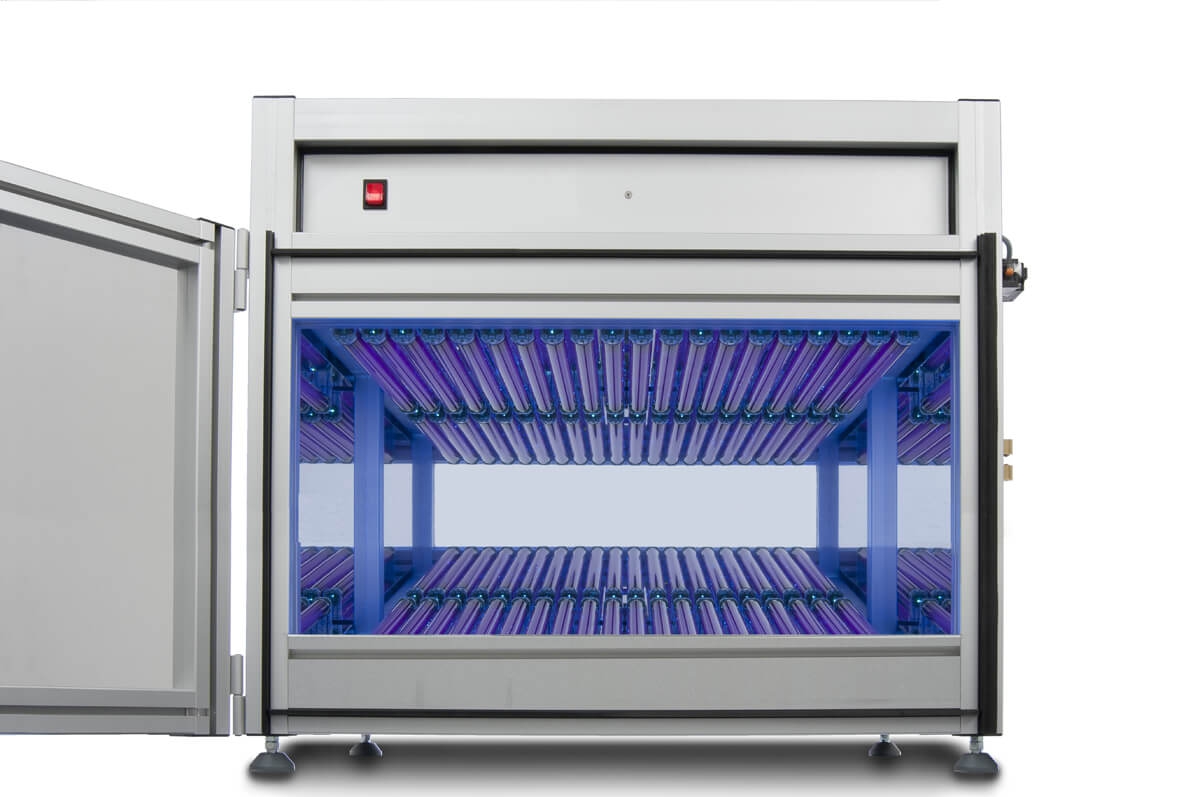

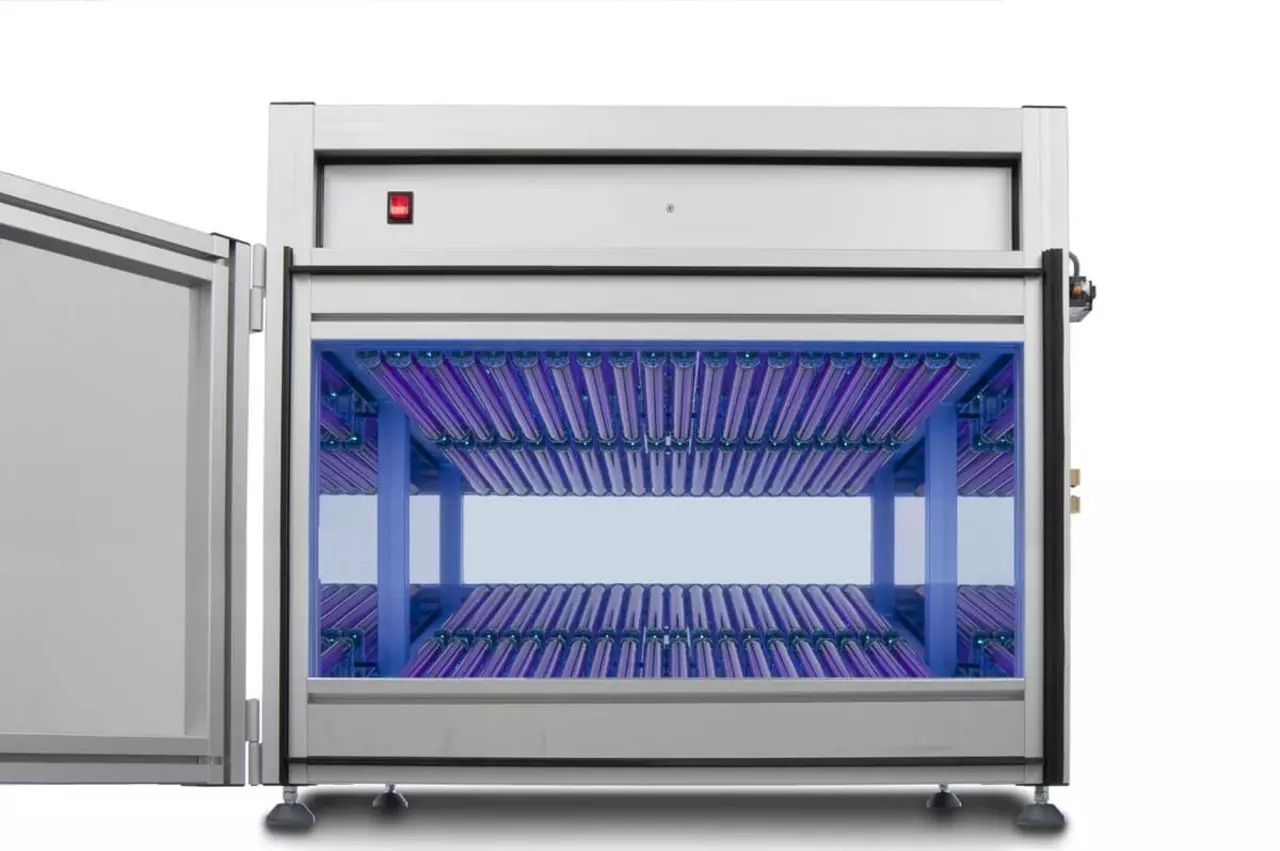

Beidseitige Bestrahlung der BS-05 simulieren
Die BS-05 bestrahlt beidseitig – der UV-Bestrahlungskammer-Simulator bildet die Lampen ober- und unterhalb der Probenebene ab und macht sichtbar, wie sich Bestrahlungsstärke und Dosis auf beide Seiten verteilen. Messebene, Lampenbestückung und Zielobjekt lassen sich frei wählen, das Ergebnis als Simulationsbericht sichern.

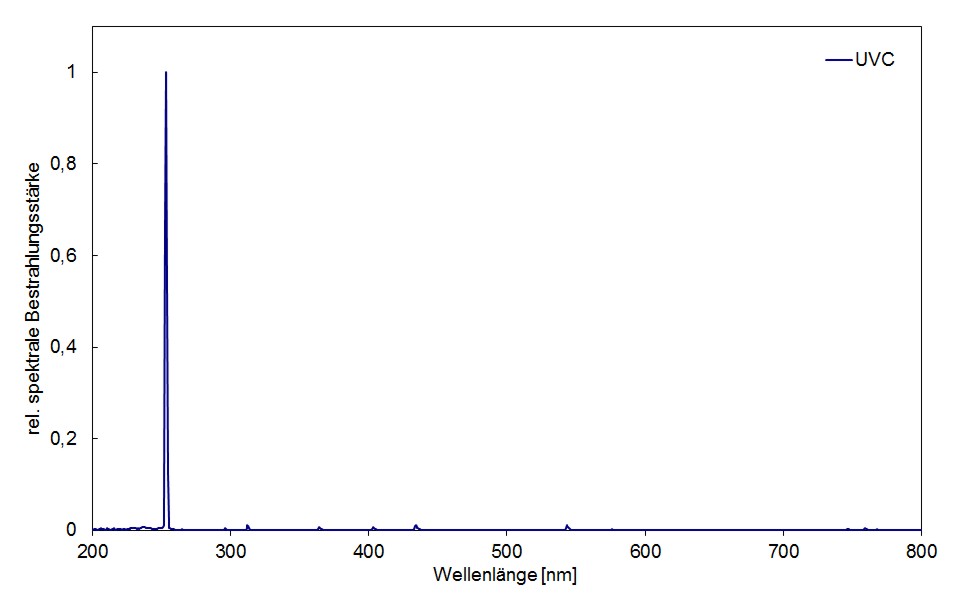

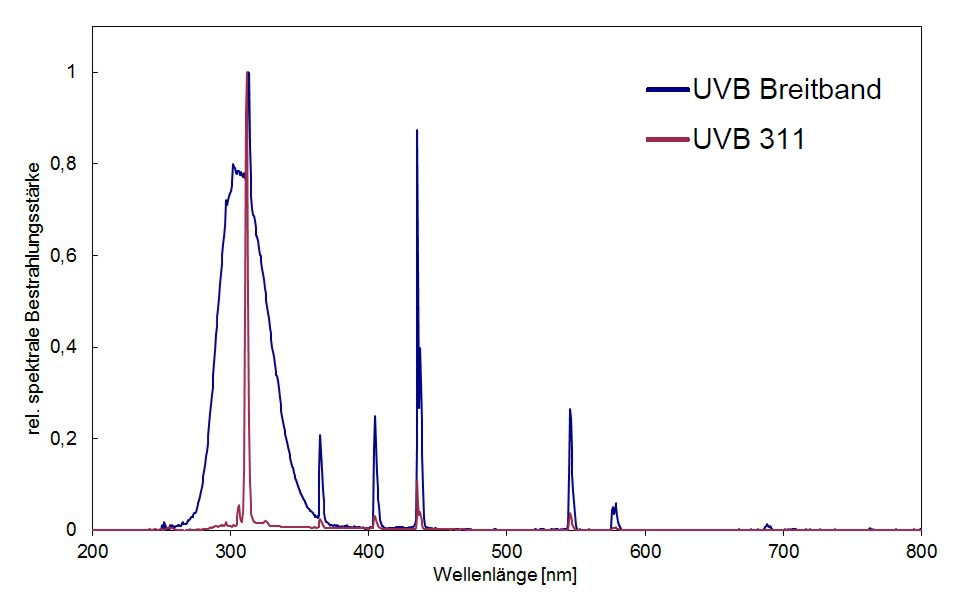

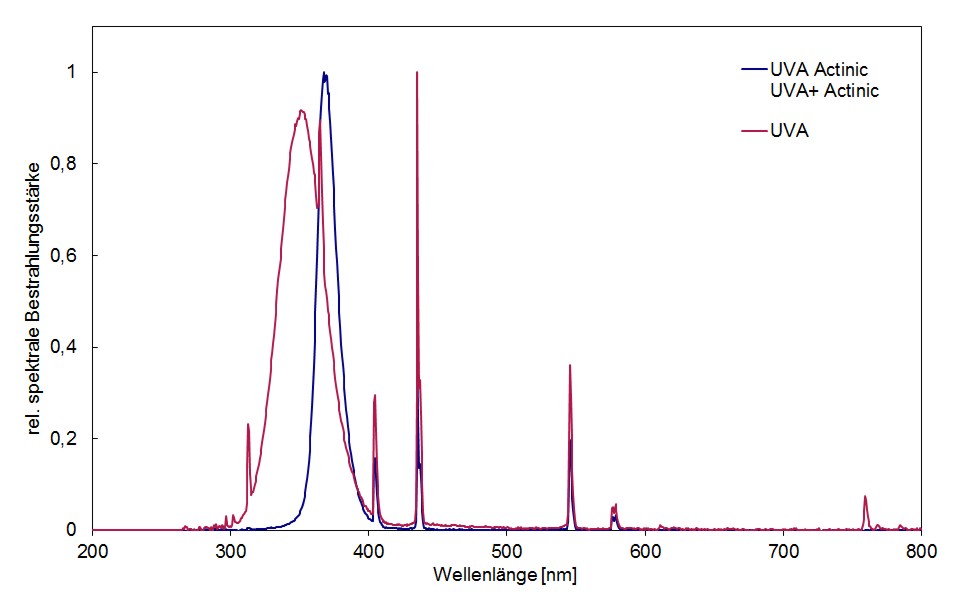

Spektren der Bestrahlungskammer BS-05
Anwendungen der Bestrahlungskammer
- Bestrahlung von Bakterien- und Zellkulturen
- Photostabilitätstests
- UV- und Tageslichtmaterialprüfung
- UV-Kleben -Versiegeln und –Härten
- Bestrahlung mit UVA-352 / UVB-313
Technische Daten UV-Prüfkammer BS-05
| Innenmaße | 86 x 65 x 32 cm |
| Probenträger | optional Quarzglasplatte |
| Abmessungen | 95 x 87 x 75 cm |
| Leistungsaufnahme | 900 W |
| Lampenanzahl | 40 Stück |
| Probentemperatur | 25 °C +/- 5°C |
| Spektralbereiche | 2 |
| Bestrahlungsstärke UVA | 8 mW/cm² |
| Bestrahlungsstärke UVA+ | 10 mW/cm² |
| Bestrahlungsstärke UVB | 4 mW/cm² |
| Bestrahlungsstärke UVC | 8 mW/cm² |
| Lampenlebensdauer UVA | bis zu 4.000 h |
| Lampenlebensdauer UVB | bis zu 4.000 h |
| Lampenlebensdauer UVC | bis zu 9.000 h |
