Opsytec Prozessphotometer messen die Transmission fester und flüssiger Proben bei einer festen Wellenlänge und geben sie in Prozent aus. Da unser Sortiment über 30 Wellenlängen enthält, lassen sich die Prozessphotometer auf die jeweilige Anwendung anpassen – von der UV-Transmission (UVT) bei 254 nm in der Wasseraufbereitung über die Prozesskontrolle beim Laserschweißen von Kunststoffen bis zur Wareneingangs- und Chargenprüfung in der Materialanalyse. Die optische Dichte aus Transmission berechnen können Sie hier.
Die wichtigste Kenngröße ist dabei die UV-Transmission (UVT). Der UVT-Wert bei 254 nm beschreibt, wie tief die UVC-Strahlung in ein Medium eindringt, und geht direkt in Auslegung und Überwachung von UV-Desinfektionsanlagen ein: Sinkt der UVT, erreicht dieselbe Lampenleistung eine geringere Dosis.
Beim Laserschweißen von Kunststoffen entscheidet die Transmission des oberen Fügepartners darüber, wie viel Laserleistung die Schweißnaht erreicht. Weil unsere Photometer bei der Prozesswellenlänge messen, ist der Messwert unmittelbar auf den Prozess übertragbar – anders als ein Transmissionswert, der bei abweichender Wellenlänge aufgenommen wurde.
In der Materialanalyse dient die Transmissionsmessung der Wareneingangs- und Chargenkontrolle: Folien, Gläser, Filter und Schutzscheiben lassen sich damit schnell und zerstörungsfrei gegen eine Referenz prüfen.
Prozessphotometer ZPM
Das Prozessphotometer ZPM misst präzise die Transmission planer, optisch durchlässiger Materialien wie Quarz-, Glas-, Kristall- oder Kunststoffplatten.
Durch den Einsatz einer Modulationstechnik wird der Einfluss von Umgebungslicht auf das Messergebnis minimiert, was insbesondere bei streuenden Prüflingen wichtig ist.

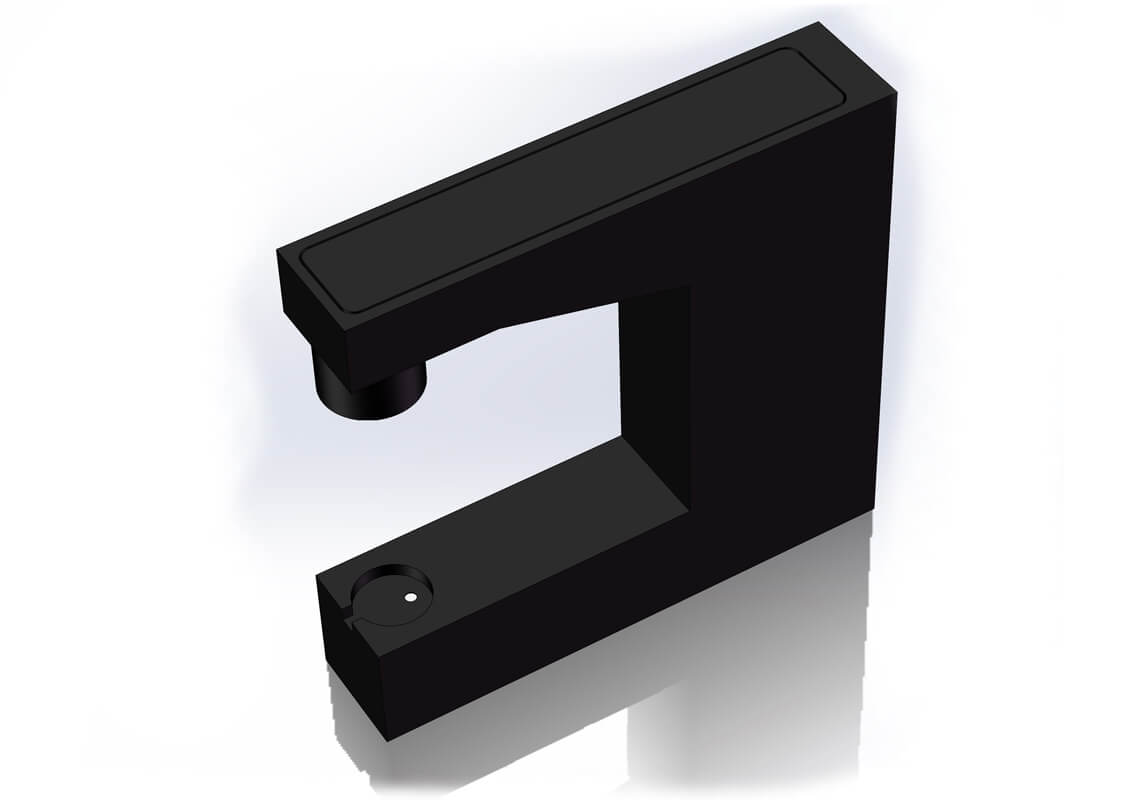

Das Zangenphotometer misst bei einer festen Wellenlänge zwischen 254 und 980 nm oder mit umschaltbaren Wellenlängen, z. B. Rot (630 nm), Grün (520 nm) und Blau (470 nm). Unser Sortiment enthält über 30 Wellenlängen. Dadurch kann das Photometer optimal auf die Anwendung angepasst werden.
Die Transmissionswerte werden kontinuierlich auf dem Display angezeigt und können an einen PC oder eine SPS übermittelt werden.

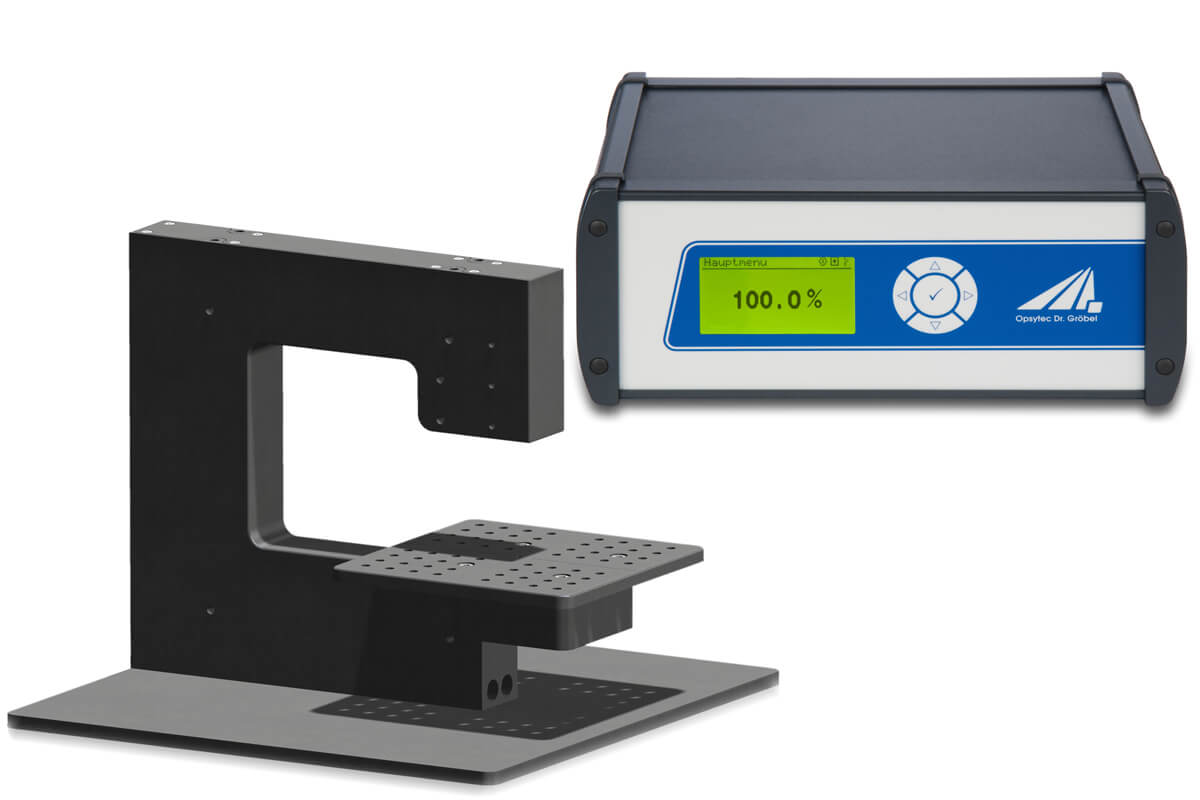

Mit dem optionalen Justagetisch kann der Prüfling kundenseitig fixiert werden. Für streuende Prüflinge oder kundenspezifische Abmessungen fertigen wir individuelle Zangenphotometer. Profitieren Sie von dem modularen Basisgerät und unserer CAD-CAM-Fertigung.
Prozessphotometer-Anwendungen
- Nachweis von organischen Verunreinigungen, Trübungen und Ozon in Wasser
- Materialprüfung für Laserschweißen
- Prozesskontrolle für Glas-, Kristall- oder Kunststoffplatten
- Überwachung von Wasseraufbereitung und Abwasser
- Transmissionsmessungen in Gewässern, Abwässern und Industrieanlagen
- Messung der Chlorgas-Konzentration in Rauchgasen
Wie aus einer Transmissionsmessung ein Grenzwert für die Serienfreigabe wird – Referenzteil, Prozessfenster und der Unterschied zwischen gerichteter und Gesamttransmission –, behandelt die Marktseite Laserprozesse und Transmissionsprüfung.
Technische Daten Prozessphotometer ZPM
| Transmissionsmessbereich | 0 bis 100 % |
| Auflösung | 0,1 % |
| Kalibrierung | 100 % oder Referenztarget |
| Messfrequenz | 55 Hz bis 0,6 Hz, einstellbar |
| Mittelungen | 1 - 20, gleitender Mittelwert |
| Display | Grafikdisplay, 128 x 64 px |
| Maße Anzeigeeinheit | 185 x 251 x 100 mm |
| Maße Zange | 160 x 110 x 30 mm |
| Gewicht | ca. 3 kg |
| Stromversorgung | 100 - 240 V, 50/60 Hz, 30 W |
| Lampenlebensdauer | typisch 20.000 h |
| Betriebstemperatur | 10 bis 40 °C |
| Luftfeuchtigkeit | < 80%, nicht kondensierend |
| Signalausgang (optional) | 4 - 20 mA, 0-10 V |
| Schaltkontakte (optional) | 2 x 250 V, 1 A |
| Schnittstelle | USB |
