UV-Fluoreszenzprüfung und industrielle Inspektion

Bei der Fluoreszenzprüfung urteilt am Ende ein Auge oder eine Kamera. Beide sind empfindlich, aber nicht kalibriert: Sie bewerten Kontrast, nicht Absolutwerte. Reproduzierbar wird die Prüfung deshalb nicht durch eine hellere Lampe, sondern durch festgelegte Randbedingungen – Anregungswellenlänge, Bestrahlungsstärke am Prüfteil, Gleichmäßigkeit des Feldes und Umgebungslicht. Die Fluoreszenzprüfung ist damit die klassische Sichtprüfmethode der zerstörungsfreien Werkstoffprüfung (Non-Destructive Testing, NDT): Ein fluoreszierendes Eindring- oder Magnetpulvermittel macht Risse, Poren und andere oberflächenoffene Fehler unter UV-A-Anregung sichtbar, die im Tageslicht nicht erkennbar wären. Zentrale physikalische Größen sind die spektrale Anregung des Fluorophors, die Bestrahlungsstärke am Prüfort, das Restlicht im sichtbaren Bereich und die Dunkeladaption des Prüfers.

Ein eigenständiger Markt für „Fluoreszenzprüfung“ ist statistisch nicht klar abgegrenzt; belastbarer ist der Blick auf den übergeordneten Markt für zerstörungsfreie Prüfung (NDT) und dessen Teilsegment Eindringprüfung. Der globale NDT-Markt wurde 2025 auf 22,86 Mrd. USD geschätzt und soll bis 2031 auf 33,78 Mrd. USD wachsen, bei 6,72 % CAGR zwischen 2026 und 2031 (Mordor Intelligence, 2026). Als engerer Indikator gilt der Markt für flüssige Eindringprüfung (Liquid Penetrant Testing), der bis 2030 auf 1,84 Mrd. USD geschätzt wird; fluoreszierende Systeme hielten 2024 einen Anteil von 61,4 % an diesem Markt und wachsen mit rund 6,2 % pro Jahr schneller als farbkontrastreiche Verfahren (Mordor Intelligence, 2026).

Technisch ist dieses Wachstum kein Selbstläufer, sondern verschiebt Anforderungen an Prozess und Messtechnik. Die Instandhaltung alternder Flugzeugflotten verlangt engmaschige, wiederholbare Eindringprüfungen nach Luftfahrtnormen wie SAE AMS2647, was die Dokumentation von Bestrahlungsstärke und Gleichförmigkeit zur Pflichtaufgabe macht. Die Serieninspektion von Aluminium-Druckgussteilen – etwa Batteriegehäuse für Elektrofahrzeuge – erhöht den Anteil automatisierter, kamerabasierter Fluoreszenzprüfstationen; automatisierte und robotergestützte Prüfzellen wuchsen 2024 bereits auf 15 % Umsatzanteil am Markt für flüssige Eindringprüfung, mit prognostizierten 9,7 % Wachstum. Und der Übergang von Quecksilberdampflampen zu UV-LED-Quellen verändert die photometrischen Randbedingungen der Prüfung grundlegend – der Grund für die eigenständige Norm ASTM E3022.

Dieser Wandel ist der prägendste des Feldes; er verändert nicht nur die elektrische Effizienz, sondern auch die räumliche Feldcharakteristik und macht eine engmaschigere Ausmessung des Prüffeldes notwendig, weil das LED-Feld steiler abfällt als das der Gasentladungslampe. Ein zweiter Treiber ist die Miniaturisierung tragbarer Prüfquellen für den Feldeinsatz in der Instandhaltung, verbunden mit der Notwendigkeit, den Entladeverlauf akkubetriebener Lampen messtechnisch zu erfassen.

Drittens verschiebt sich die Bewertung selbst von der rein visuellen Prüfung hin zur automatisierten, kamerabasierten Inspektion mit lernbasierter Bildauswertung, was triggerbare, reproduzierbare Beleuchtung zur Grundvoraussetzung macht statt zur Komfortfunktion. Viertens rückt die Umweltbilanz der Prüfmittel selbst stärker in den Fokus: Sensitivität, Kosten und Umweltverträglichkeit werden zunehmend gemeinsam bewertet, statt Sensitivität allein zu maximieren (siehe Wissenschaft unten). Fünftens verschärfen aerospace-spezifische Werksnormen wie SAE AMS2647 die Mindestanforderungen an UV-Quellen teils über die allgemeinen ISO- und ASTM-Werte hinaus, was Zulieferer zu einer Aktualisierung ihrer Prüfausrüstung zwingt.

Ein Fluorophor nimmt Photonen in einem Anregungsband auf und gibt einen Teil der Energie bei größeren Wellenlängen wieder ab. Zwischen beiden liegt ein Verlust, der sich nicht umgehen lässt – die sichtbare Emission ist immer schwächer als die Anregung, weil ein Teil der absorbierten Energie durch strahlungslose Relaxation als Wärme abgegeben wird, bevor das Molekül ein Photon emittiert. Entscheidend ist deshalb die spektrale Überlappung: Strahlung außerhalb des Anregungsbandes trägt zur Fluoreszenz nichts bei, gleich wie viel Leistung dahintersteht.

Für die verbreiteten industriellen Prüfmittel liegt das Anregungsband um 365 Nanometer, weshalb diese Wellenlänge bei Lampen und Leuchtdioden der Regelfall ist; ASTM E3022 nennt für LED-Quellen einen typischen Bereich von 347 bis 382 Nanometern (Magnaflux, 2024). Bei anderen Markern – Lecksuchstoffen, Prozessfarbstoffen, fluoreszierenden Beschichtungen – kann das Anregungsband abweichen; dann bestimmt das Datenblatt des Prüfmittels über die geeignete Quelle und nicht umgekehrt. Eine zweite Anforderung betrifft das, was die Quelle nicht abstrahlen soll: Sichtbares Restlicht hebt den Untergrund an und verringert den Kontrast, kurzwellige Anteile unterhalb des Anregungsbandes belasten den Prüfer ohne messtechnischen Nutzen.

Für die Anregung fluoreszierender Prüfmittel stehen mehrere Lichtquellen zur Verfügung, die sich in Spektrum, Abstrahlcharakteristik und Alterungsverhalten deutlich unterscheiden. Traditionelle Quecksilberdampflampen erzeugen ein breites, weiches Bestrahlungsfeld, benötigen aber eine Warmlaufzeit von bis zu zehn Minuten und einen UV-A-Sperrfilter, um sichtbares und kurzwelliges Licht auszuschließen (mr-chemie, 2025). UV-LED-Quellen sind sofort einsatzbereit, elektrisch effizienter und spektral stabiler, liefern jedoch ein enger begrenztes Feld mit steilerem Randabfall und altern über einen anderen Mechanismus als Gasentladungslampen. Xenon- und andere Hochintensitäts-Entladungslampen kommen dort zum Einsatz, wo kurzzeitig sehr hohe Bestrahlungsstärken benötigt werden, etwa bei Blitzbeleuchtung für automatisierte Kamerasysteme.

Für die klassischen Verfahren ist der beschriebene Rahmen normativ gefasst. ASTM E1417/E1417M beschreibt die Durchführung der Eindringprüfung einschließlich Eindring-, Zwischenreinigungs- und Entwicklungszeiten; ASTM E2297 behandelt die traditionellen UV-A- und Weißlichtquellen sowie die Messgeräte, mit denen sie geprüft werden, und definiert den UV-A-Bereich mit 320 bis 400 Nanometern sowie den sichtbaren Bereich mit 400 bis 760 Nanometern (Magnaflux, 2024). ASTM E3022 ergänzt eigene Anforderungen und Messverfahren für LED-basierte UV-A-Lampen in der Eindring- und Magnetpulverprüfung. International gilt für Prüfmittel die Normenreihe ISO 3452, die fluoreszierende Prüfmittel als Typ I, farbkontrastreiche als Typ II und dualverwendbare als Typ III klassifiziert und in fünf Empfindlichkeitsstufen von „sehr niedrig“ bis „ultrahoch“ unterteilt (ISO 3452-2:2021). Die Betrachtungsbedingungen selbst regelt ISO 3059: Sie verlangt am Prüfort mindestens 1.000 µW/cm² (10 W/m²) UV-A-Bestrahlungsstärke, empfiehlt einen oberen Richtwert von 5.000 µW/cm² (50 W/m²) und begrenzt das sichtbare Umgebungslicht auf höchstens 20 Lux (ndtmachine.com, 2025). In der Luftfahrt kommen zusätzlich herstellerspezifische Spezifikationen wie SAE AMS2647 zum Tragen, die eigene, teils strengere Mindestwerte für Bestrahlungsstärke und Prüfintervalle vorschreiben. Eine Übersicht der Spektralbereiche und ihrer normativen Grenzen im UV allgemein gibt die Seite Richtlinien, Normen und Standards im UV.

Der Übergang von Gasentladungslampen zu Leuchtdioden ist der Grund für die Existenz von ASTM E3022 als eigenständigem Dokument. Leuchtdioden bringen ein stabileres Spektrum und weniger Wärme mit, dafür ein anderes Abstrahlverhalten: engere Bestrahlungsfelder mit steilerem Randabfall, wo die traditionelle Lampe eine breite, weiche Verteilung hatte. Eine Prüfvorschrift, die für den einen Lampentyp geschrieben wurde, überträgt sich deshalb nicht ohne erneute Messung auf den anderen.

Vier Größen bestimmen, ob eine Fluoreszenzanzeige zuverlässig gefunden wird, und keine kann eine andere ersetzen. Die UV-A-Bestrahlungsstärke am Prüfteil (nicht an der Lampe) legt fest, wie viele Photonen im Anregungsband tatsächlich auf das Fluorophor treffen – sie fällt mit dem Quadrat des Arbeitsabstands und wird deshalb am realen Prüfort, nicht am Lampengehäuse gemessen. Die Gleichmäßigkeit des Bestrahlungsfeldes bestimmt, ob dieselbe Empfindlichkeit über die gesamte Prüffläche gilt; ein inhomogenes Feld erzeugt ortsabhängige Befunde, die sich mit der Ablageposition des Bauteils ändern.

Das sichtbare Restlicht, sowohl aus der Quelle selbst als auch aus der Prüfumgebung, definiert den Untergrund, gegen den die schwache Fluoreszenz erkannt werden muss; da menschliche Wahrnehmung Kontrast und nicht Absolutstrahldichte bewertet, senkt jedes zusätzliche Lumen die effektive Nachweisgrenze. Die Dunkeladaption des Prüfers schließlich ist eine biologische, keine physikalische Prozessgröße, aber ebenso normativ verankert: Die meisten Verfahren verlangen eine Mindestadaptionszeit von einer Minute vor Prüfbeginn, da die Augenempfindlichkeit für schwaches Licht erst nach dieser Zeit ausreichend ansteigt.

Die häufigste Fehlannahme betrifft die elektrische Lampenleistung: Eine Wattangabe beschreibt die Leistungsaufnahme, nicht die im Anregungsband abgestrahlte optische Leistung und schon gar nicht die Bestrahlungsstärke, die am Prüfteil ankommt. Zwei Lampen gleicher elektrischer Leistung können durch unterschiedlichen Wirkungsgrad, Optik und Alterungszustand völlig verschiedene Bestrahlungsstärken am Bauteil erzeugen. Eine zweite verbreitete Fehlannahme ist, dass eine einmal gemessene „ausreichende“ Bestrahlungsstärke dauerhaft gültig bleibt: UV-Lampen und UV-LEDs altern unterschiedlich schnell, LED-Chips primär durch Halbleiterdegradation und teils durch Rissbildung der Vergussmasse; ohne wiederkehrende Kontrollmessung bleibt dieser Abfall unbemerkt, bis die Prüfung faktisch unterhalb der freigegebenen Empfindlichkeit läuft.

Drittens wird die Messposition häufig falsch gewählt: Eine Kontrollmessung am Lampengehäuse oder in der Bildmitte sagt wenig darüber aus, wie das Feld an den Rändern der tatsächlichen Prüffläche oder auf einer gewölbten Bauteilgeometrie aussieht. Gerade bei UV-LEDs mit steilem Randabfall kann eine im Zentrum normkonforme Bestrahlungsstärke am Rand der Prüffläche bereits deutlich unter dem geforderten Mindestwert liegen. Viertens ist eine Zeitangabe allein – etwa eine feste Prüfdauer – kein Ersatz für eine Dosisangabe: Solange die Bestrahlungsstärke am Prüfort nicht bekannt ist, bleibt unklar, welche tatsächliche Anregung während dieser Zeit stattgefunden hat. Dieselbe Logik – Dosis statt Zeit – gilt in einem verwandten Prüffeld mit anderer Zielgröße, der UV-Alterung, Farbechtheit und Photostabilität; für die visuelle Beurteilung der Fluoreszenzprüfung gilt eine Zeit-Dosis-Reziprozität ohnehin nicht in gleicher Weise wie für integrierende Sensoren.

Oberflächenrauheit und Porosität beeinflussen das Prüfergebnis unabhängig von Anregung und Bestrahlungsstärke. Additiv gefertigte Bauteile mit typischer Pulverbett-Oberflächenrauheit stellen die klassische Eindringprüfung vor eine grundsätzliche Grenze: Ohne Nachbearbeitung oder Politur ist sie für poröse oder raue additiv gefertigte Strukturen ungeeignet, weil sich Prüfmittel in Oberflächenporen statt in echten Rissen anlagert und dort nach dem Waschschritt zurückbleibt. Für dichte, nicht poröse additiv gefertigte Strukturen bleibt das Verfahren dagegen anwendbar.

Auch bei konventionell gefertigten Bauteilen beeinflusst die Geometrie das Bestrahlungsfeld: Konkave Radien, Bohrungen und Hinterschneidungen erzeugen Abschattungen, die sich am ebenen Referenzmuster nicht zeigen und deshalb vorab – etwa mittels Optiksimulation – abgeschätzt werden sollten, bevor eine Prüfvorschrift für ein komplexes Bauteil festgelegt wird.

Die maximale Nachweisempfindlichkeit einer fluoreszierenden Anzeige ist physikalisch begrenzt, nicht nur durch das eingesetzte Prüfmittel. Nach dem Energieerhaltungssatz kann ein emittiertes Photon nie mehr Energie tragen als das absorbierte Anregungsphoton; die Photonenenergie ergibt sich aus

E = h · c / λ
mit h = Planck-Konstante, c = Lichtgeschwindigkeit und λ = Wellenlänge.

Da die Emissionswellenlänge fluoreszierender Prüfmittel stets größer ist als die Anregungswellenlänge (Stokes-Verschiebung), ist die Energie jedes emittierten Photons geringer als die des absorbierten – der Rest wird durch strahlungslose Relaxation im Molekül als Wärme abgegeben, ein Effekt, der als Kasha-Regel beschrieben wird. Zusätzlich emittiert kein Fluorophor jedes absorbierte Photon wieder; das Verhältnis aus emittierten zu absorbierten Photonen heißt Quantenausbeute (Φ) und liegt bei praxisrelevanten Prüfmitteln typischerweise deutlich unter eins.

Praktische Konsequenz: Selbst eine ideal angepasste, verlustfreie Anregungsquelle kann die sichtbare Fluoreszenzintensität nicht über das durch Stokes-Verschiebung und Quantenausbeute vorgegebene Maximum heben. Eine Erhöhung der Bestrahlungsstärke verbessert das Signal deshalb nur, solange das Prüfmittel nicht in Sättigung oder Selbstabsorption gerät; oberhalb dieser Grenze steigt lediglich die unnötige Belastung des Prüfers, nicht mehr der Kontrast der Anzeige.

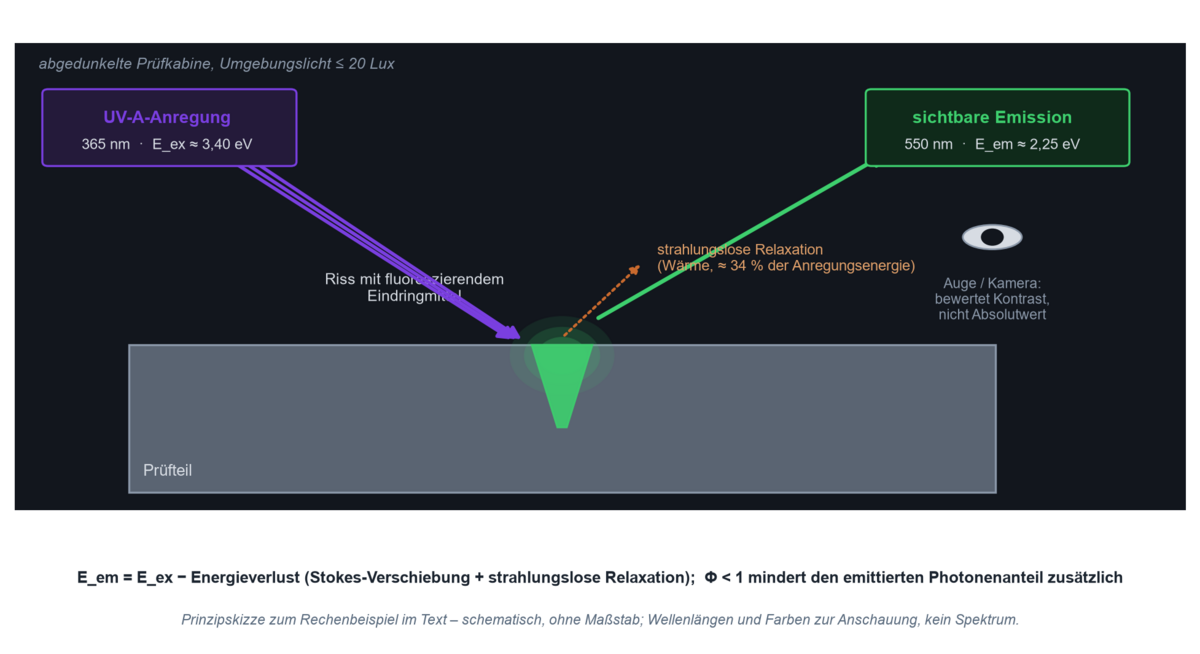

Annahmen: Anregungswellenlänge λ_ex = 365 nm (Regelfall industrieller UV-A-Quellen), Emissionsmaximum eines typischen gelb-grün fluoreszierenden Eindringmittels λ_em ≈ 550 nm.

Formel: E = h · c / λ, mit h · c ≈ 1240 eV·nm als praktischer Näherung.

Rechnung: E_ex = 1240 / 365 ≈ 3,40 eV; E_em = 1240 / 550 ≈ 2,25 eV.

Ergebnis: Der relative Energieverlust pro emittiertem Photon beträgt (3,40 − 2,25) / 3,40 ≈ 34 Prozent.

Technische Interpretation: Bereits durch die Stokes-Verschiebung allein gehen rund ein Drittel der Anregungsenergie als Wärme im Molekül verloren, bevor die Quantenausbeute Φ < 1 den nutzbaren Photonenanteil weiter reduziert. Diese beiden Effekte zusammen erklären, warum fluoreszierende Anzeigen grundsätzlich lichtschwach sind und warum Umgebungslicht und Streulicht einen unverhältnismäßig großen Einfluss auf die Erkennbarkeit haben – nicht die Anregungsleistung ist der limitierende Faktor, sondern die geringe optische Ausbeute des Umwandlungsprozesses selbst.

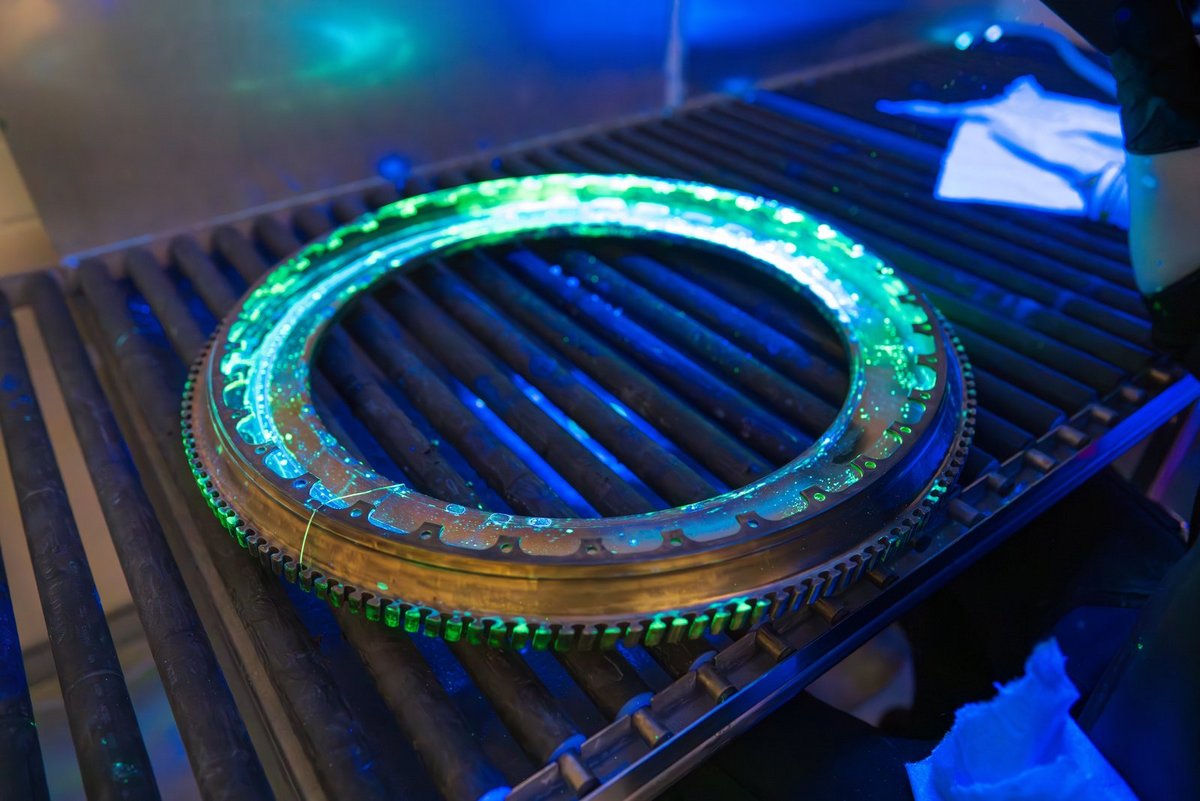

In der Luft- und Raumfahrt ist die fluoreszierende Eindring- und Magnetpulverprüfung fester Bestandteil der Fertigungs- und Wartungsfreigabe von Turbinenschaufeln, Fahrwerksteilen und sicherheitsrelevanten Gussteilen; kritisch ist hier die lückenlose Dokumentation von Bestrahlungsstärke und Kalibrierstatus gemäß Spezifikationen wie SAE AMS2647, da Prüfungen auditiert werden. In der Automobil- und Zulieferindustrie prüfen automatisierte Fluoreszenztunnel Aluminium-Druckgussteile – etwa Motorblöcke oder Batteriegehäuse für Elektrofahrzeuge – auf Porosität und Risse im Serientakt; hier ist die Reproduzierbarkeit der Bestrahlung über hohe Stückzahlen und wechselnde Bauteilpositionen die kritische Prozessgröße.

In der Energietechnik werden Turbinenkomponenten, Druckbehälter und Schweißnähte an Pipelines geprüft, häufig im Feld mit tragbaren UV-Handlampen, wodurch Abstand und Umgebungslicht schwerer kontrollierbar sind als in einer stationären Kabine. In der additiven Fertigung ergänzt die Fluoreszenzprüfung die Nachbearbeitung dichter, nicht poröser Bauteile, während poröse Strukturen zusätzliche oder alternative Prüfverfahren erfordern. In der Medizintechnik betrifft dies unter anderem Titan-Gussimplantate, bei denen Oberflächenfehler unmittelbar sicherheitsrelevant sind.

Für großflächige, stationäre Prüfungen eignen sich Flächenstrahler oder Anordnungen der Serie L, die ein möglichst gleichmäßiges Feld über die gesamte Prüffläche erzeugen. Für schwer zugängliche Geometrien – Bohrungen, Hinterschnitte, Innenkonturen – kommen kompakte UV-LED-Spotquellen oder Endoskop-/Boreskop-Aufsätze zum Einsatz, deren enges Feld gezielt auf die kritische Stelle gerichtet wird.

Für mobile Prüfungen im Feld, etwa bei der Instandhaltung von Flugzeugen oder Anlagen, sind akkubetriebene UV-Handlampen üblich; bei diesen ist der Entladeverlauf der Bestrahlungsstärke über die Betriebsdauer zu berücksichtigen, da ASTM E3022 für batteriebetriebene LED-Lampen einen Entladeverlauf oder die Zeit bis zum Unterschreiten von 1.000 µW/cm² als Prüfgröße vorsieht. Für ferromagnetische Bauteile tritt die fluoreszierende Magnetpulverprüfung an die Stelle der Eindringprüfung; sie nutzt dieselben photometrischen Randbedingungen, ist jedoch in eigenen Normen (ASTM E1444, ASTM E3024) geregelt. Für automatisierte Bildverarbeitung schließlich werden triggerbare UV-LED-Quellen eingesetzt, deren Blitzdauer und -intensität mit dem Kamerabild synchronisiert sind.

Ausgangspunkt jeder Messaufgabe ist nicht ein Gerät, sondern die Frage, welche Größe die Prüfnorm tatsächlich verlangt. Für die klassische, visuell bewertete Eindring- und Magnetpulverprüfung ist dies primär die UV-A-Bestrahlungsstärke am Prüfort in µW/cm² beziehungsweise W/m², gemessen mit einem Radiometer wie dem RMD Pro, dessen spektrale Empfindlichkeit auf den UV-A-Bereich begrenzt ist. Eine breitbandige Messung reicht aus, solange die Quelle ein bekanntes, normkonformes Spektrum besitzt; sobald jedoch Quellen mit deutlich unterschiedlicher Spektralverteilung verglichen werden – etwa eine ältere Quecksilberdampflampe gegen eine neue UV-LED – wird eine spektrale Messung notwendig, wie sie das UVpad liefert. Ein breitbandiger Sensor kann an einer schmalbandigen Quelle systematisch abweichen; dieser Effekt heißt spektrale Fehlanpassung und ist einer der am häufigsten unterschätzten Messfehler in diesem Feld.

Neben der Bestrahlungsstärke ist das sichtbare Restlicht der Quelle sowie das Umgebungslicht der Prüfkabine zu erfassen, da ISO 3059 hierfür eine eigene Obergrenze definiert. Räumliche Messungen – eine Kartierung der Bestrahlungsstärke über mehrere Punkte des Prüffeldes – werden immer dann notwendig, wenn die Prüffläche größer ist als das homogene Zentrum des Strahlprofils oder wenn die Bauteilgeometrie Abschattungen erzeugen kann. Zeitliche Messungen – wiederkehrende Kontrollen statt einer einmaligen Abnahme – sind erforderlich, weil sowohl Gasentladungslampen als auch LEDs über ihre Betriebsdauer an Strahlungsleistung verlieren.

Der Arbeitsplatz selbst ist die zweite Messaufgabe: An Fluoreszenzprüfständen halten sich Prüfpersonen dauerhaft in der Nähe einer UV-A-Quelle auf. Welche Größen dabei arbeitsschutzseitig zu bewerten sind, beschreibt UV-Erythem am Arbeitsplatz.

Übernimmt eine Kamera die Bewertung, verschärfen sich die Anforderungen an die Beleuchtung, weil ein Bildverarbeitungsalgorithmus Grauwerte gegen eine feste Schwelle vergleicht; schwankt die Beleuchtung zwischen zwei Bauteilen oder über die Betriebsdauer der Quelle, wandert diese Schwelle mit, und die Fehlerdetektionsrate verändert sich unbemerkt. Triggerbare UV-LEDs lassen sich mit Kamera, Roboter oder Förderband synchronisieren und liefern in jedem Bild dieselbe definierte Anregung – das ist der eigentliche Vorteil gegenüber einer dauerhaft brennenden Lampe, nicht allein die höhere Lichtausbeute.

Aktuelle Entwicklungen kombinieren diese kontrollierte Beleuchtung mit lernbasierter Bildauswertung: Ein 2026 veröffentlichtes System zur automatisierten Fluoreszenzprüfung von Turbinenschaufeln nutzt eine angepasste YOLOv8-Architektur zur Klassifikation von Rissen, Kaltschweißen, Einschlüssen und Lunkern und erreichte eine mittlere Erkennungsgenauigkeit von 93,3 Prozent (siehe Wissenschaft unten). Für die Prozessdokumentation – gerade in auditierten Branchen wie der Luftfahrt – gehört die kontinuierliche Erfassung von Bestrahlungsstärke und Kalibrierstatus als Datensatz zur Prüfakte, nicht nur als einmaliger Abnahmewert.

Vier Arbeiten liefern die fachliche Grundlage für die zentralen Aussagen dieses Textes zu LED-Alterung, Prüfgrenzen in der additiven Fertigung, Prüfmittelauswahl und automatisierter Bildauswertung:

1. Alterung von UV-A-LEDs. Eine Untersuchung zur Alterung handelsüblicher 3-Watt-UV-A-LEDs (365 nm) unter Dauer- und Zyklusbetrieb zeigt, dass zyklischer Betrieb die Lebensdauer gegenüber Dauerbetrieb deutlich verlängert und dass die optische Leistungsdegradation primär durch Halbleiteralterung, sekundär durch Rissbildung im Verguss verursacht wird – ein Befund mit direkter Relevanz für die Wartungsintervalle von UV-LED-Prüflampen. – Arques-Orobon, F. J.; Vazquez, M.; Nuñez, N. (2020): Lifetime Analysis of Commercial 3 W UV-A LED, Crystals 10(12), 1083.
2. Grenzen der Eindringprüfung in der additiven Fertigung. Eine Übersichtsarbeit zu Fehlerprüftechnologien in der additiven Fertigung ordnet die Eindringprüfung als sensitives, aber für poröse oder raue additiv gefertigte Oberflächen ungeeignetes Verfahren ohne vorherige Politur ein und grenzt damit den Anwendungsbereich gegenüber dichten, konventionell gefertigten Bauteilen ab. – Chen, Y.; Peng, X.; Kong, L. B.; Dong, G. X.; Remani, A.; Leach, R. (2021): Defect inspection technologies for additive manufacturing, International Journal of Extreme Manufacturing 3(2).
3. Prüfmittelauswahl unter Nachhaltigkeitskriterien. Eine Studie zur Auswahl fluoreszierender Eindringmittel entwickelt ein Bewertungsmodell, das neben Sensitivität und Kosten auch Umwelt- und Sicherheitskriterien einbezieht, und zeigt damit einen Bewertungsansatz, der über die reine Prüfempfindlichkeit hinausgeht. – Pacana, A.; Siwiec, D.; Bednárová, L. (2020): Method of Choice: A Fluorescent Penetrant Taking into Sustainability Criteria, Sustainability 12(14), 5854.
4. Automatisierte, KI-gestützte Fluoreszenzprüfung. Eine 2026 veröffentlichte Arbeit beschreibt ein automatisiertes, KI-gestütztes Fluoreszenzprüfsystem für Turbinenschaufeln auf Basis einer angepassten YOLOv8-Architektur, das vier typische Oberflächenfehlerarten mit einer mittleren Erkennungsgenauigkeit von 93,3 Prozent klassifiziert und damit den Trend zur automatisierten Bildauswertung mit kontrollierter Beleuchtung illustriert. – Wu, D.; Deng, D.; Li, H.; Wang, H.; Zhao, B. (2026): Fluorescent penetrant inspection system for minor defects in jet-engine blade surface, Journal of Intelligent Manufacturing 37(8), 3105–3121.

Vier weiterführende Quellen zu Normung, Arbeitsschutz und Marktdaten, die diesem Text zugrunde liegen:

1. Normenreihe zur Eindring- und Magnetpulverprüfung. ASTM E1417/E1417M (Verfahren), E2297 (traditionelle UV-A- und Weißlichtquellen und Messgeräte), E3022 (LED-basierte UV-A-Lampen) sowie E1444/E3024 (Magnetpulverprüfung). Übersicht: ASTM E3022 – BSI Group.
2. ISO/DIN EN ISO Eindringprüfung. ISO 3452-1/-2 (Grundlagen und Prüfmittelprüfung) und ISO 3059 (Betrachtungsbedingungen für Eindring- und Magnetpulverprüfung). Quelle: ISO 3452-2:2021.
3. Arbeitsschutz bei UV-A-Prüfquellen. ICNIRP-Leitlinien zum Schutz von Beschäftigten vor UV-Strahlung, einschließlich der Einordnung von „Schwarzlicht“-Quellen für die zerstörungsfreie Prüfung (ICNIRP – Protecting Workers from Ultraviolet Radiation); ergänzend national die Arbeitsschutzverordnung zu künstlicher optischer Strahlung (OStrV), Gesetze im Internet.
4. Marktdaten. Mordor Intelligence, „Non-Destructive Testing (NDT) Market“ und „Liquid Penetrant Testing (PT) Market“, 2026.

Wie funktioniert die Fluoreszenzanregung bei der Eindringprüfung?
Ein in Rissen oder Poren verbliebenes fluoreszierendes Prüfmittel absorbiert UV-A-Strahlung um 365 Nanometer und gibt einen Teil dieser Energie als sichtbares Licht bei größerer Wellenlänge ab. Da diese Emission stets schwächer ist als die Anregung, ist ein dunkler, kontrastarmer Untergrund für die Erkennbarkeit ebenso wichtig wie die Anregungsintensität selbst.

Welche Wellenlänge eignet sich für die industrielle Fluoreszenzprüfung?
Für die überwiegende Zahl industrieller Eindring- und Magnetpulverprüfmittel liegt das Anregungsmaximum um 365 Nanometer, weshalb UV-A-Lampen und -LEDs in diesem Bereich der Regelfall sind. Für andere Marker wie Lecksuchstoffe oder Spezialbeschichtungen kann das optimale Anregungsband abweichen; maßgeblich ist stets das Datenblatt des jeweiligen Prüfmittels.

Welche UV-A-Bestrahlungsstärke ist für eine normkonforme Prüfung erforderlich?
ISO 3059 fordert am Prüfort mindestens 1.000 µW/cm² (10 W/m²) UV-A-Bestrahlungsstärke, mit einem empfohlenen oberen Richtwert von rund 5.000 µW/cm² (50 W/m²). Luftfahrtspezifische Vorschriften wie SAE AMS2647 können hiervon abweichende, teils höhere Mindestwerte vorschreiben, weshalb die geltende Kundenspezifikation stets vorrangig zu prüfen ist.

Was ist der Unterschied zwischen Quecksilberdampflampen und UV-LED-Prüflampen?
Quecksilberdampflampen liefern ein breites, weiches Bestrahlungsfeld, benötigen aber eine Warmlaufzeit von bis zu zehn Minuten und einen UV-A-Sperrfilter. UV-LEDs sind sofort einsatzbereit und elektrisch effizienter, erzeugen jedoch ein enger begrenztes Feld mit steilerem Randabfall, weshalb sie nach der eigenständigen Norm ASTM E3022 separat geprüft und ausgemessen werden müssen.

Warum funktioniert eine Fluoreszenzprüfung trotz nominell ausreichender Lampenleistung nicht zuverlässig?
Die elektrische Leistungsaufnahme einer Lampe beschreibt nicht die im Anregungsband abgestrahlte optische Leistung und erst recht nicht die Bestrahlungsstärke am Prüfteil. Alterung, Abstand, Filterzustand und Bauteilgeometrie verändern diesen Wert unabhängig von der Nennleistung, weshalb nur eine Messung am tatsächlichen Prüfort verlässlich ist. Warum die Leistungsangabe grundsätzlich keine Messgröße ist, ist unter radiometrischen Größen hergeleitet.

Wie wird die Bestrahlungsstärke bei einer Fluoreszenzprüfung gemessen?
Gemessen wird mit einem UV-A-Radiometer, dessen spektrale Empfindlichkeit auf den Bereich 320 bis 400 Nanometer begrenzt ist, direkt am Prüfort und im tatsächlichen Arbeitsabstand. Bei stark unterschiedlichen Quellenspektren ist zusätzlich eine spektrale Messung sinnvoll, um eine spektrale Fehlanpassung des Sensors auszuschließen.

Welche Faktoren begrenzen die Fluoreszenzprüfung bei additiv gefertigten Bauteilen?
Die typische Oberflächenrauheit und Porosität pulverbettbasierter additiver Fertigung führt dazu, dass sich Prüfmittel in Oberflächenporen statt in echten Rissen anlagert und dort verbleibt. Ohne Nachbearbeitung oder Politur ist die klassische Eindringprüfung für solche Oberflächen daher nur eingeschränkt aussagekräftig; für dichte, glatte additiv gefertigte Strukturen bleibt sie anwendbar.

Wie wird die Fluoreszenzprüfung in automatisierten Anlagen überwacht?
Triggerbare UV-LED-Quellen werden mit Kamera, Roboter oder Förderband synchronisiert, sodass jedes Bauteil dieselbe definierte Anregung erhält, während ein Bildverarbeitungsalgorithmus die Fluoreszenzintensität gegen eine feste Schwelle bewertet. Ergänzend werden Bestrahlungsstärke und Kalibrierstatus der Quelle kontinuierlich erfasst und als Teil der auditierbaren Prozessdokumentation abgelegt.

Die fluoreszierende Prüfung berührt drei weitere Felder: In der Luft- und Raumfahrt gelten für dieselbe Eindringprüfung eigene Werksnormen und Qualifikationsanforderungen, der Arbeitsschutz bewertet die UV-A-Exposition des Prüfpersonals am Prüfstand, und die Automatisierung und Prozessintegration beschreibt die triggerbare, reproduzierbare Beleuchtung, die eine kamerabasierte Auswertung voraussetzt. Dieselben Prüfmittel begegnen der additiven Fertigung und der Optik- und Präzisionsfertigung; eine Einordnung in alle Felder gibt die Übersicht Märkte & Anwendungen.
