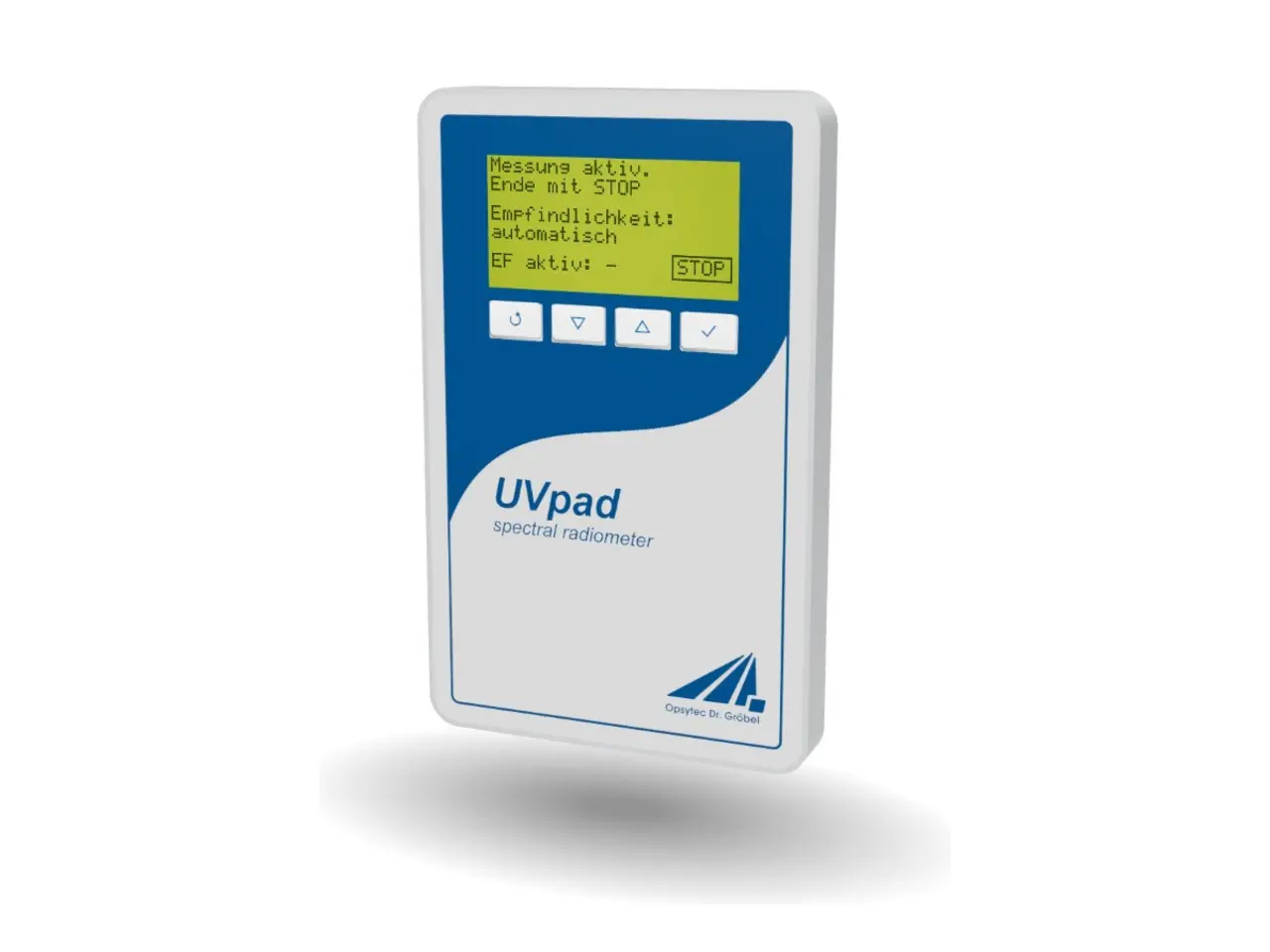

UV-Radiometer UVpad: Das flache, spektral messende UV-Radiometer

Das UVpad ist ein autonomes, spektral messendes UV-Radiometer für UV-Bandanlagen. Es zerlegt die Strahlung im Bereich 200 bis 440 nm ± 5 nm bei 2 nm spektraler Bandbreite und misst Bestrahlungsstärken von 2 bis 5000 mW/cm², optional 25 bis 35.000 mW/cm². Weil es ohne optische Filter arbeitet, lassen sich unterschiedliche Lampentypen und UV-LEDs direkt vergleichen; bei 14,4 mm Bauhöhe läuft es durch die Anlage mit.

Es ist zugleich das flachste spektral messende und autonome UV-Radiometer der Welt und vereint wissenschaftliche Messtechnik mit einem kompakten, benutzerfreundlichen Messgerät. Weil das UV-Licht im Gerät spektral zerlegt wird, sind Messungen rückführbar auf nationale Standards möglich.

Alle Messdaten werden auf dem Gerät sofort angezeigt. 50 Messungen werden im UVpad gespeichert und können per USB ausgelesen werden. Die mitgelieferte PC-Software wertet die Bestrahlungsstärkeprofile dabei getrennt für UVA, UVB, UVC und VIS aus. Spektren und Messdaten können exportiert und gespeichert werden.

Optional können durch hinterlegte Wirkfunktionen, wie z. B. Absorptionsspektren von Photoinitiatoren, UV-Anlagen optimiert werden. Somit können die Betriebskosten gesenkt und die Produktqualität gesichert werden.

Das UVpad ist in drei Versionen erhältlich. Standard misst 2 bis 5000 mW/cm² und deckt Bandanlagen mit Mitteldruckstrahlern sowie die meisten UV-LED-Lampen ab. high-power misst 25 bis 35.000 mW/cm² und ist für UV-LED-Lampen mit höchster Leistung gedacht. high-sensitivity misst 1 bis 5000 W/m² und eignet sich für UV-Leuchtstofflampen, Sonnensimulatoren und andere Anwendungen mit geringer Bestrahlungsstärke. Die Bestellnummern der Versionen stehen weiter unten bei den technischen Daten.

Hinweise für spektrale Radiometer und Breitbandradiometer

In der UV-Messtechnik werden Breitband- und Spektralradiometer eingesetzt, um die Lampenleistung zu überwachen. Breitbandradiometer werden jedoch nur auf einen Lampentyp kalibriert und unterscheiden sich in ihrer Empfindlichkeit untereinander. Dadurch sind Vergleiche zwischen Messgeräten verschiedener Hersteller und Vergleiche zwischen Anlagen mit unterschiedlichen Strahlern (Hg, Ga, Fe, …) oder UV-LEDs nicht möglich. Mit dem spektralen UV-Radiometer UVpad können dagegen alle UV-Lampen gemessen werden.

Altert z. B. ein dotierter Strahler, so ändert sich das Spektrum. Mit dem UVpad können UV-Anlagen und die Strahleralterung komfortabel überwacht und dokumentiert werden.

Der tatsächliche Messbereich ist bei Spektralradiometern vom Spektrum abhängig und kann hierdurch über- oder unterschritten werden. Wir spezifizieren den Messbereich daher bereits für übliche Mitteldruckstrahler.
