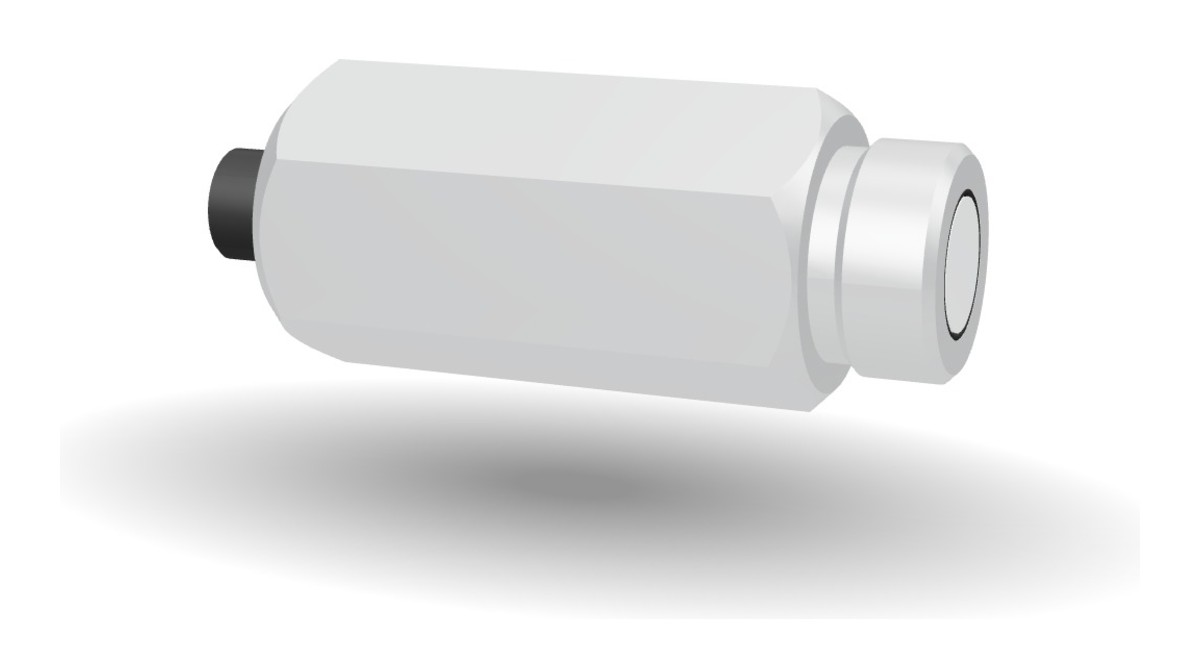

Wasserfester UVC-Sensor mit integriertem Verstärker: UVC-SE

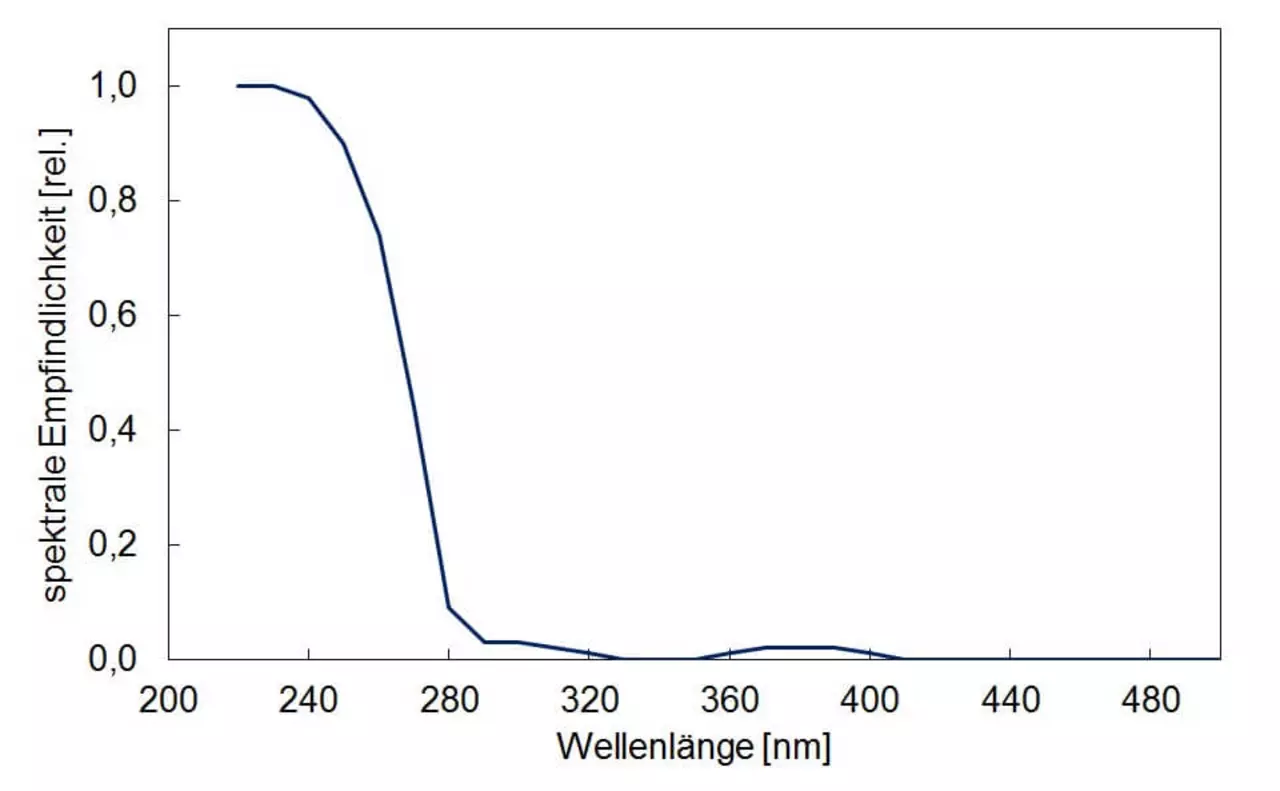

Der druckwasserfeste UVC-SE ist ein robuster Sensor für die präzise Messung der UVC-Bestrahlungsstärke von HG-Niederdrucklampen und Amalgamstrahlern in UV-Wasserentkeimungsanlagen. Für den Sensor wird eine langzeitstabile und hochempfindliche Photodiode verwendet, die sich durch eine große aktive Fläche von 1 cm² und damit ein geringes Rauschen auszeichnet. Der Sensor ist vor allem unterhalb von 260 nm deutlich empfindlicher als vergleichbare SiC-Sensoren.

Durch den Einsatz geeigneter Materialien wird eine hervorragende Korrosionsfestigkeit und Langzeitstabilität erreicht. Über einen Zeitraum von einem Jahr ist keine Alterung feststellbar. Die Sensoren sind rückführbar auf die PTB kalibriert und können einem Druck bis zu 10 bar ausgesetzt werden. Der Verstärker ist im Sensorgehäuse integriert: Die Elektronik verstärkt das Photodiodensignal unmittelbar am Messort und gibt es als störungsarmes Normsignal über das geschirmte Kabel an SPS oder Anzeigeeinheit aus. Ein separater Sensorverstärker und die störempfindliche Leitung zwischen Photodiode und Verstärker entfallen – ein Vorteil gerade in Anlagen mit Frequenzumrichtern und langen Kabelwegen.

Für den SPS-Betrieb ist der UVC-SE mit einer Versorgungsspannung von 24 V und wahlweise 0–10 V oder 4 bis 20 mA-Ausgang erhältlich. Alternativ kann der UVC-SE am optionalen Einbaumessgerät RM-32 zur kontinuierlichen radiometrischen Überwachung von UV-Anlagen eingesetzt werden. Das RM-32 zeigt auf einer 3½-stelligen Digitalanzeige die aktuelle Bestrahlungsstärke an. Über zwei Relaiskontakte können Warn- und Alarmsignale ausgegeben werden.
