UV-LED Spot P: Kompakte und leistungsstarke UV-LED-Punktlichtquelle für industrielle Anwendungen
Der UV-LED Spot P ist eine fokussierbare UV-LED-Punktlichtquelle für automatisierte und händische Klebungen. Bei Abmessungen von Ø 15 × 143 mm erreicht er im Arbeitsabstand Bestrahlungsstärken von über 39.000 mW/cm² und erlaubt damit extrem kurze Prozesszeiten. Die typische Lebensdauer beträgt 20.000 h; nach DIN EN 62471:2009-03 ist der Spot in Risikogruppe 3 eingestuft.
Für Anwendungen wie Kleben, Vergießen oder Fluoreszenzanregung stehen die Wellenlängen 365, 385, 395, 405 und 450 nm zur Verfügung. Mit der Vielzahl an Wellenlängen sowie den austauschbaren Optiken bleiben Sie besonders flexibel und können jederzeit nach- und umrüsten.

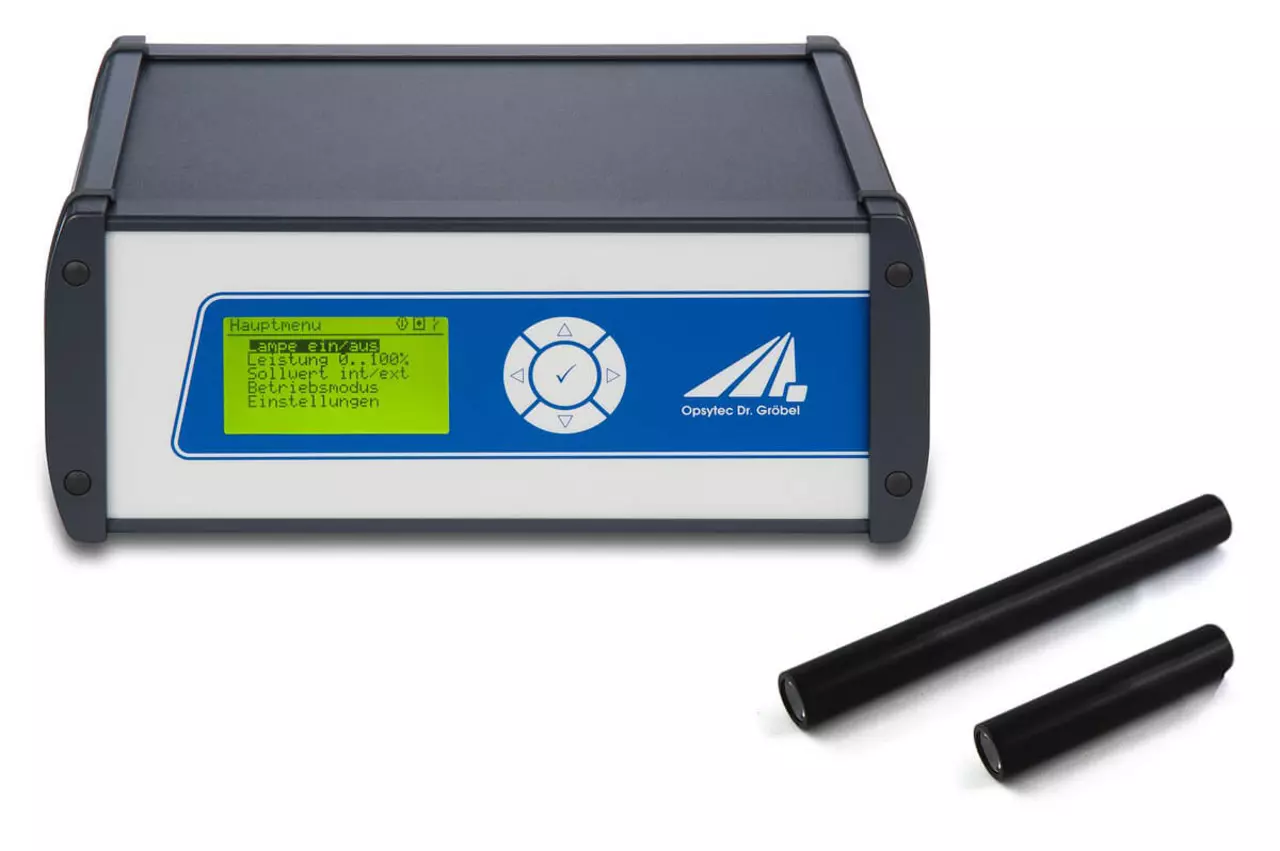

Für die Steuerung der UV-LED Spot P bieten wir die LedControl S als Tischgerät oder die LedControl DC für Hutschienenmontage an.
Mit den UV-LED-Steuerungen LedControl S und DC können die Leistungen der ultravioletten LEDs zwischen 2 % und 100 % eingestellt werden.
Ein Timer für Bestrahlungszeiten zwischen 0,01 s und 9999 s ist bereits integriert. Wahlweise stehen auch ein Dauerbetrieb oder ein extern getriggerter Betrieb zur Verfügung.
Beide LEDControl-Systeme können über RS-485, USB oder RS-232 gesteuert werden. Weitere digitale und analoge SPS-Eingänge stehen ebenso als Option zur Verfügung.
Durch den Betrieb mit Schutzkleinspannung lässt sich die LEDControl DC einfach in eine SPS integrieren.
Anwendungen UV-LED Spot-Lichtquellen
- Automatisiertes UV-Härten und UV-Kleben
- IC-Verkapselung
- Versiegeln und Vergießen
- Riss-/Lecksuche mit Fluoreszenzmarkern
- Oberflächeninspektion
Technische Daten UV-LED Spots
| Wellenlänge | 365, 385, 395, 405, 450 nm |
| Peakwellenlänge | +/- 5 nm |
| Emission, FWHM | 10 - 20 nm |
| Max. Bestrahlungsstärke | > 39000 mW/cm² |
| Lampenlebensdauer | typisch 20.000 h |
| Abmessungen, Spot P | Ø 15 x 143 mm |
| Abmessungen, Spot P "short" | Ø 15 x 60 mm |
| Kabellänge | 1,5 m, optional bis 5 m |
| Gewicht | ca. 130 g |
| Klassifizierung | Risikogruppe 3 nach |
| DIN EN 62471:2009-03 | |
| Betriebstemperatur | 5 bis 40 °C |
| Oberflächentemperatur | max 60 °C, bei ED >0,5 und |
| Model short ggf. mit Zusatzkühlkörper |
Veröffentlichungen im Überblick
Unsere UV-LEDs-Spots finden Anwendung in Forschung, Entwicklung und Produktion.
Eine Auswahl an wissenschaftlichen Publikationen steht hier zur Verfügung.
