Ethernet UV-Sensoren PLC.net mit PoE

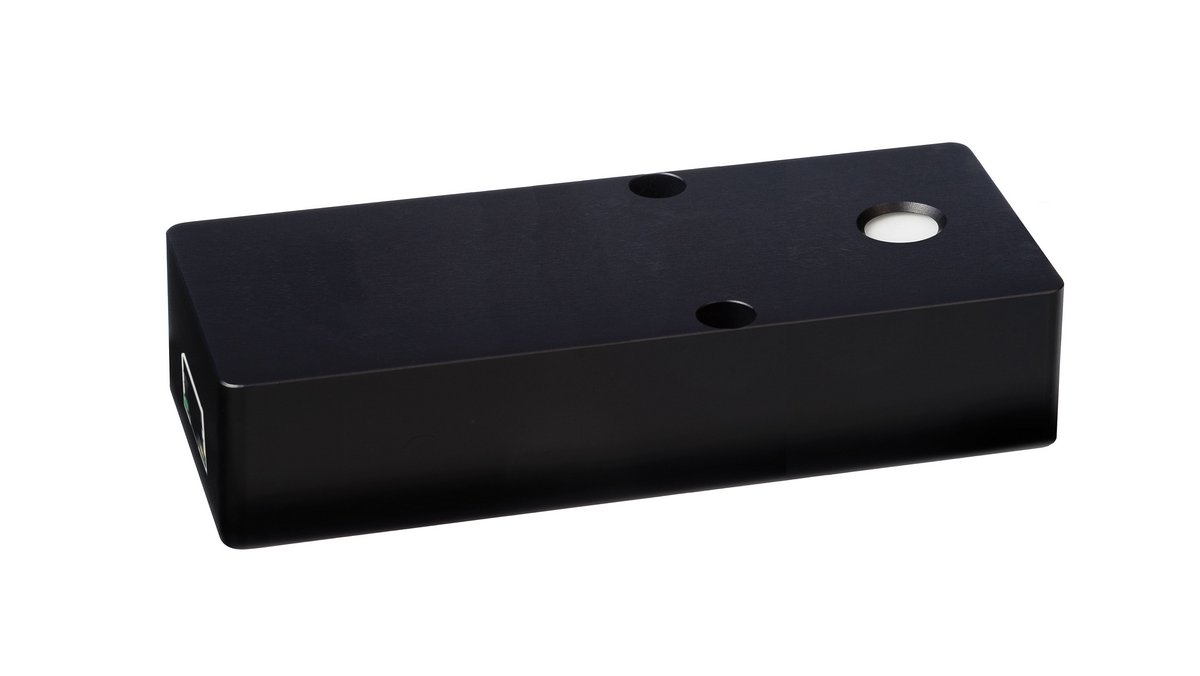

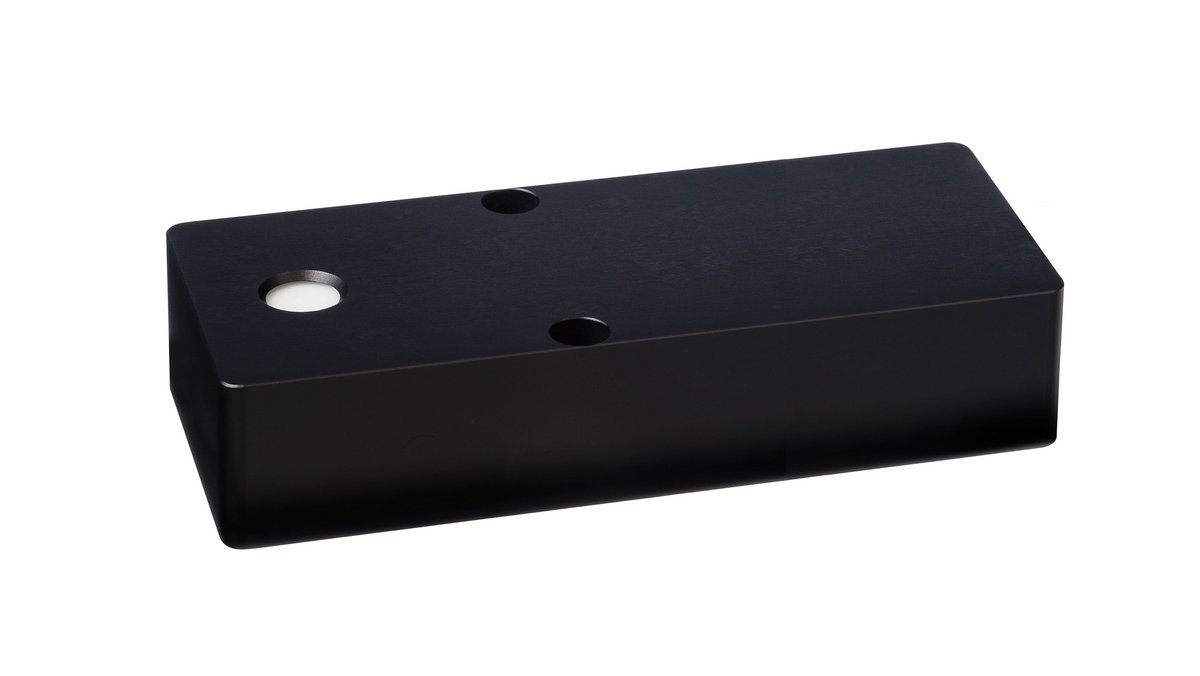

Der PLC.net ist ein einbaufertiger UV-Sensor mit LAN-Anschluss für die digitale Messung der UV-Bestrahlungsstärke in industriellen Anlagen, Laboraufbauten und automatisierten Prüfständen. Er verarbeitet die Messwerte im Sensor und stellt sie über HTTP mit JSON-Ausgabe sowie über Modbus TCP (Port 502, Float32 in mW/cm²) bereit. Damit lassen sich UV-Prozesse ohne zusätzliche Messhardware kontinuierlich überwachen, dokumentieren und in SPS-, SCADA- und Prüfsoftware einbinden. Die Versorgung erfolgt über PoE, ein integrierter Webserver exportiert die Messdaten als CSV.
Die Messwerte werden direkt im Sensor verarbeitet und über Ethernet bereitgestellt. Dadurch können UV-Prozesse kontinuierlich überwacht, dokumentiert und in bestehende Steuerungs- und Datenerfassungssysteme integriert werden.
Die Kommunikation erfolgt über eine HTTP-Schnittstelle mit JSON-Ausgabe sowie über Modbus TCP. Der UV-Sensor eignet sich damit für Anwendungen, bei denen aktuelle Messwerte, Geräteinformationen, Kalibrierdaten und Statusparameter über ein Netzwerk verfügbar sein müssen. Der direkte Zugriff auf den integrierten Webserver ermöglicht zusätzlich den Export der Messdaten im CSV-Format.
Die JSON-Datenstruktur ermöglicht eine einfache Integration in Softwareanwendungen, Datenlogger, Prozessleitsysteme und kundenspezifische Prüfsoftware. Messwerte und Metadaten können automatisiert ausgelesen, archiviert und für die Qualitätssicherung weiterverarbeitet werden.
Für die direkte Einbindung in industrielle Automatisierungssysteme unterstützt der UV-Sensor Modbus TCP. Die Kommunikation erfolgt über den Standardport 502. Die Messwerte stehen im Datenformat Float32 und in der Einheit mW/cm² zur Verfügung. Dadurch lässt sich der Sensor direkt in SPS-Systeme, SCADA-Umgebungen und industrielle Messdatenerfassungssysteme integrieren.
Ein physischer Taster am Sensorgehäuse ermöglicht die Ausführung wichtiger Servicefunktionen auch ohne Netzwerkzugriff. Ein kurzer Tastendruck startet das System neu. Ein mittellanger Tastendruck aktiviert den DHCP-Servermodus für die direkte Verbindung mit einem Laptop. Ein langer Tastendruck setzt den Sensor auf die Werkseinstellungen zurück.
Highlights des UV-Sensors PLC.net
- Digitale Messung der UV-Bestrahlungsstärke über Ethernet
- Spannungsversorgung über PoE
- HTTP-Schnittstelle mit JSON-Ausgabe
- Modbus TCP zur Integration in SPS- und Prozessleitsysteme
- Messwertausgabe in mW/cm²

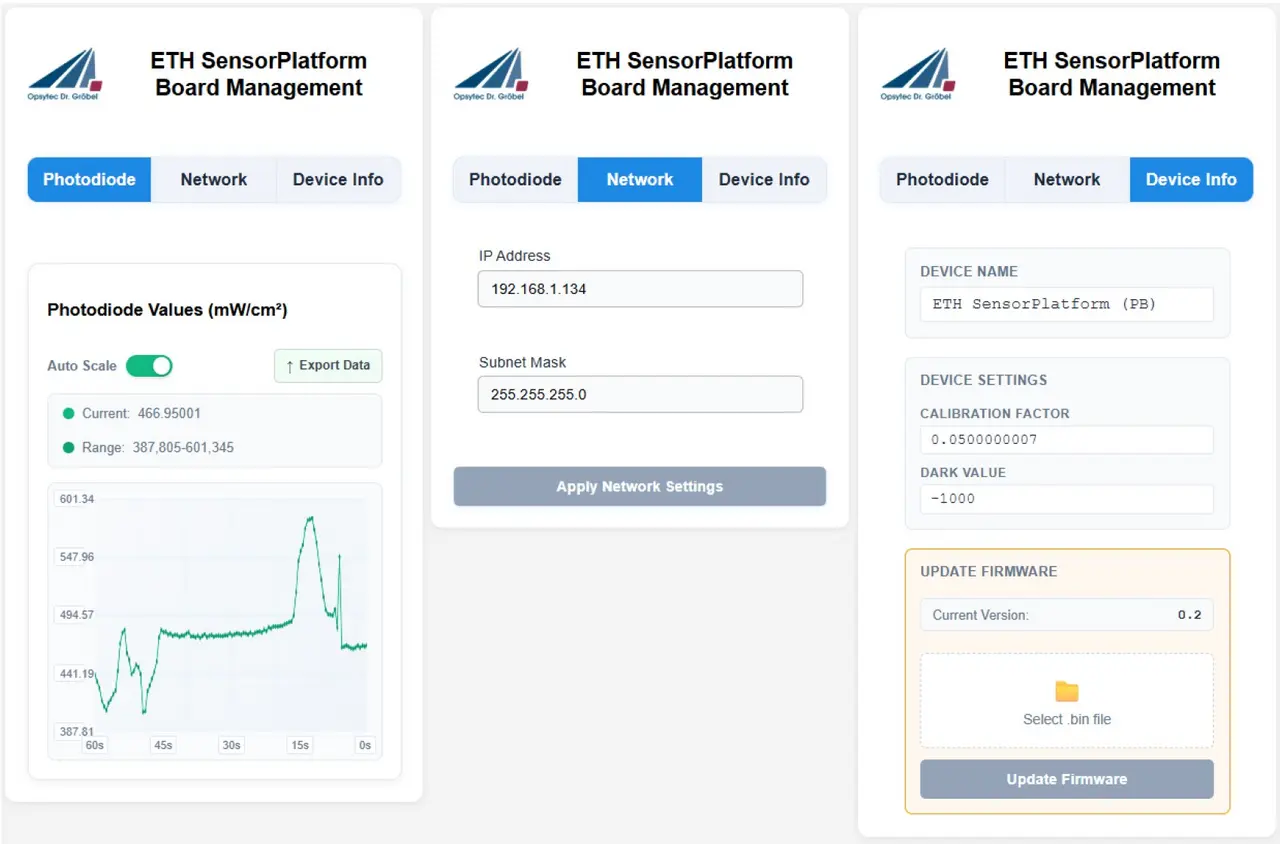

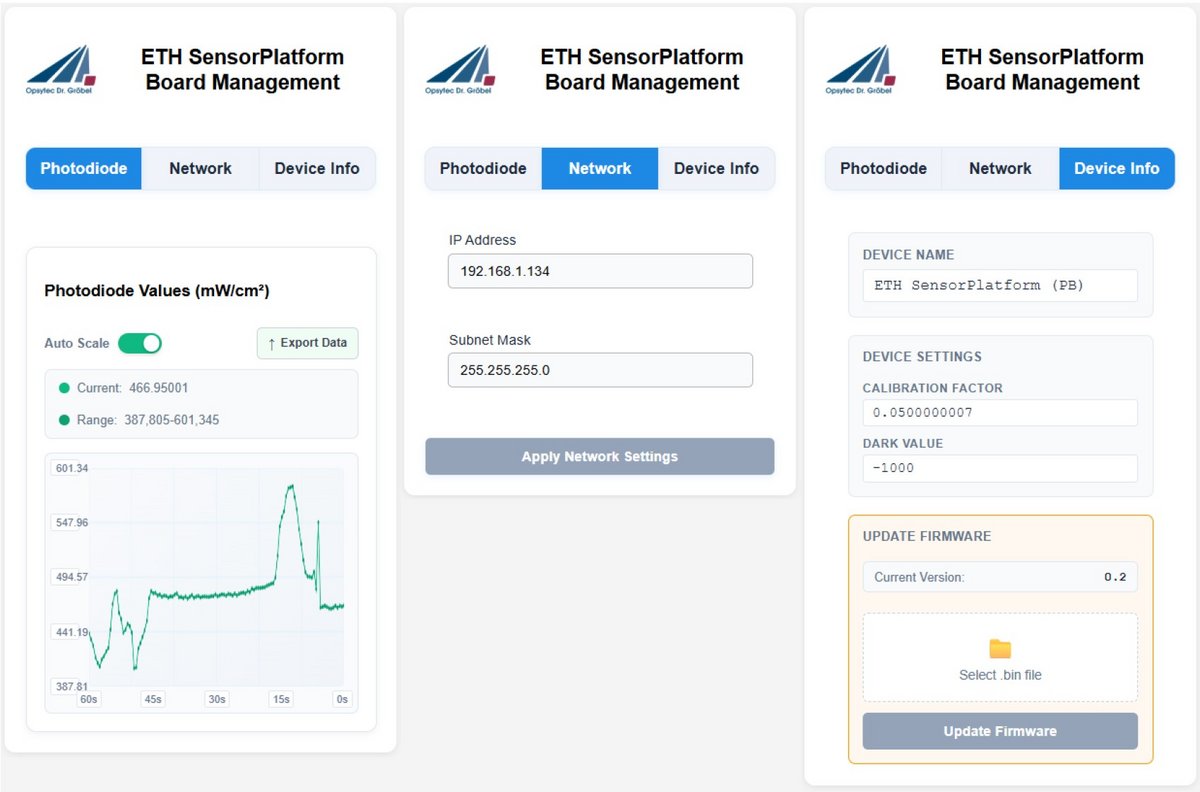

- Integrierter Webserver mit CSV-Export und Laufzeitdiagramm
- Unterstützung mehrerer Messkanäle und Lampenzuordnungen
- Service-Taster für Neustart, DHCP-Modus und Zurücksetzen auf Werkseinstellungen

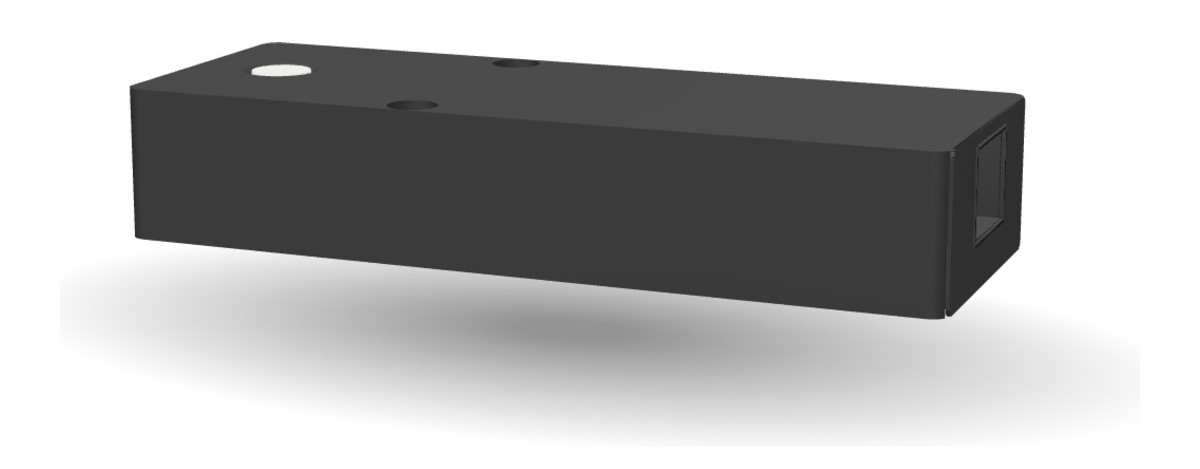

PLC.net als 3D-Modell ansehen
Sensorgehäuse und Anschlüsse von allen Seiten betrachten – direkt im Browser.
Der PLC.net lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Gehäuseform, Ethernet-Anschluss und Einbaumaße sind so vor der Planung im Detail zu prüfen.
Technische Daten der Ethernet-PLC-UV-Sensoren und VIS-Sensoren
| Versorgung | PoE, Typ 1 |
| Stromaufnahme | < 150 mA |
| Messbereiche | 0 - 10.000 mW/cm² |
| 0 - 10.000 µW/cm² (optional) | |
| Auflösung | 0,001 mW/cm² |
| 0,001 µW/cm² (optional) | |
| Abmessungen | ~120 x 40 x 20 mm |
| Gewicht | 180 g |
| Datenprotokolle | HTTP / JSON, Modbus TCP |
| Webserver | integriert |
| Datenexport | CSV |
| Netzwerkschnittstelle | LAN / Ethernet |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | <80%, nicht kondensierend |
| Antwortzeit, typisch / maximal | 20 ms / 100 ms |
| Taster | 1, physisch für |
| Reset, DHCP & | |
| Werkseinstellungen | |
| Kalibrierunsicherheit, typisch | 4,5 - 7,0 % (k = 2) |
| Linearitätsfehler | unter 1 % |
| Alterung pro Jahr | unter 3 % |
Spektralbereiche PLC-Sensoren
| UVC | 200 - 280 nm |
| UVB | 280 - 315 nm |
| UVA | 315 - 400 nm |
| UVA+ | 330 - 455 nm |
| UVBB | 230 - 400 nm |
| VISB | 400 - 480 nm |
| LUX | 380 - 780 nm, V(λ) |
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 890010 |
| UVB | 890020 |
| UVA | 890032 |
| UVA+ | 890047 |
| UVBB | 890012 |
| VISB | 890041 |
| LUX | 890061 |
Lieferumfang: Sensor PLC.net und Werks-Kalibrierschein, auf Wunsch mit DAkkS-Kalibrierschein. Bitte geben Sie den gewünschten Spektralbereich bei der Bestellung an.
| Leistung | Bestellnummer |
|---|---|
| Werks-Kalibrierung | 710000 |
| DAkkS-Kalibrierung nach ISO/IEC 17025 | 17025 |
Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor. Bei Auslieferung ist der Sensor bereits werkskalibriert.
Frequently Asked Questions
Wofür eignet sich ein Ethernet UV-Sensor?
Ein UV-Sensor mit Ethernet (LAN)-Anschluss eignet sich für die kontinuierliche Überwachung von UV-Prozessen in automatisierten Anlagen, Prüfständen und industriellen Produktionsumgebungen. Durch Ethernet-Kommunikation können Messwerte zentral erfasst, dokumentiert und in Steuerungssysteme integriert werden.
Können die Messwerte in eine SPS eingebunden werden?
Die Einbindung in SPS-Systeme erfolgt über Modbus TCP. Der Sensorwert wird als Float32-Zahl in
mW/cm² bereitgestellt. Zusätzlich können Wellenlänge und Status über Register ausgelesen werden.
Ist eine direkte Verbindung ohne vorhandenes Netzwerk möglich?
Über den integrierten Taster kann ein DHCP-Servermodus aktiviert werden. Der Sensor stellt dann eine direkte Verbindung für einen Laptop bereit und ist unter der IP-Adresse 192.168.100.1 erreichbar.
Welche Vorteile bietet die HTTP-Schnittstelle?
Die HTTP-Schnittstelle ermöglicht den direkten Zugriff auf aktuelle Messwerte und Geräteinformationen über das Netzwerk. Die JSON-Ausgabe erleichtert die Integration in kundenspezifische Software, Datenlogger, Prüfstände und Qualitätssicherungssysteme.
Können Messdaten exportiert werden?
Der integrierte Webserver ermöglicht den Export von Messdaten als CSV-Datei. Dadurch können Messreihen dokumentiert, archiviert und in externen Auswertesystemen weiterverarbeitet werden.
