UV-LED-Kammer BSL-04

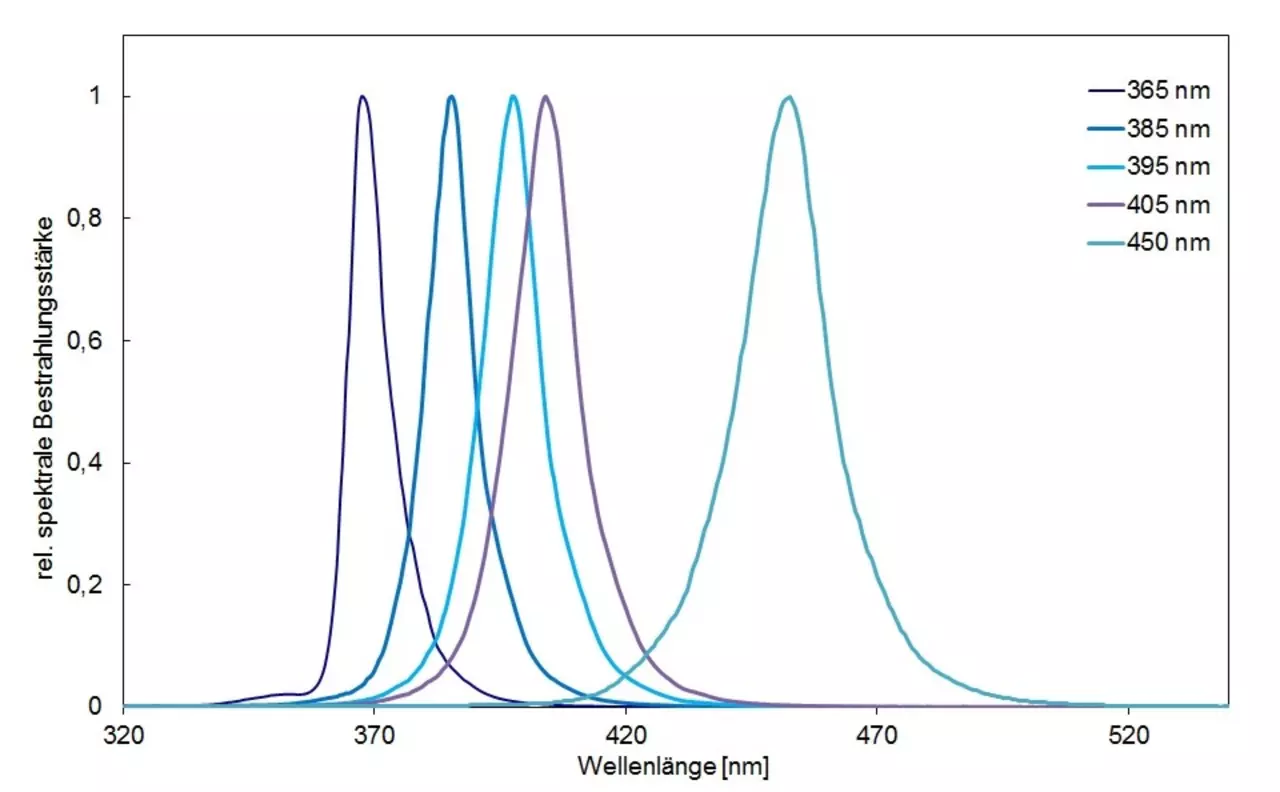

Die UV-LED-Kammer BSL-04 ist die größte LED-Bestrahlungskammer der BSL-Serie und härtet, klebt und bestrahlt großflächige Bauteile sowie große Chargen. Der Innenraum misst 86 × 64 × 28 cm; die Bestrahlungsstärke beträgt bis zu 110 mW/cm² und damit das 14-Fache der BS-Serie, wahlweise bei 365, 385, 395, 405 oder 450 nm. Zwei getrennt steuerbare Wellenlängen sind möglich. Die Dosissteuerung UV-MAT misst die Bestrahlungsstärke kontinuierlich und beendet die Bestrahlung bei Erreichen der Zieldosis – unabhängig von Lampenalterung und Verschmutzung. UV-LEDs starten sofort, sind dimmbar und haben eine hohe Lebensdauer.
Für hohe Bestrahlungsstärken ist die UV-LED-Kammer vollständig mit einer LED-Wellenlänge erhältlich. Der Einbau zweier getrennt steuerbarer LED-Wellenlängen ermöglicht einen besonders flexiblen Einsatz. Dank der hohen Homogenität der Bestrahlung lassen sich die Proben zudem beliebig positionieren.

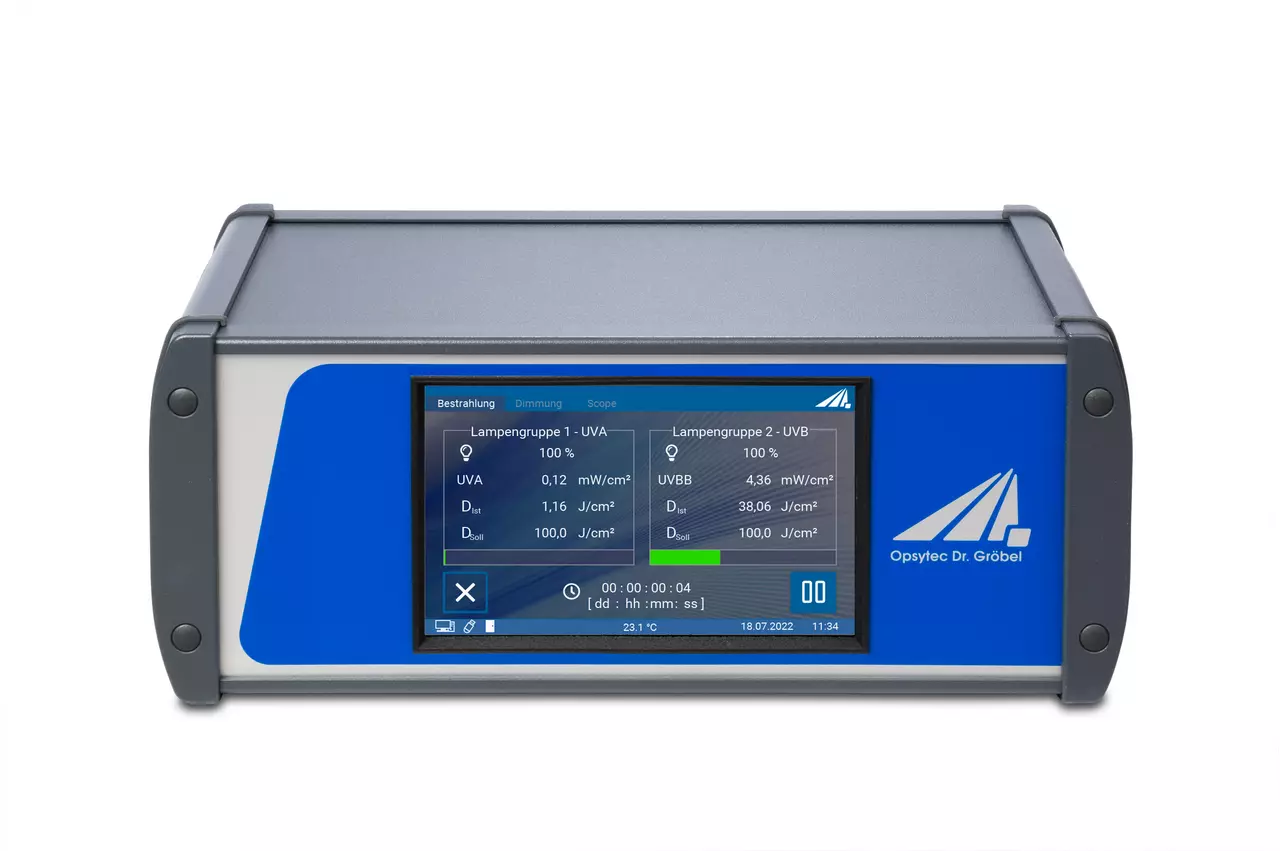

Der integrierte Timer gewährleistet eine präzise Bestrahlungssteuerung. Für optimale Ergebnisse empfehlen wir unsere kalibrierten UVA+-Sensoren. In der UV-LED-Kammer BSL-04 ist die Dosiskontrolle bereits in den Steuerungseinheiten UV-MAT Touch und UV-MAT integriert. Ein optionaler Sensor ermöglicht dem UV-MAT eine kontinuierliche Messung der Bestrahlungsstärke und beendet die Bestrahlung bei Erreichen der Zieldosis.
Über die volle Fläche von 86 × 64 cm liegt die Bestrahlungsstärke bei bis zu 110 mW/cm². Die aktive Luftkühlung hält den Wärmeeintrag auch bei voller Charge und langen Belichtungszeiten niedrig, sodass sich die Proben beliebig auf dem Probenträger verteilen lassen.

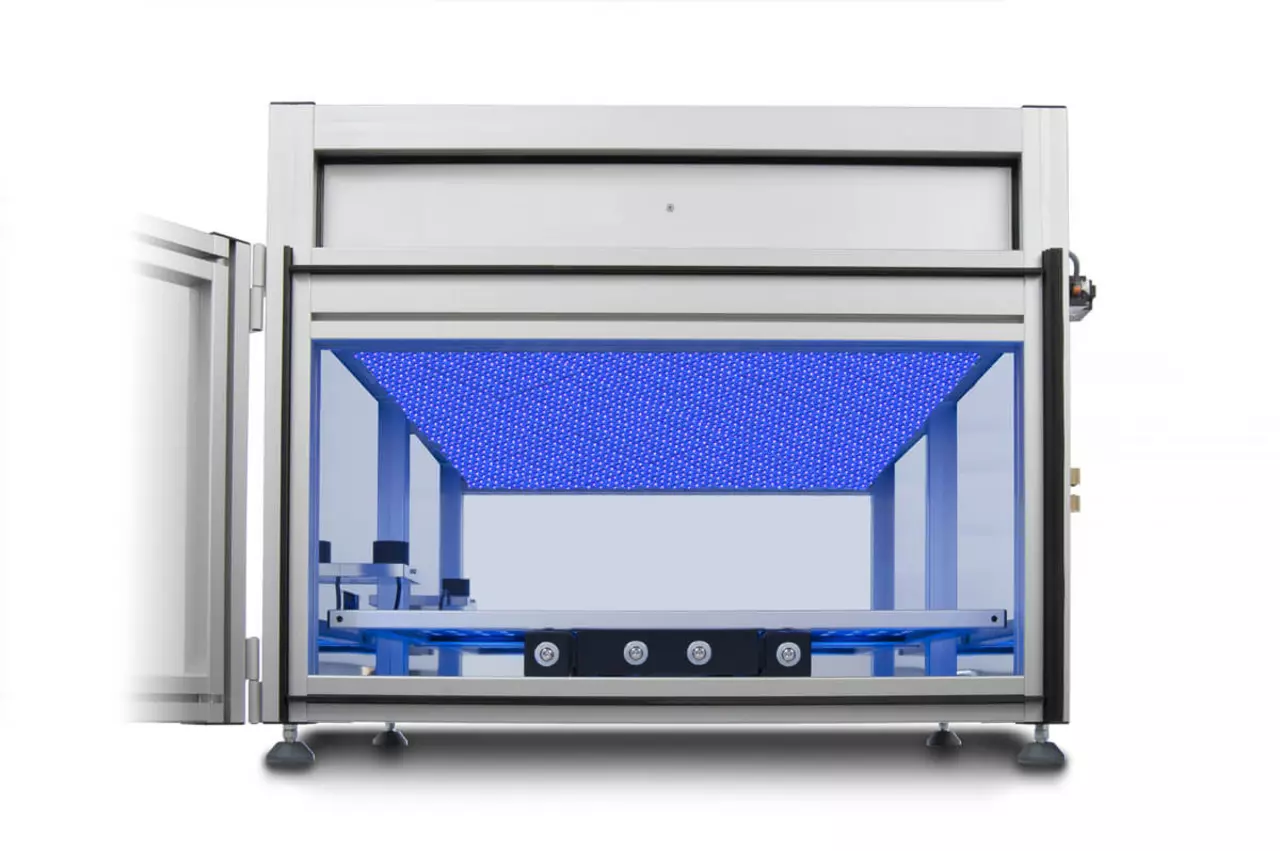

Der Bestrahlungsraum hat eine Grundfläche von 86 x 64 cm und eine Höhe von 28 cm. Zu klebende oder zu härtende Teile lassen sich auf dem verschiebbaren Probenträger bequem und sicher platzieren.
Die vollständig geschlossene und überwachte Bestrahlungskammer gewährleistet, dass das Bedienpersonal beim Handling umfassend vor UV-Strahlung geschützt ist.
Bestrahlungsstärke und Dosis der BSL-04 berechnen
Die BSL-04 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit je LED-Wellenlänge berechnen.

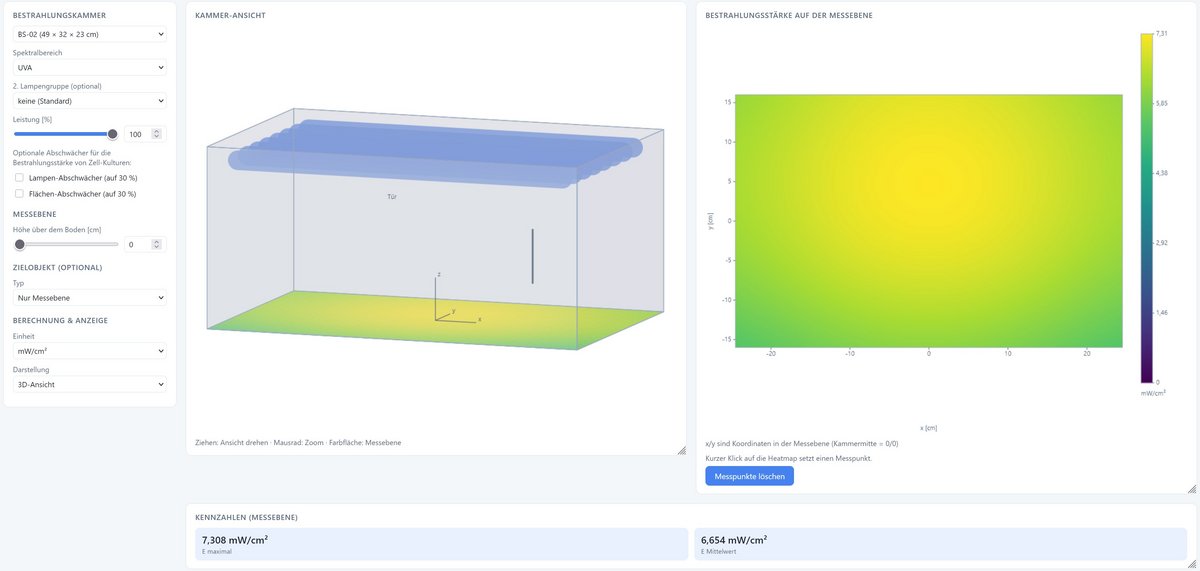

Homogenität der BSL-04 über die volle Fläche simulieren
Bei der BSL-04 als größter Kammer der BSL-Serie entscheidet die Homogenität über die Chargengröße. Der UV-Bestrahlungskammer-Simulator stellt die Bestrahlungsstärke über den Innenraum von 86 × 64 cm als Heatmap dar und zeigt, wie sich Dosis und Belichtungszeit bei bis zu 110 mW/cm² über die Fläche verteilen.
Technische Daten UV-LED-Kammer BSL-04
| Innenmaße | 86 x 64 x 28 cm |
| Abmessungen, Kammer | 95 x 82 x 70 cm |
| Gewicht | ~ 80 kg |
| Leistungsaufnahme | 1200 W |
| Netzanschluss | 100 - 240 V, 50/60 Hz |
| Betriebstemperatur | 10 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80%, nicht kondensierend |
| Kühlung | Luftkühlung |
| Probentemperatur | Erwärmung der Proben durch |
| hohe UV-Bestrahlung bei | |
| langer Belichtung | |
| Klassifizierung | Gruppe 0 nach |
| DIN EN 12198:2000 | |
| Timer | 0,01 s bis 9999 h |
| Auslösung | 0,01 s |
| Dosissteuerung | mit opt. Sensor |
| Sicherheitsüberwachung | Übertemperatur, Türkontakt |
