Inline-UV-Sensoren: kontinuierliche Bestrahlungsstärkemessung für UV-Anlagen
Der Inline-UV-Sensor FLT misst die UV-Bestrahlungsstärke kontinuierlich in laufenden UV-Anlagen und macht nachlassende Lampenleistung sichtbar, bevor Ausschuss entsteht. Bei einer Bauform von 68 × 25 × 15 mm deckt er sieben Spektralbereiche und vier Messbereiche bis 0–20 W/cm² ab und lässt sich wahlweise direkt an eine SPS oder an die Radiometer RMD und RM-12 anschließen. Weil Inline- und Handmessung dieselbe Sensorbauform nutzen, sind Vergleichs- und Referenzmessungen ohne Umrechnung möglich; alle Sensoren sind rückführbar auf die PTB kalibriert.
Typische Einsatzorte sind:
- Verpackungsanlagen
- Entkeimungsanlagen
- Anlagen zur Oberflächenaktivierung
- UV-Härtungsanlagen
- Alterungsanlagen
Das Messsystem besteht aus dem kompakten Inline-UV-Sensor FLT, der wahlweise direkt an einer SPS oder einem Radiometer RMD/RM-12 betrieben werden kann. Durch die identische Bauform sind Vergleichs- und Referenzmessungen besonders einfach möglich. Unser Sortiment enthält sieben Spektralbereiche und vier Messbereiche für die Sensoren. Dadurch können die Sensoren optimal auf die Anwendung angepasst werden. Alle Sensoren sind rückführbar auf die PTB kalibriert und werden mit Werkskalibrierzertifikaten ausgeliefert.
Das RMD zeichnet sich durch eine sehr hohe Auflösung, einen großen Messbereich, eine Datenschnittstelle und das beleuchtete Grafikdisplay aus.
Für kleine Steuerungsaufgaben kann der Inline-UV-Sensor FLT an das Einbaumessgerät RM-32 angeschlossen werden, das auf einer 3½-stelligen Digitalanzeige die aktuelle Bestrahlungsstärke anzeigt und über zwei Relaiskontakte einstellbare Warn- und Alarmsignale ausgibt.
Anwendungen der Inline-UV-Sensoren FLT
- Strahlungssensoren in SPS-Anlagen
- Inlinemessungen und Referenzmessungen
- Präzise Messung von Bestrahlungsstärken
Highlights der Inline UV-Sensoren
- Direkter Betrieb an SPS oder Radiometer
- Geringe Bauhöhe
- Langzeitstabil und rekalibrierbar
- Sieben Spektralbereiche
- Vier Messbereiche

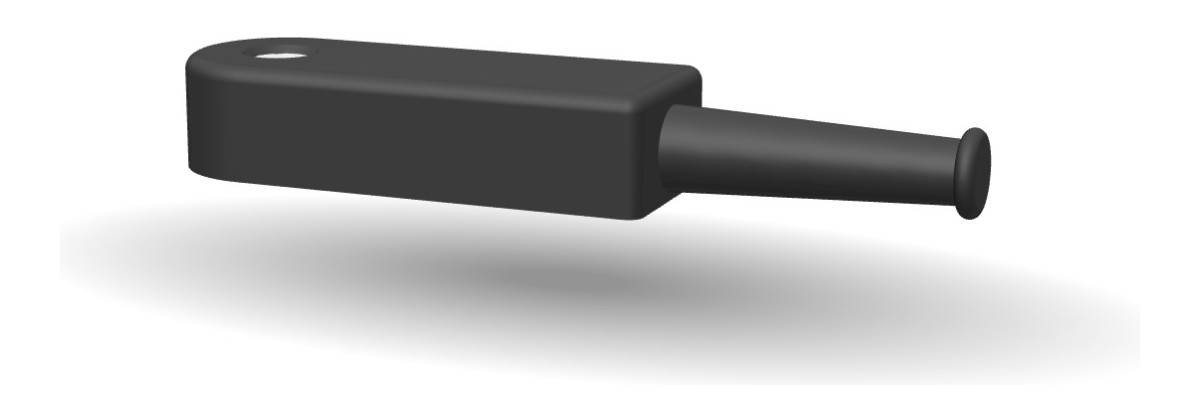

Inline-Sensor FLT als 3D-Modell ansehen
Den flachen Sensorkopf von allen Seiten betrachten, drehen und zoomen – direkt im Browser.
Der Inline-Sensor FLT lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Gerade bei der Frage, ob die flache Bauform in den Prozess passt, hilft die räumliche Ansicht mehr als eine Maßzeichnung.
Technische Daten UV Inline-Sensoren
| Abmessungen | 68 x 25 x 15 mm |
| Gewicht | ca. 70 g |
| Messbereiche | 0 - 20 W/cm² |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | <80%, nicht kondensierend |

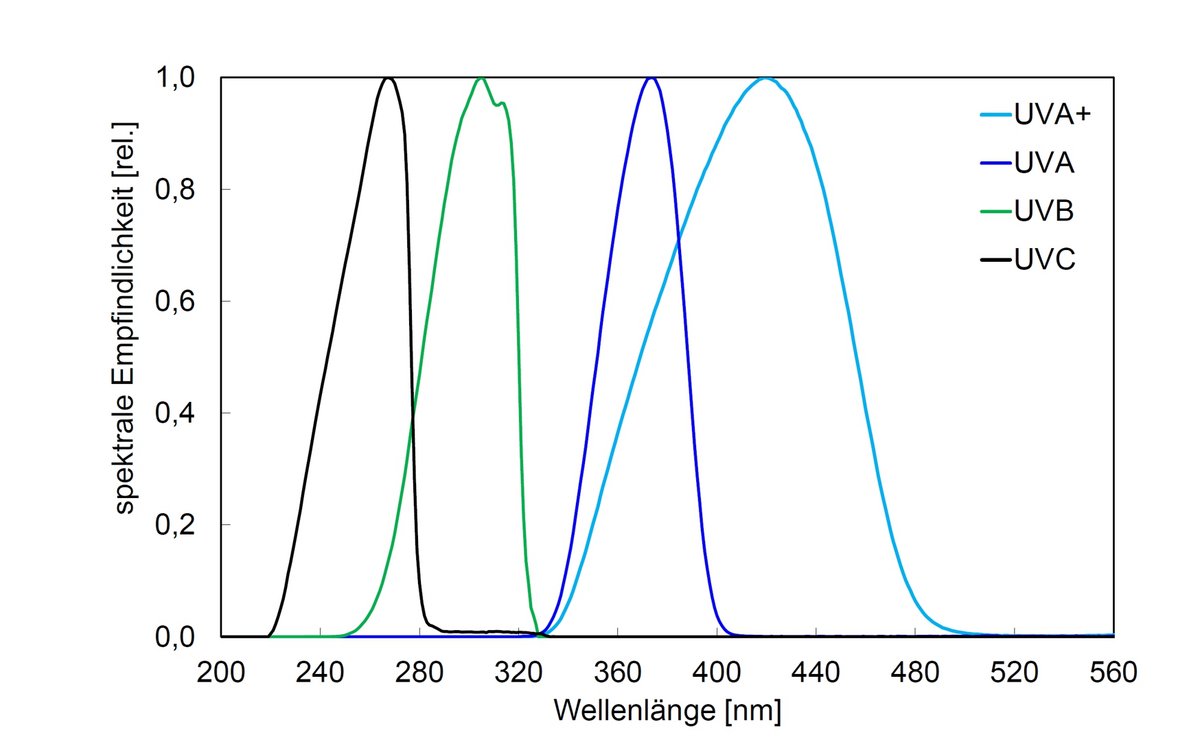

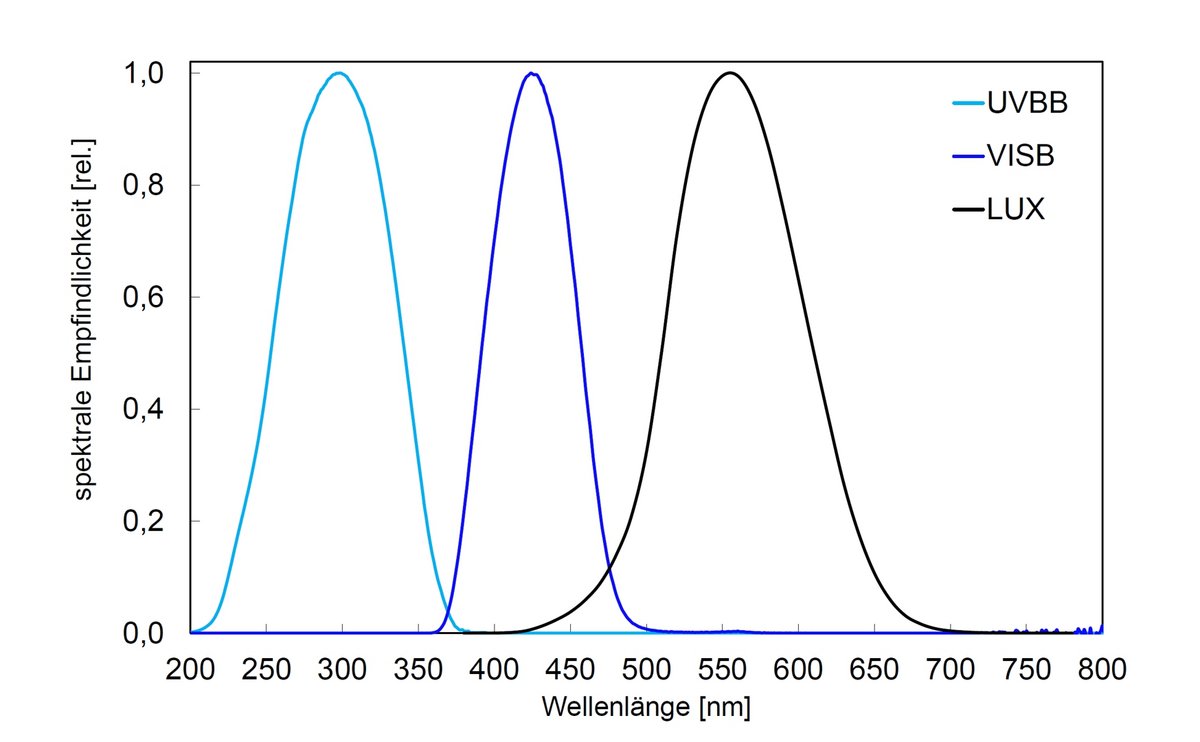

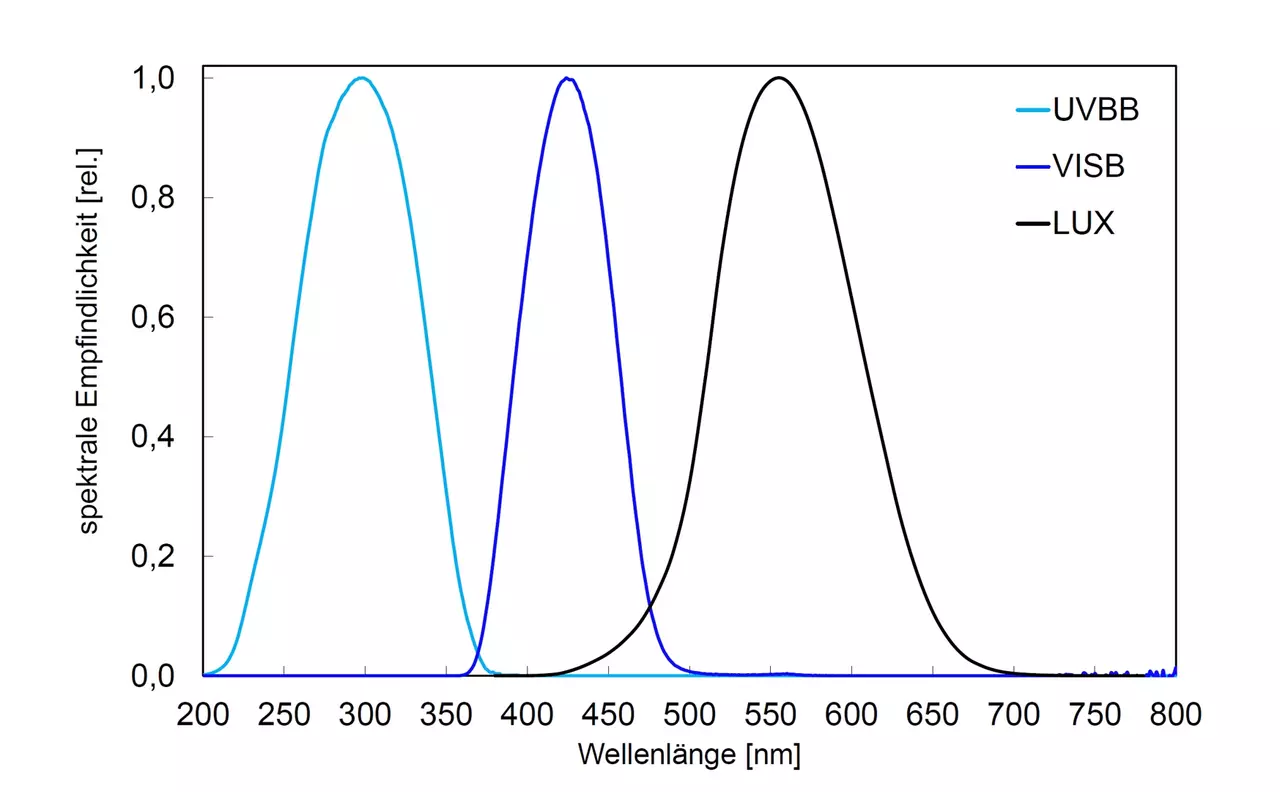

Spektralbereiche Inline-Sensoren mit geringer Bauhöhe
| UVC | 200 - 280 nm |
| UVB | 280 - 315 nm |
| UVA | 315 - 400 nm |
| UVA+ | 330 - 455 nm |
| UVBB | 230 - 400 nm |
| VISB | 400 - 480 nm |
| VIS | 380 - 780 nm, V(λ) |
