UV-Sensoren für SPS mit digitalem Ausgang

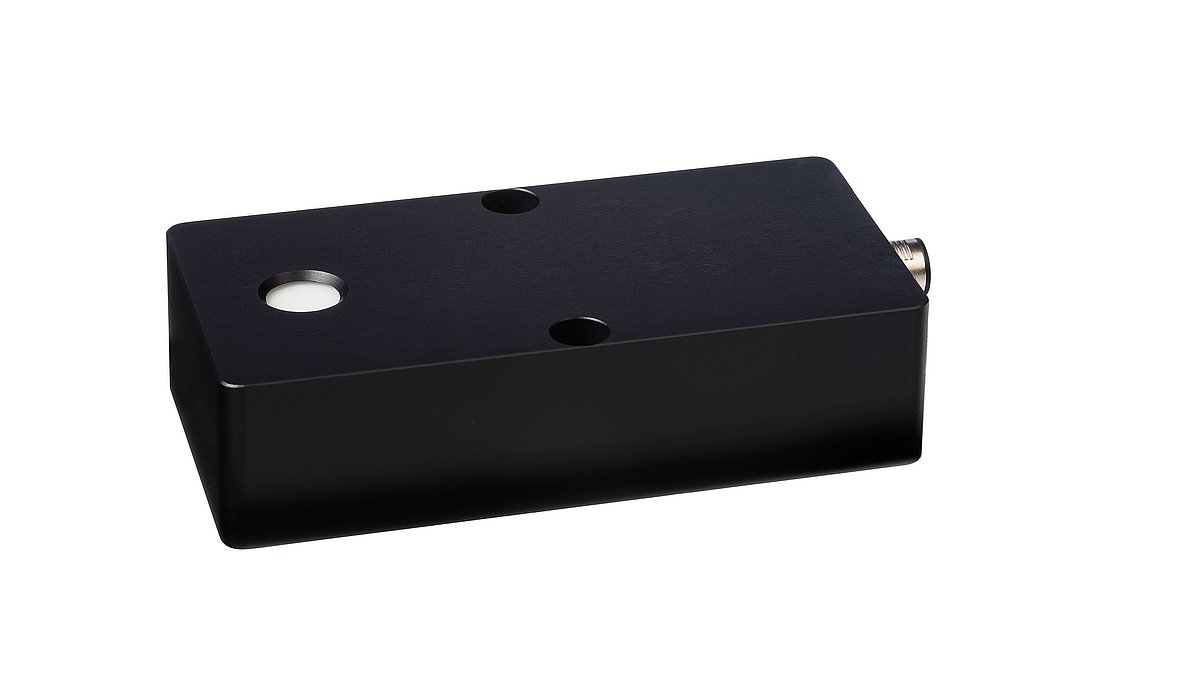

Die PLC.D-Sensoren sind einbaufertige UV-Sensoren mit digitalem Ausgang. Damit sind zuverlässige und wiederholgenaue Bestrahlungsstärkemessungen in UV-Anlagen möglich. Der 24-Bit-Wandler im Sensor erfasst Bestrahlungsstärken bis 0–10.000 mW/cm² mit einer Auflösung von 0,001 mW/cm², die Kalibrierunsicherheit liegt bei 4,5–7,0 % (k = 2). Durch die kompakte Bauform und die sieben Spektralbereiche sind die Sensoren vielseitig einsetzbar, z. B. in
- Verpackungsanlagen
- Entkeimungsanlagen
- Anlagen zur Oberflächenaktivierung
- UV-Härtungsanlagen
- Alterungsanlagen
- und vielen weiteren Anwendungen
Mit den integrierten 24-Bit-ADCs schließen die PLC.D-Sensoren die Lücke zwischen der industriellen Fertigung und hochpräzisen Laborgeräten. Messungen können auf einfache und dennoch sichere Weise realisiert werden. Hierfür stehen RS-485, RS-232 und USB wahlweise als Anschluss zur Verfügung. Die Datenauswertung erfolgt direkt in den PLC.D-Sensoren, die Messwerte sind mit einer CRC-16-Prüfsumme vor Übertragungsfehlern geschützt. Die PLC.D-Sensoren enthalten zudem alle Informationen für eine lückenlose Kalibrierung nach ISO/IEC 17025 oder eine Werkskalibrierung.
Verschiedene Funktionen wie Softwaretriggerung, Hardwaretrigger oder kontinuierliche Datenübermittlung sind über Klartextbefehle parametrisierbar.
Beispielbefehle:
- DS_MeasResult? Anfrage des Messergebnisses
- DS_SerialNr? Abfrage der Seriennummer
- DS_Firmware? Abfrage der Firmwareversion
- DS_MeasAVG?! Anfrage/Befehl zur Mittelung
- DS_CalibDate?: Anfrage des Kalibrierdatums
- DS_StartMeas! Befehl Messung starten
- DS_DataMode? Anfrage des Messmodus: Software-Polling, Hardware-Trigger oder kontinuierlich
Die Sensoren mit RS-485-/RS-232-Anschluss arbeiten mit einer Betriebsspannung von 24 V und enthalten einen Triggereingang und Data-Ready-Ausgang. Die Sensoren mit USB-Anschluss benötigen keine externe Versorgung.
Optional bieten wir einen Multiplexer an. Der PLC.D-Multiplexer verbindet bis zu acht PLC.D-Sensoren mit einer SPS. Die SPS-Kommunikation mit dem PLC.D Multiplexer erfolgt mittels RS-485. Dieser schaltet die Kommunikation zwischen den angeschlossenen PLC.D-Sensoren um. Somit wird nur eine SPS-Verbindung benötigt. Die Sensoren werden an den Multiplexer per RS-232 angeschlossen und von diesem versorgt. Der PLC.D Multiplexer wird mit 24 V Gleichspannung (DC) betrieben.
Highlights der digitalen PLC UV-Sensoren mit RS-485 und USB
- Klartext-ASCII-Kommunikation mit Prüfsumme
- Direkter Betrieb an SPS
- Langzeitstabil und rekalibrierbar
- Sieben Spektralbereiche
- Drei Messmodi

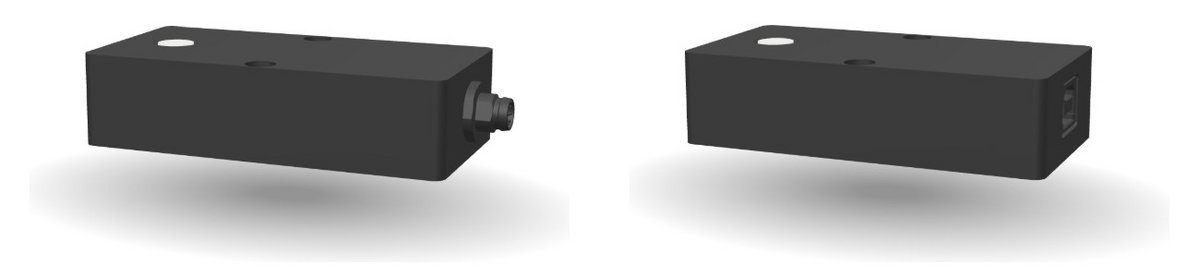

PLC.D-Sensoren als 3D-Modell ansehen
Beide Anschlussvarianten von allen Seiten betrachten, drehen und zoomen – direkt im Browser.
Die digitalen Sensoren PLC.D lassen sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten, sowohl in der Ausführung mit RS485/RS232 als auch mit USB. So sind Gehäuseform und Anschlusslage vor dem Einbau geklärt.
Technische Daten PLC.D-Sensoren
| Betriebsspannung | 24 V (RS-485 / RS-232) |
| 5 V (USB) | |
| Stromaufnahme | < 15 mA (RS-485 / RS-232) |
| < 100 mA (USB) | |
| Messbereiche | 0 - 10.000 mW/cm² |
| 0 - 10.000 µW/cm² (optional) | |
| Auflösung | 0,001 mW/cm² |
| 0,001 µW/cm² (optional) | |
| Abmessungen | 80 x 40 x 20 mm |
| Gewicht | 150 g |
| Anschluss | Einbaustecker M8, 8-polig |
| Phoenix Contact #1523492 | |
| SACC-DSI-M8MS-8CON-M8/0,5 | |
| I/O, RS-485 / RS-232 | Trigger-In, Dataready |
| I/O, USB | keine |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | <80%, nicht kondensierend |
| Kommunikation | 115.200 Baud, 8 Datenbits, 1 Stoppbit |
| keine Parität | |
| RS-485: FULL-DUPLEX | |
| Antwortzeit, typisch | 60 ms |
| Antwortzeit, maximal | 200 ms |
Typische technische Daten PLC.D-Sensoren
| Kalibrierunsicherheit | 4,5 - 7,0% (k=2) |
| Linearitätsfehler | < 1% |
| Alterung / Jahr | < 3% |
Spektralbereiche PLC-Sensoren
| UVC | 200 - 280 nm |
| UVB | 280 - 315 nm |
| UVA | 315 - 400 nm |
| UVA+ | 330 - 455 nm |
| UVBB | 230 - 400 nm |
| VISB | 400 - 480 nm |
| VIS | 380 - 780 nm, V(λ) |
Frequently Asked Questions
Eignen sich die PLC.D-UV-Sensoren für Bandanwendungen wie UV-Härtung und Desinfektion?
Durch die permanente Überwachung der Strahler mit fest verbauten UV-Sensoren wird eine präzise Kontrolle gewährleistet. Dies wird Inline-Monitoring genannt. Ein Abgleich von Dosis und Bestrahlungsstärke kann optional mit dem curelog oder UVpad erfolgen, die aufgrund ihrer Bauform direkt auf dem Band platziert werden.
Kann ich mit den PLC.D UV-Sensoren PWM-gedimmte LEDs und gepulste Blitzlampen messen?
Die PLC.D UV-Sensoren eignen sich für die Messung von PWM-gedimmten LEDs (Puls width modulation). Durch die interne Mittelung wird der zeitliche Mittelwert der Bestrahlungsstärke präzise ausgegeben. Aus dem gleichen Grund können aber keine einzelnen Pulse oder Blitze gemessen werden.
Wie oft müssen UV-Sensoren kalibriert werden?
Wir empfehlen eine Rekalibrierung alle 12 Monate. Senden Sie die PLC.D UV-Sensoren hierfür an uns zurück. Ideal ist es, wenn Sie vor der Rücksendung an uns ein aktuelles Angebot einholen. Mit Eingang der Bestellung und des PLC.D UV-Sensors können wir dann gleich mit der Rekalibrierung beginnen. Hierfür benötigen wir in der Regel 1 Woche bei Werks-Kalibrierungen und 2-3 Wochen für Kalibrierungen nach ISO/IEC 17025.
